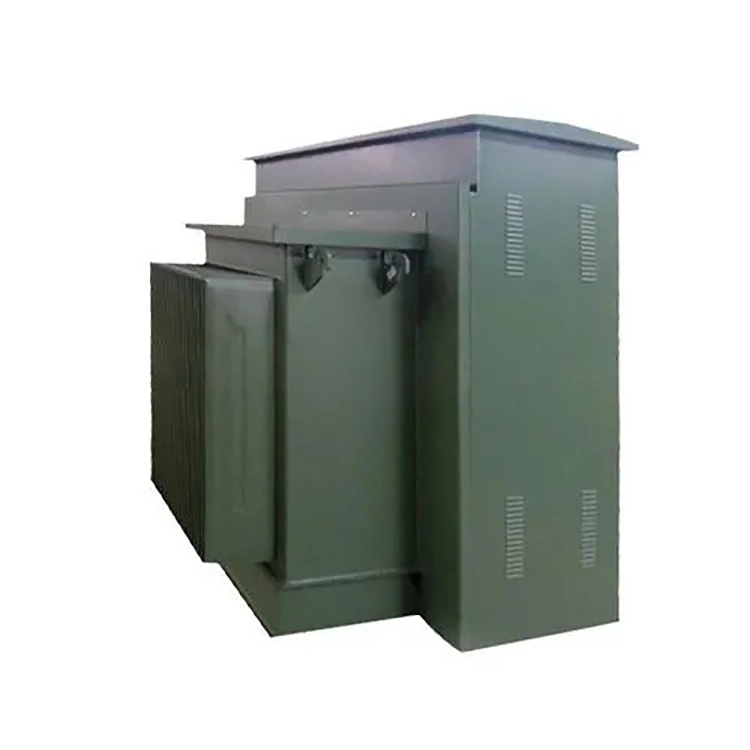

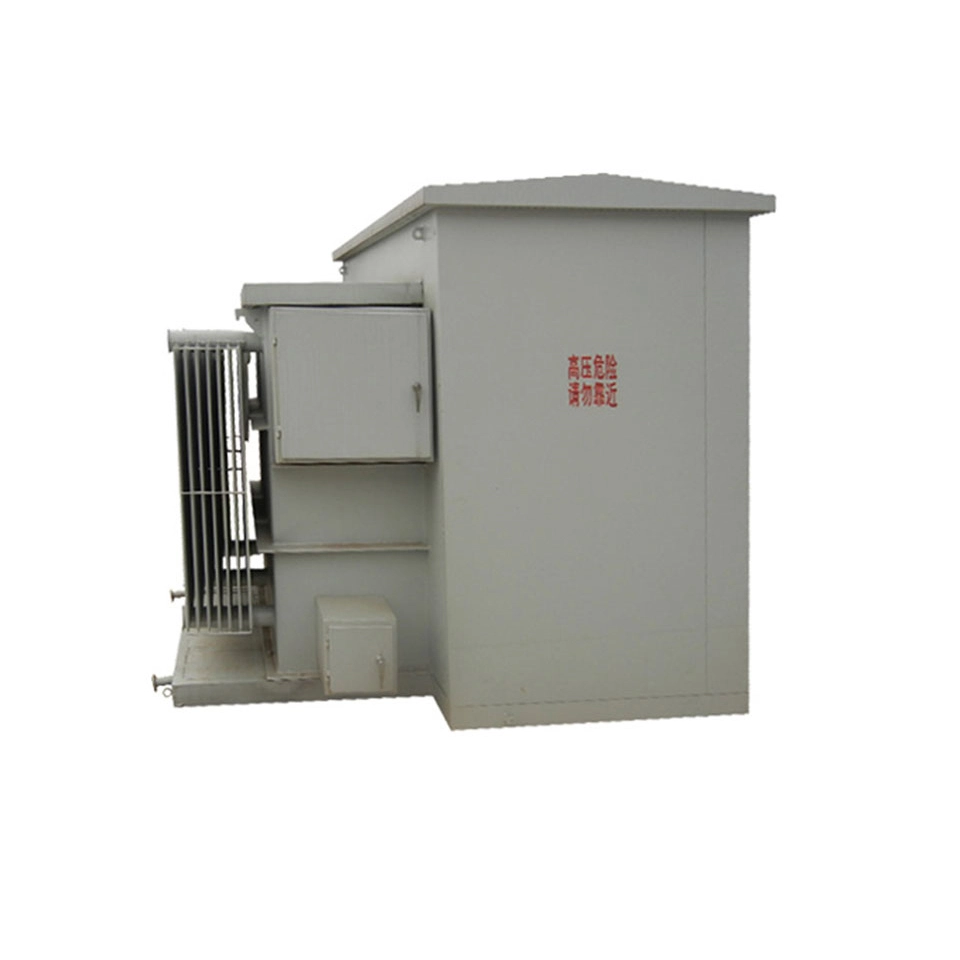

Oil Filled Pad Mounted Transformer 1000kva

ဆီဖြည့် pad တပ်ဆင်ထားသော ထရန်စဖော်မာ 1000kva သည် 1000 kva အဆင့်သတ်မှတ်ထားသော စွမ်းရည်ရှိသော ပြင်ပမြေပြင်တွင် တပ်ဆင်ခြင်းအတွက် အထူးဒီဇိုင်းထုတ်ထားသည့် သုံးဆင့်ဖြန့်ဖြူးသည့် ထရန်စဖော်မာဖြစ်သည်။ ၎င်းကို ဆိုင်းငံ့ထားရန် သို့မဟုတ် မြေအောက်မြှုပ်မည့်အစား ကြိုတင်ကွန်ကရစ်အုတ်မြစ်ပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ထားသည်။ သံအူတိုင်နှင့် အကွေ့အကောက်များကို လျှပ်ကာဆီတွင် လုံးလုံးမြုပ်စေပြီး၊ ဆီ၏ မြင့်မားသော dielectric strength နှင့် heat dissipation properties ကို အသုံးပြု၍ လျှပ်စစ် insulation နှင့် thermal management ကို ရရှိစေရန်။

ဆီဖြည့် pad တပ်ဆင်ထားသော ထရန်စဖော်မာ 1000kva အခွံကို ကော်ဖတ်ဆီတိုင်ကီဖြင့် ပြုလုပ်ထားကာ ONAN အအေးပေးသည့် မျက်နှာပြင်ကို အသုံးပြုခြင်းဖြင့် အပူကို ဖြုန်းတီးစေသည်။ လှိုင်းများ၏ elasticity သည် အပူချိန်ပြောင်းလဲမှုကြောင့် ဖြစ်ပေါ်လာသော insulating oil ၏ ထုထည်ချဲ့ထွင်မှုကို စုပ်ယူနိုင်သည်။ ၎င်း၏ အပြည့်အ၀ အလုံပိတ်ဖွဲ့စည်းပုံသည် အောက်ဆီဂျင်နှင့် အစိုဓာတ်များ ဝင်ရောက်မှုကြောင့် ဆီအရည်အသွေး ယိုယွင်းမှုနှင့် လျှပ်ကာပစ္စည်းများ၏ အိုမင်းမှုကို ထိရောက်စွာ ကာကွယ်ပေးပြီး လျှပ်ကာဆီသည် ပြင်ပလေနှင့် မထိတွေ့စေရန် သေချာစေသည်။

ဆီဖြည့် pad တပ်ဆင်ထားသော ထရန်စဖော်မာ 1000kva ဖွဲ့စည်းပုံတစ်ခုလုံးတွင် ဗို့အားမြင့်အခန်း၊ ဗို့အားနိမ့်ခန်းနှင့် ထရန်စဖော်မာအခန်းတို့ ပါဝင်ပါသည်။ ဗို့အားနိမ့်အခန်းတံခါးတွင် အချက်သုံးချက်သော့တပ်ဆင်ထားသည်။ ဗို့အားမြင့်အခန်း၏ တံခါးသည် ဗို့အားနိမ့်အခန်း၏ တံခါးကိုဖွင့်ပြီးမှသာ ဗို့အားမြင့်သည့်ဘက်ခြမ်းတွင် တိုက်ရိုက်လည်ပတ်မှုကို တားဆီးနိုင်သည်။ ဗို့အားမြင့်နှင့် ဗို့အားနိမ့်နှစ်ဖက်စလုံးတွင် NEMA grounding terminals များ တပ်ဆင်ထားသည်။

လျှပ်စစ်နှင့် အကာအကွယ်ဖွဲ့စည်းမှုပုံစံအရ၊ ဤဆီဖြည့်ပါသော pad တပ်ဆင်ထားသော ထရန်စဖော်မာ 1000kva သည် မတူညီသောဝန်လက္ခဏာများအတွက် သင့်လျော်သည့် Dyn11၊ Yyn0 ကဲ့သို့သော ချိတ်ဆက်မှုအုပ်စုများကို ပံ့ပိုးပေးပါသည်။ မြင့်မားသောဗို့အားဘေးသည် load switch နှင့် fuse ၏ အကာအကွယ်နှစ်ခုကို ပေါင်းစပ်ထားပြီး ဖိအားထုတ်လွှတ်မှုအဆို့ရှင်၊ ဆီအပူချိန်နှင့် ဆီအဆင့်စောင့်ကြည့်ခြင်းတို့ကို တပ်ဆင်ထားပါသည်။ ၎င်းသည် ထိရောက်မှု ≥ 99.2% ဖြင့် DOE 2016 စွမ်းအင်ထိရောက်မှုစံနှုန်းနှင့် ကိုက်ညီပြီး ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

စက်မှုဥယျာဉ်တစ်ခုသည် ဆီဖြည့် pad တပ်ဆင်ထားသော ထရန်စဖော်မာ 1000kva ကို ဝယ်ယူရန် ရည်ရွယ်ထားပြီး ၎င်းသည် အဆင့်သုံးဆင့် လျှပ်ပေါ်လစီ မော်တာများ၊ ရေစုပ်စက်များနှင့် အခြား ပါဝါသုံးပစ္စည်းများကို အဓိက ပံ့ပိုးပေးမည်ဖြစ်သည်။ အဆင့်သုံးဆင့်ဝန်သည် အခြေခံအားဖြင့် ဟန်ချက်ညီသော်လည်း ဆိုက်ပတ်ဝန်းကျင်တွင် ဖုန်မှုန့်များ အများအပြားရှိပြီး ကနဦးဝယ်ယူမှုကုန်ကျစရိတ်မှာ အတော်လေးနည်းသော transformer လိုအပ်ပါသည်။ ချိတ်ဆက်မှုအဖွဲ့အား Dyn11 သို့မဟုတ် Yyn0 အဖြစ် ဦးစားပေးသင့်ပါသလား။ ဘာကြောင့်လဲ?

စွမ်းဆောင်ရည်နှိုင်းယှဉ်မှုအပေါ်အခြေခံ၍ Dyn11 ချိတ်ဆက်မှုအဖွဲ့သည် ဦးစားပေးရွေးချယ်မှုဖြစ်သင့်သည်။ အဆင့်သုံးဆင့်မညီမျှမှုကို ခုခံနိုင်စွမ်းအရ၊ Dyn11 သည် ကြားနေမျဉ်းလက်ရှိကို အဆင့်လက်ရှိ၏ 75% ကျော်သို့ရောက်ရှိရန် ခွင့်ပြုထားပြီး Yyn0 သည် ပုံမှန်အားဖြင့် ၎င်းအား 25% အတွင်းကန့်သတ်ထားသည်။ ဟာမိုနီ ဖိနှိပ်မှု အရ၊ Dyn11 ၏ မြင့်မားသော ဗို့အား ဘေးဘက်တြိဂံ ချိတ်ဆက်မှုသည် တတိယ ဟာမိုနီအတွက် လည်ပတ်နေသော လမ်းကြောင်းကို ပေးစွမ်းနိုင်ပြီး ဗို့အားလှိုင်းပုံသဏ္ဍာန် ပုံပျက်ခြင်းကို ထိရောက်စွာ ရှောင်ရှားနိုင်သော်လည်း Yyn0 တွင် ပျမ်းမျှအားဖြင့် နှိမ်နှင်းနိုင်စွမ်း ရှိပါသည်။ single-phase grounding fault current အရ၊ Dyn11 သည် relay protection ကို ယုံကြည်စိတ်ချစွာ သိရှိနိုင်ပြီး လုပ်ဆောင်ရန် ပိုမိုလွယ်ကူသည့် ပိုကြီးသော fault current ကို ထုတ်ပေးပြီး Yyn0 ၏ fault current သည် အတော်လေးသေးငယ်သောကြောင့် ကာကွယ်မှုပုံစံကို ပိုမိုခက်ခဲစေသည်။

ယေဘုယျအားဖြင့်၊ Dyn11 သည် LED မီးလုံးများ၊ ကြိမ်နှုန်းပြောင်းလဲနိုင်သော လေအေးပေးစက်များနှင့် အားသွင်းပုံများကဲ့သို့သော ခေတ်မီရောစပ်ထားသော ဝန်ထုပ်ဝန်ပိုးများပါ၀င်သည့် အခြေအနေများအတွက် Yyn0 သည် ကုန်ကျစရိတ်နှင့် အလွန်အမင်းထိခိုက်လွယ်သော အဆင့်သုံးဆင့်အတွက်သာ သင့်လျော်ပါသည်။ ထို့ကြောင့်၊ အထူးကန့်သတ်ချက်များမရှိဘဲ၊ ဆီဖြည့်ထားသော pad တပ်ဆင်ထားသော transformer 1000kva ၏ ချိတ်ဆက်မှုအုပ်စုကို Dyn11 အဖြစ် ဦးစားပေးလုပ်ဆောင်သင့်သည်။

ပေးရတယ်။

ထုတ်ကုန်အသေးစိတ်

Ring အမျိုးအစား

Terminal အမျိုးအစား

Transformer ကိုယ်ထည်

လုပ်ငန်းစဉ်အတွင်း ထုတ်ကုန်

စမ်းသပ်စင်တာ

အကွေ့အကောက်အလုပ်ရုံဆွေးနွေးပွဲ
