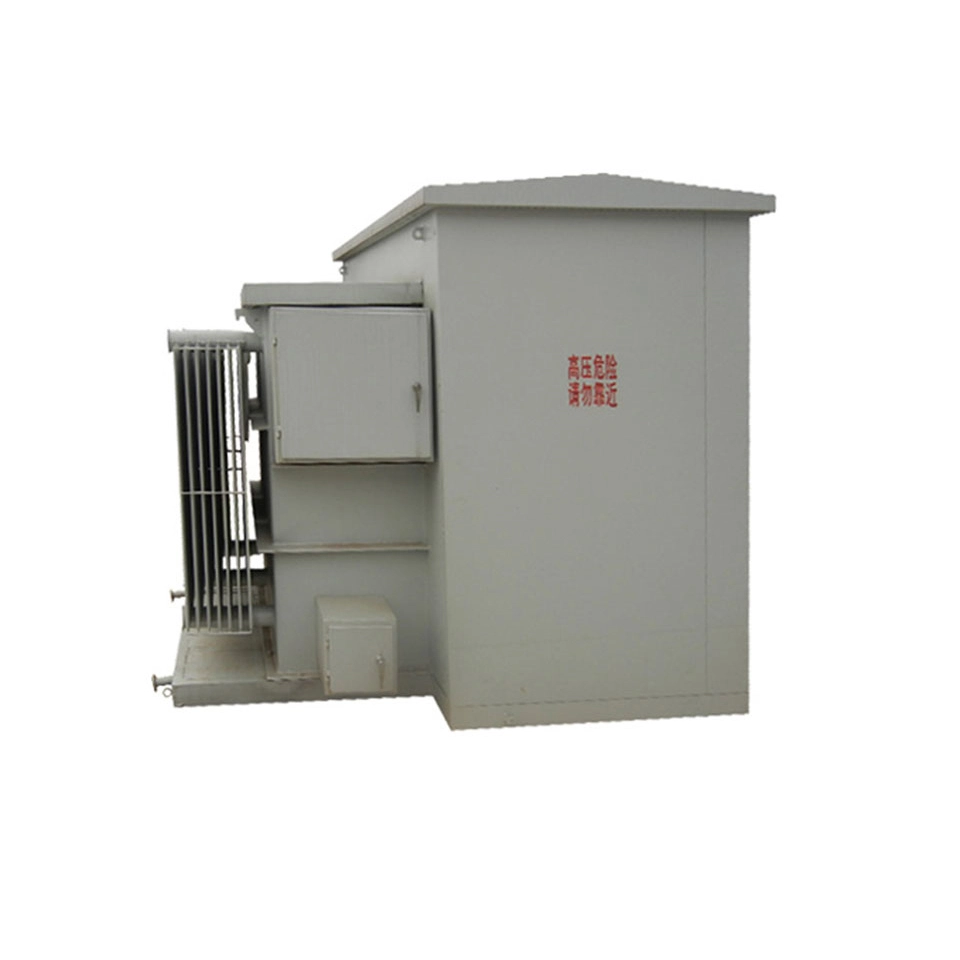

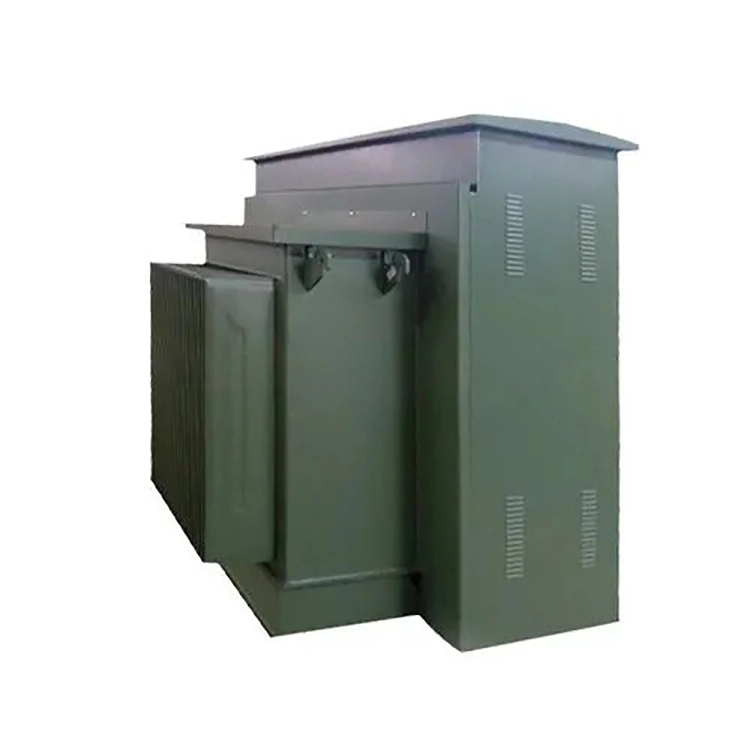

100 Kva 3 Phase Padmounted Transformer

100 kva 3 phase pad mounted transformer သည် ပေါင်းစပ်ပြင်ပ ပါဝါဖြန့်ဖြူးရေး ပြီးပြည့်စုံသော စက်ကိရိယာတစ်ခုဖြစ်သည်။ ကက်ဘိနက်အတွင်းပိုင်းကို လွတ်လပ်သောအခန်း (၃) ခန်းဖြင့် ပိုင်းခြားထားသည်။ ဗို့အားမြင့်အခန်း၊ ထရန်စဖော်မာခန်းနှင့် ဗို့အားနိမ့်ခန်း။

၎င်းသည် မြင့်မားသောဗို့အားခလုတ်များ၊ ဖျစ်များ၊ လျှပ်စီးကြောင်းဖမ်းကိရိယာများ၊ ပင်မထရန်စဖော်မာကိုယ်ထည်၊ ဗို့အားနိမ့်သောဖြန့်ဖြူးခလုတ်များ၊ မီတာများနှင့် အကာအကွယ်ကိရိယာအမျိုးမျိုးတို့ကို ပေါင်းစပ်ထားသည်။ အလုံးစုံအပြင်အဆင်သည် သေသပ်ကျစ်လျစ်ပြီး သီးခြားဓာတ်အားဖြန့်ဖြူးရေးအခန်းကို တည်ဆောက်ရန်မလိုအပ်ပါ။

Transformer ၏ စံဗို့အားသတ်မှတ်ချက်။ ၎င်းသည် Dyn11 ချိတ်ဆက်မှုအဖွဲ့ကို လက်ခံပြီး စက်မှုကြိမ်နှုန်း 50 ဟတ်ဇ်တွင် လုပ်ဆောင်သည်။ လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် မြင့်မားသောနှင့် အနိမ့်ဗို့အား အဆင့်သတ်မှတ်ထားသော ရေစီးကြောင်းများကို လိုက်ဖက်ပါသည်။ Transformer ၏ ဂီယာစွမ်းဆောင်ရည်သည် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသည်။ 100 kva 3 phase pad တွင်တပ်ဆင်ထားသော transformer သည် အစွမ်းထက်သော အပူကို စုပ်ယူနိုင်စွမ်းရှိသည်။ ၎င်းတွင် အအေးခံသည့်ပုံစံ နှစ်မျိုးရှိသည်- ဆီနှစ်မြှုပ်ထားသော ကိုယ်တိုင်အအေးခံခြင်းနှင့် ခြောက်သွေ့သော လေအေးပေးစနစ်။ ဖုန်မှုန့်နှင့် မိုးရေကို အကာအကွယ်ပေးသည့် အင်္ဂါရပ်များပါရှိသည်။

လည်ပတ်မှုဆုံးရှုံးမှုနည်းသည်၊ လည်ပတ်နေသည့်ဆူညံသံသည် သေးငယ်သည်၊ ၎င်းတွင် ဝန်ပိုခြင်း၊ ဝါယာရှော့နှင့် မိုးကြိုးပစ်ခြင်းအတွက် ဘေးကင်းလုံခြုံရေး အကာအကွယ်ယန္တရားများစွာ တပ်ဆင်ထားသည်။ ၎င်းတွင် ပြင်းထန်သော ဝင်ရောက်စွက်ဖက်မှု ဆန့်ကျင်နိုင်စွမ်း၊ ရှုပ်ထွေးသော ပြင်ပပတ်ဝန်းကျင် လည်ပတ်မှုများကို အချိန်ကြာမြင့်စွာ လိုက်လျောညီထွေဖြစ်စေနိုင်သည်၊ အစွမ်းထက်သော ပါဝါထောက်ပံ့မှု တည်ငြိမ်မှုရှိပြီး နောက်ပိုင်းတွင် ပြုပြင်ထိန်းသိမ်းမှုနှင့် ပြုပြင်မှုသည် အတော်လေးရိုးရှင်းပါသည်။

နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်-

မေး- 100 kva 3 အဆင့်ရှိသော ထရန်စဖော်မာအတွက်၊ အပြင်ဘက်တွင် တပ်ဆင်သည့်အခါ၊ အဘယ်ကြောင့်ဆိုသော် "ring network feeder type" နှင့် "radial feeder type" တို့ကို အဘယ်ကြောင့် ခွဲခြားသတ်မှတ်ရသနည်း။

A- radiation feeder configuration အောက်တွင်၊ transformer ၏ ပင်မအခြမ်းကို cable တစ်ခုတည်းနှင့်သာ ချိတ်ဆက်ထားပြီး အတွင်းပိုင်းတွင် load switch မရှိသောကြောင့် ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့် ကုန်ကျစရိတ်သက်သာပါသည်။ သို့သော်၊ ဤနည်းလမ်း၏ဆိုးရွားသောအားနည်းချက်မှာ 100 kva 3 အဆင့်ပါသော ထရန်စဖော်မာအား ပြုပြင်ထိန်းသိမ်းရန် လိုအပ်သောအခါ သို့မဟုတ် ကေဘယ်၏ ဤအပိုင်းပျက်သွားသောအခါ၊ feeder power supply တစ်ခုလုံးကို ဖြတ်တောက်ရမည်ဖြစ်ပြီး တူညီသောလိုင်းပေါ်ရှိ downstream အသုံးပြုသူအားလုံးကို ပါဝါလုံးဝပိတ်သွားစေရန်ဖြစ်သည်။ ပါဝါထောက်ပံ့မှု ယုံကြည်စိတ်ချရမှုသည် ချန်နယ်တစ်ခု၏ အဆက်ပြတ်မှုအပေါ် လုံးဝမူတည်သည်။

ring network feeder configuration အောက်တွင်၊ 100 kva 3 phase padmounted transformer ၏ ပင်မဘက်ခြမ်းကို အဝင်အင်တာဖေ့စ်အပေါက်နှစ်ခုနှင့် ကြိုးဝိုင်းကွန်ရက်ဆားကစ်သို့ ဆက်တိုက်ချိတ်ဆက်နိုင်သည့် load in load switch တစ်ခုဖြင့် သိမ်းဆည်းထားသည်။ ထရန်စဖော်မာကိုယ်တိုင် လည်ပတ်မှုမှ ရပ်ဆိုင်းရန် လိုအပ်သည့်အခါ သို့မဟုတ် တစ်ဖက်ရှိ ကေဘယ်လ်တစ်ခု ပျက်ကွက်သောအခါ၊ ကွင်းကွန်ရက်မှ 100 kva 3 အဆင့် တပ်ဆင်ထားသော ထရန်စဖော်မာကို ခွဲထုတ်ရန်အတွက် load switch ကို လည်ပတ်နိုင်ပြီး၊ ထို့ကြောင့် ring network ၏ အဓိကပင်စည်လိုင်း၏ အဆက်ပြတ်မှုကို ထိန်းသိမ်းထားစဉ်၊ အခြားအသုံးပြုသူများသည် ကေဘယ်ကြိုးကြား ဖောက်ဖျက်မခံရဘဲ ပင်မကြိုးကို ပြုပြင်ထိန်းသိမ်းခြင်းမရှိဘဲ အခြားတစ်ဖက်မှ ကေဘယ်ကြိုးကို ပံ့ပိုးပေးနေဆဲဖြစ်သည်။ ဓာတ်အားပြတ်တောက်မှုဧရိယာကို ချဲ့ထွင်ခြင်းမပြုဘဲ ချို့ယွင်းနေသောအပိုင်းကို ခွဲထုတ်ခြင်းသာဖြစ်သည်။ ဤဖွဲ့စည်းမှုပုံစံသည် ပင်မဘေးထွက်ခလုတ်တစ်ခုနှင့် ဒုတိယအဝင်ဘွတ်ရှ်တစ်ခုတို့ကို ပေါင်းထည့်သော်လည်း ကုန်ကျစရိတ်သည် ခန့်မှန်းခြေ 15% မှ 20% အထိ တိုးလာသော်လည်း ဖြန့်ဖြူးမှုစနစ်၏ ပါဝါရရှိနိုင်မှုညွှန်းကိန်းများကို သိသိသာသာ တိုးတက်စေသည်။

ပေးရတယ်။

ထုတ်ကုန်အသေးစိတ်

Ring အမျိုးအစား

Terminal အမျိုးအစား

Transformer ကိုယ်ထည်

လုပ်ငန်းစဉ်အတွင်း ထုတ်ကုန်

စမ်းသပ်စင်တာ

အကွေ့အကောက်အလုပ်ရုံဆွေးနွေးပွဲ
