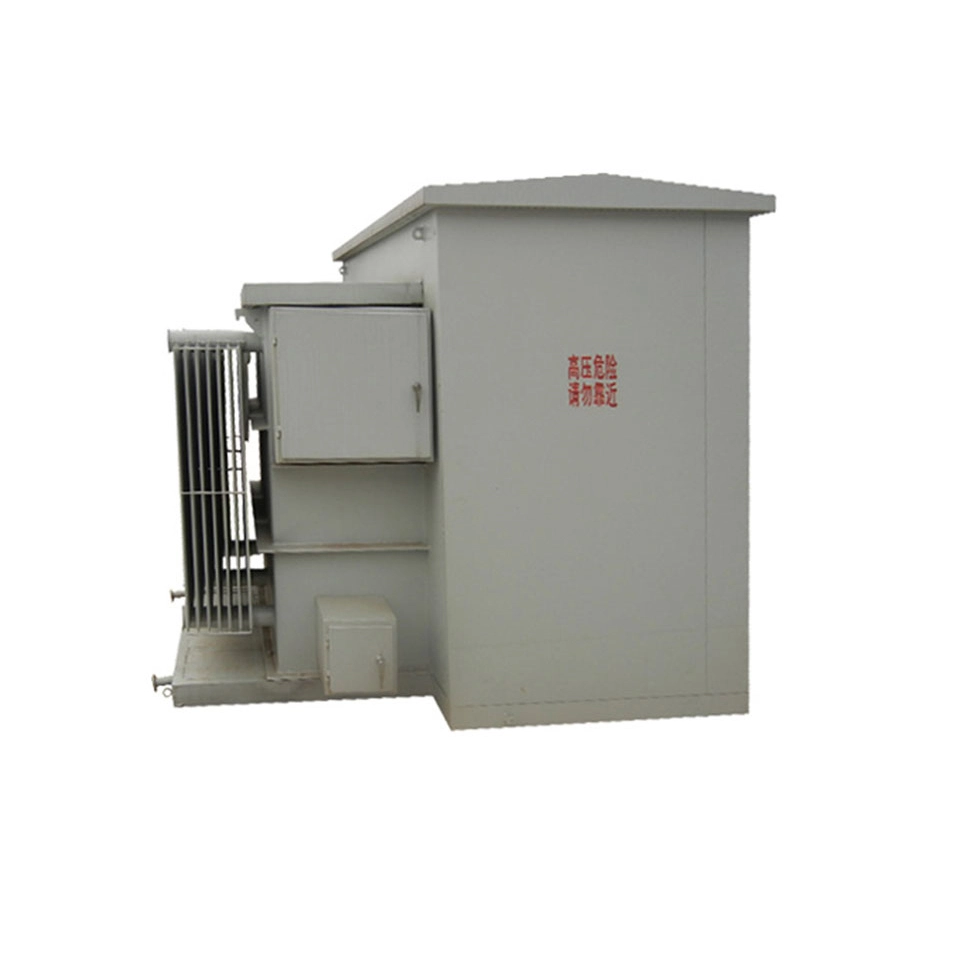

2.5mva Mineral Oil Pad Mounted Power Transformer

Wenzhou XiFa Electric Power Equipment Co., Ltd သည် S11/S13 ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများ၊ SCB အမျိုးအစား ထရန်စဖော်မာများနှင့် စံမဟုတ်သော အထူးထရန်စဖော်မာများအတွက် ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်မှု အခြေခံတစ်ခုဖြစ်သည်။ လက်ရာမြောက်သော လက်မှုပညာနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုဖြင့်၊ တပ်ဆင်ထားသော 2.5mva ဓာတ်သတ္တုဆီ pad ပါဝါထရန်စဖော်မာများသည် စွမ်းအင်သက်သာသည်၊ ခိုင်ခံ့သောဝန်ထမ်းနိုင်စွမ်းရှိသည်၊ အမျိုးမျိုးသော ပါဝါအသုံးပြုမှုအခြေအနေများအတွက် သင့်လျော်ပါသည်။ ကျွန်ုပ်တို့သည် စိတ်ကြိုက်ပြုပြင်စီမံခြင်းကို ပံ့ပိုးပေးပြီး ထုတ်ကုန်များကို ကမ္ဘာတစ်ဝှမ်းရှိ နိုင်ငံအများအပြားသို့ ရောင်းချကာ အရည်အသွေးမြင့် ပါဝါထောက်ပံ့ရေးကိရိယာများနှင့် ပြည်တွင်းပြည်ပရှိ ဖောက်သည်များအတွက် ဝန်ဆောင်မှုများပေးစွမ်းနိုင်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

တွင်းထွက်ဆီသည် လျှပ်ကာနှင့် အအေးခံပစ္စည်းအဖြစ် ဆောင်ရွက်ပေးပြီး ပါဝါထရန်စဖော်မာစက်မှုလုပ်ငန်းတွင် ရိုးရာနှင့် ရင့်ကျက်သော လျှပ်ကာရည်ရွေးချယ်မှု အများဆုံးဖြစ်သည်။ ထို့ကြောင့် 2.5mva ဓာတ်သတ္တုဆီထည့်ထားသော ပါဝါထရန်စဖော်မာသည် အလွန်ကောင်းမွန်သော လျှပ်စစ်လျှပ်ကာစွမ်းဆောင်ရည်၊ ကောင်းသောအပူစီးကူးမှုနှင့် ကုန်ကျစရိတ်သက်သာမှု အားသာချက်များကို ရရှိပါသည်။ သဘာဝ esters ကဲ့သို့သော အခြား insulation အရည်များနှင့် နှိုင်းယှဉ်ပါက တွင်းထွက်ဆီတွင် မီးနှိုးနိုင်မှု ပိုနည်းသော်လည်း၊ ၎င်းသည် လည်ပတ်နေစဉ်အတွင်း အပူချိန်နိမ့်ကျပြီး အေးသောဒေသများတွင် ယုံကြည်စိတ်ချရမှု ပိုမိုမြင့်မားသည်။

ပလပ်အင်ထရန်စဖော်မာသည် အဝင်လိုင်းအမျိုးအစားနှစ်မျိုးကို ပံ့ပိုးပေးသည်- ပထမတစ်ခုမှာ မူလဘွတ်ပေါက်များ နှစ်စုံ (စုစုပေါင်း 6 ခု၊ အဝင်နှင့်အထွက်လိုင်းနှစ်ခုလုံးအတွက်) နှင့် အတွင်းပိုင်းလေးရပ်အနေအထားဝန်ခလုတ်တစ်ခု တပ်ဆင်ထားသည့် ring network feeder အမျိုးအစားဖြစ်သည်။ ၎င်းသည် transformer ကို ring network circuit နှင့် ဆက်တိုက်ချိတ်ဆက်နိုင်ပြီး fault isolation နှင့် မရပ်မနား ပြုပြင်ထိန်းသိမ်းမှုများ ပြုလုပ်နိုင်သည်။ ဤဖွဲ့စည်းပုံအတွက် 2.5mva ဓာတ်သတ္တုဆီထည့်ထားသည့် ပါဝါထရန်စဖော်မာကို အများအားဖြင့် အကြံပြုထားသည်။ Radial feeder အမျိုးအစားသည် ပင်မဘွတ်ပေါက်တစ်ခုသာတပ်ဆင်ထားပြီး ကုန်ကျစရိတ်သက်သာသော်လည်း ယုံကြည်စိတ်ချရမှု လျော့နည်းသဖြင့် လိုင်းတစ်ခုတည်းကို ပံ့ပိုးပေးပါသည်။

short circuit impedance သည် transformer ၏ အရေးကြီးသော parameter တစ်ခုဖြစ်ပြီး၊ system short circuit current နှင့် voltage regulation rate ၏ အဆင့်ကို တိုက်ရိုက်ထိခိုက်စေပါသည်။ Pad တပ်ဆင်ထားသော ပါဝါထရန်စဖော်မာ၏ ပုံမှန် impedance တန်ဖိုးသည် 5.0% မှ 7.5% ဖြစ်ပြီး ဒီဇိုင်းပစ်မှတ်တန်ဖိုးကို များသောအားဖြင့် 5.75% တွင် သတ်မှတ်ထားပါသည်။ 5.75% impedance ဆိုသည်မှာ ဒုတိယအခြမ်းတွင် သုံးဆင့် short circuit ဖြစ်ပေါ်လာသောအခါ၊ short circuit current သည် ခန့်မှန်းခြေအားဖြင့် 1/0.0575 ဖြစ်ပြီး၊ rated current သည် ခန့်မှန်းခြေအားဖြင့် 17.4 ဆဖြစ်သည်။ ဥပမာအနေဖြင့် 400V အနိမ့်ဗို့အားဘက်ခြမ်းကိုယူပြီး၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိမှာ ခန့်မှန်းခြေအားဖြင့် 3608A ဖြစ်ပြီး ရှော့လျှပ်စီးကြောင်းမှာ ခန့်မှန်းခြေအားဖြင့် 62.8kA ဖြစ်ပြီး အလယ်အလတ်ဗို့အား switchgear ခံနိုင်ရည်ရှိသော အကွာအဝေးအတွင်းဖြစ်သည်။

အပြည့်သွင်းနေစဉ်အတွင်း၊ ဗို့အားကျဆင်းမှုသည် ခန့်မှန်းခြေ 5.75% ဖြစ်ပြီး ယေဘူယျစက်မှုလုပ်ငန်းဝန်များအတွက် လက်ခံနိုင်သည်။ IEC 60076 စံနှုန်းအရ၊ 2.5mva ဓာတ်သတ္တုဆီ pad တွင်တပ်ဆင်ထားသော ပါဝါထရန်စဖော်မာသည် အပူသက်ရောက်မှုနှင့် တက်ကြွတည်ငြိမ်မှုသက်ရောက်မှုများကို ခံနိုင်ရည်ရှိသော ပတ်လမ်းတိုဖြင့် လုပ်ဆောင်နိုင်စွမ်းရှိပါသည်။

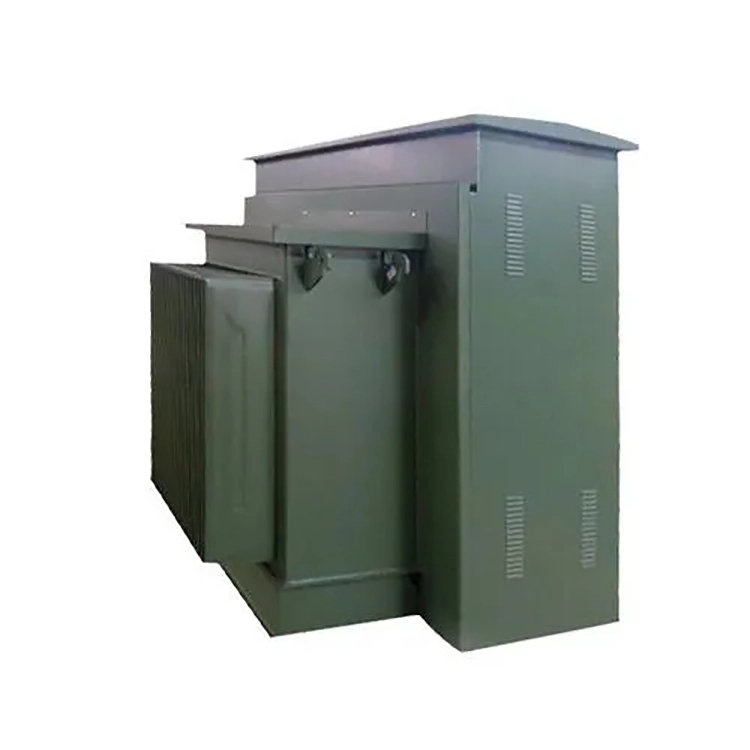

2 5mva Mineral Oil Pad Mounted Power Transformer

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်-

ထုတ်ကုန်အမည်	2.5mva mineral oil pad ပါဝါ transformer တပ်ဆင်ထားသည်။
အကြိမ်ရေ	50 Hz / 60 Hz
Primary Voltage	ဘုံအဆင့်များ- 12.47 kV၊ 13.8 kV၊ 24.94 kV၊ 34.5 kV
Secondary Voltage	208Y/120 V၊ 480Y/277 V၊ 400Y/231 V၊ 600Y/347 V
Short Circuit Impedance	5.75%
အအေးခံနည်း	ONAN (စံသတ်မှတ်ဖွဲ့စည်းမှု) / ONAF (ရွေးချယ်နိုင်သော အဆင့်မြှင့်တင်မှု)
Load Loss မရှိပါ။	≤ 2700 W
Load Loss	≤ 15500 W မှ 26500 W

မေး- 2.5mva ဓာတ်သတ္တုဆီထည့်ထားသော ပါဝါထရန်စဖော်မာအတွက်၊ ၎င်းသည် ပေါ့ပါးသောဝန်အောက် သို့မဟုတ် အချိန်အကြာကြီးလုပ်ဆောင်နေချိန်တွင် ၎င်း၏ ဝန်ဆုံးရှုံးမှုကို အဘယ်ကြောင့် အာရုံစိုက်ရန် လိုအပ်သေးသနည်း။

A- ဝန်မရှိခြင်းဆုံးရှုံးမှုတွင် အဓိကအားဖြင့် အပိုင်းနှစ်ပိုင်းပါဝင်သည်- ပထမအချက်၊ hysteresis ဆုံးရှုံးမှု- သံအူတိုင်ကို အလှည့်ကျသံလိုက်စက်ကွင်းတစ်ခုတွင် ထပ်ခါထပ်ခါ သံလိုက်သည့်အခါ စွမ်းအင်ဆုံးရှုံးမှု။ ဒုတိယ၊ တုန်လှုပ်ချောက်ချားခြင်း- သံအူတိုင်တွင် လှည့်ပတ်သော သံလိုက်စက်ကွင်းဖြင့် လည်ပတ်နေသော လျှပ်စစ်ကြောင့် ဖြစ်ပေါ်လာသော အပူဆုံးရှုံးမှု။

ပါဝါထရန်စဖော်မာ၏ ဒုတိယအခြမ်းသည် လုံးလုံးပတ်လမ်းပွင့်နေလျှင် သို့မဟုတ် မတင်ဆောင်ထားသည့်အခြေအနေတွင်ပင်၊ ၎င်း၏ပင်မဘက်ခြမ်းသည် ဝန်ဆုံးရှုံးမှုမရှိသည့်ပမာဏကို အဆက်မပြတ်စားသုံးနေဆဲဖြစ်သည်။ ထို့အပြင် ဝန်အားဆုံးရှုံးမှုမရှိခြင်းသည် ပမာဏတွက်ချက်နိုင်သော လျှပ်စစ်မီတာခများကို စဉ်ဆက်မပြတ်စုဆောင်းခြင်းဆီသို့ ဦးတည်စေသည်။ မော်ဒယ်ကိုရွေးချယ်သည့်အခါ နာရီ 3000 ကျော်ကြာသည့် အခြေအနေများအတွက်၊ ဝန်ဆုံးရှုံးမှုမရှိသော (ဥပမာ- သံလိုက်ဓာတ်အား မြင့်မားသော ဆီလီကွန်စတီးပြားများ သို့မဟုတ် အသျောအလွိုင်း cores) များကို ဦးစားပေးသင့်သည်။ ကနဦးဝယ်ယူမှုကုန်ကျစရိတ်သည် 15 မှ 20% တိုးလာလျှင်ပင် ကွာခြားချက်ကို လျှပ်စစ်ကုန်ကျစရိတ်သက်သာစွာဖြင့် နှစ်နှစ်အတွင်း ပြန်လည်ရရှိနိုင်ပါသည်။
