ချိတ်ဆက်မှု Dyn11 Pad Mounted Transformer 2000kva

Wenzhou XiFa Electric Power Equipment Co., Ltd သည် ပရော်ဖက်ရှင်နယ် ထရန်စဖော်မာ ထုတ်လုပ်သူဖြစ်ပြီး ဗို့အားမြင့်နှင့် အနိမ့်ထရန်စဖော်မာများ ထုတ်လုပ်ခြင်းနှင့် ထုတ်လုပ်ခြင်းအပေါ် အာရုံစိုက်ပါသည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များတွင် ဆီနှစ်မြှုပ်ထားသောဖြန့်ဖြူးရေးထရန်စဖော်မာများ၊ epoxy အခြောက်အမျိုးအစား ထရန်စဖော်မာများနှင့် စက်မှုအထူးထရန်စဖော်မာများ ပါဝင်သည်။ ချိတ်ဆက်မှု dyn11 pad တွင်တပ်ဆင်ထားသော transformer 2000kva သည် စွမ်းအင်ချွေတာခြင်း၊ ထိရောက်ပြီး အထူးကောင်းမွန်သော insulation စွမ်းဆောင်ရည်ရှိသော ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ၎င်းသည် နိုင်ငံအလိုက် အသိအမှတ်ပြုလက်မှတ်များစွာ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီပြီး အရည်အသွေးမြင့် ဓာတ်အားပေးစက်များနှင့် ပြည်ပလျှပ်စစ်ဓာတ်အားစီမံကိန်းများ၊ စက်မှုအဆောက်အအုံများနှင့် ဓာတ်အားပို့လွှတ်ရေးနှင့် ဖြန့်ဖြူးရေးပရောဂျက်များအတွက် ပံ့ပိုးပေးသည့် ဝန်ဆောင်မှုများကို ပံ့ပိုးပေးနိုင်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

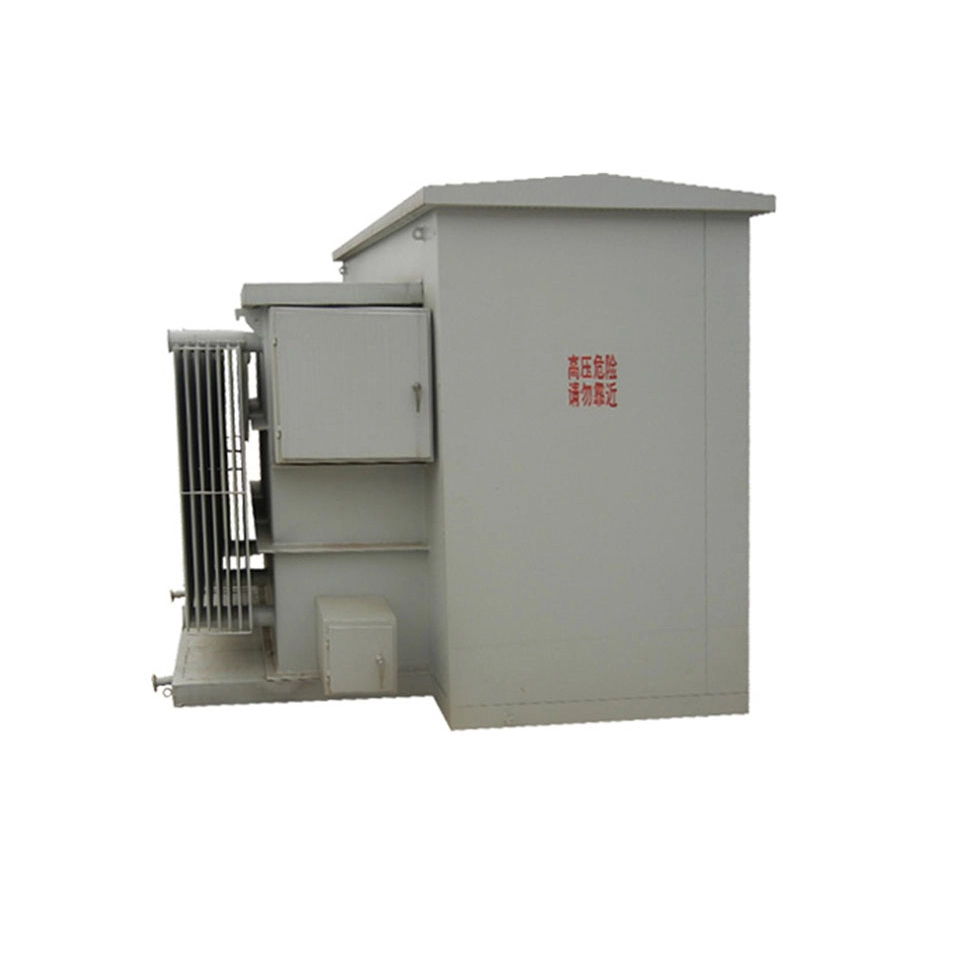

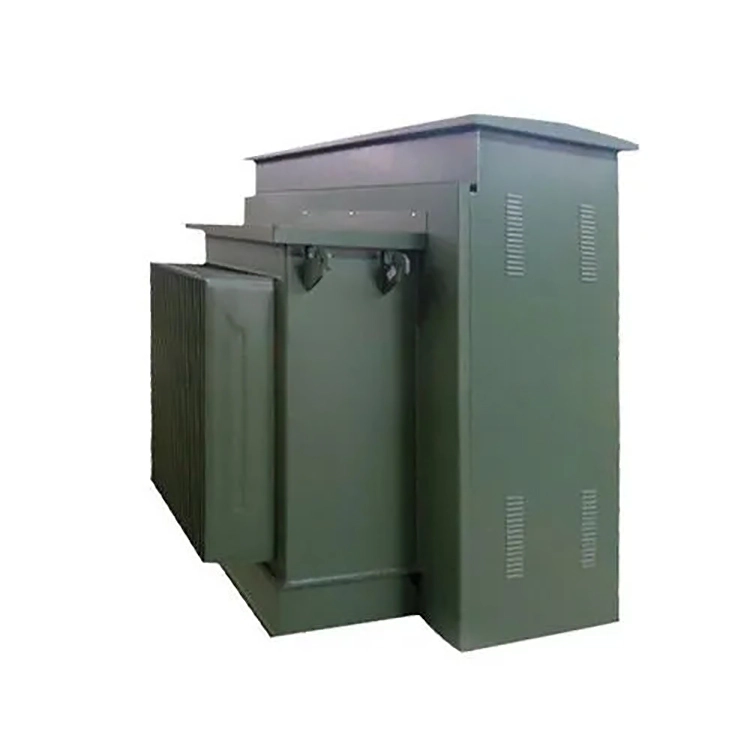

ချိတ်ဆက်မှု dyn11 pad mounted transformer 2000kva သည် pad mounted home design ပါရှိသော သုံးဆင့်ဆီနှစ်မြှုပ်ဖြန့်ဖြူးသည့် ထရန်စဖော်မာဖြစ်သည်။ ၎င်းကို ပြင်ပမြေပြင်တွင် တိုက်ရိုက်တပ်ဆင်နိုင်ပြီး စက်မှုပန်းခြံများ၊ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများနှင့် မြို့ပြဖြန့်ဖြူးရေးကွန်ရက်များ စသည်တို့တွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

ပင်မအင်္ဂါရပ်သည် Dyn11 vector အုပ်စုတွင်ဖြစ်သည်၊ မြင့်မားသောဗို့အားခြမ်းကို တြိဂံ (D) တွင် ချိတ်ဆက်ထားသည်၊ ဗို့အားအနိမ့်ဘက်ခြမ်းကို ကြယ်ပွင့် (Y) တွင် ချိတ်ဆက်ထားပြီး၊ ဗို့အားနိမ့်အခြမ်း၏ အဆင့်သည် ဗို့အားမြင့်ဘက်ခြမ်း၏ 30° နောက်ကျကျန်နေပါသည်။ ဤချိတ်ဆက်မှုနည်းလမ်းသည် ထရန်စဖော်မာအများအပြား၏ အပြိုင်လည်ပတ်မှုနှင့် သုည sequence current ကို နှိမ်နှင်းရာတွင် ထူးခြားသော အားသာချက်များကို ပေးသည်။

neutral point grounding ဖြင့် ကြယ်ချိတ်ဆက်မှု၏ လည်ပတ်မှုအခြေအနေအောက်တွင်၊ nonlinear loads (ဥပမာ-ကြိမ်နှုန်းပြောင်းစက်များ၊ LED မောင်းနှင်သည့်ပါဝါထောက်ပံ့မှုများ၊ UPS အရှေ့ဘက်အဆုံး rectifier များ) မှထုတ်ပေးသောတတိယဟာမိုနီလျှပ်စီးကြောင်းသည် မြစ်ဝကျွန်းပေါ်အကွေ့အကောက်အတွင်း အပိတ်အဝိုင်းတစ်ခုဖြစ်လာလိမ့်မည်။ တိကျသောယန္တရားမှာ အောက်ပါအတိုင်းဖြစ်သည်- တတိယသဟာမိုနီလျှပ်စီးကြောင်းများသည် အချိန်အဆင့်သတ်မှတ်ချက်တွင် တစ်ခုနှင့်တစ်ခု အဆင့်ရှိကြပြီး ကြယ်ဘက်ခြမ်းရှိ ကြားနေမျဉ်းမှတစ်ဆင့် မစီးဆင်းနိုင်သော်လည်း မြစ်ဝကျွန်းပေါ်အကွေ့အကောက်အတွင်းတွင် လည်ပတ်နိုင်ပြီး ၎င်းတို့၏စွမ်းအင်ကို အပူအသွင်ဖြင့် ဖြုန်းတီးနိုင်သည်။

တိုင်းတာထားသောဒေတာက ချိတ်ဆက်ထားသော dyn11 pad တွင်တပ်ဆင်ထားသော transformer သည် 2000kva ဗို့အားနိမ့်ဘက်ခြမ်းရှိ တတိယသဟဇာတပုံပျက်နှုန်းကို ခန့်မှန်းခြေ 60% မှ 80% အထိ လျှော့ချနိုင်သောကြောင့် ဗို့အားနိမ့်ဘတ်စ်ရှိ ဗို့အားလှိုင်းပုံစံကို ထိရောက်စွာသန့်စင်ပေးပြီး နောက်ဆက်တွဲတိကျသော အီလက်ထရွန်နစ်စက်ပစ္စည်းများ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးပါသည်။

Connection Dyn11 Pad Mounted Transformer 2000kva

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်-

ထုတ်ကုန်အမည်-	ချိတ်ဆက်မှု dyn11 pad တပ်ဆင်ထားသော transformer 2000kva
အဆင့် နံပါတ်-	3 အဆင့်၊
အကြိမ်ရေ-	50/60 Hz
ချိတ်ဆက်မှုသင်္ကေတ-	Dyn11
HV ဗို့အား -	11 kV / 12 kV / 20 kV / 33 kV
LV ဗို့အား -	0.415 kV / 0.433 kV / 0.690 kV၊
နှိပ်သည့်အပိုင်း-	±2×2.5% သို့မဟုတ် ±5%
အအေးခံ အတန်း-	ONAN/ONAF
Load Loss မရှိပါ။	≤ 1800 W
Load Loss :	≤ 16000 W

မေး- ချိတ်ဆက်မှု dyn11 pad တွင်တပ်ဆင်ထားသော transformer 2000kva အတွက်၊ သေးငယ်သောစွမ်းရည်ထရန်စဖော်မာများ၏ အတွေ့အကြုံကို တိုက်ရိုက်လိုက်နာမည့်အစား ၎င်း၏ neutral point နှင့် grounding continuity ကို အဘယ်ကြောင့် အထူးအာရုံစိုက်ရမည်နည်း။

A- ချိတ်ဆက်မှု dyn11 pad တွင်တပ်ဆင်ထားသော transformer 2000kva ၏ဗို့အားအနိမ့်ဘက်ရှိ အဆင့်သတ်မှတ်ထားသော လက်ရှိသည် 3000A (ဥပမာအဖြစ် 400V ကိုယူ) ချဉ်းကပ်လာသောအခါတွင် သာမန်သေးငယ်သောစွမ်းရည်သုံးကိရိယာများထက် များစွာပိုမိုမြင့်မားပါသည်။ Dyn11 ချိတ်ဆက်မှုသည် မြင့်မားသောဗို့အားခြမ်းရှိ သုညအဆက်ဖြတ်ခြင်းကို ခွဲထုတ်နိုင်သော်လည်း ဗို့အားနိမ့်ဘက်ခြမ်းရှိ ကြားနေအမှတ်သည် အလွန်ကြီးမားသော မမျှတသောရေစီးကြောင်းများကို ခံနိုင်ရည်ရှိရန် လိုအပ်သည်။ ဥပမာအားဖြင့်၊ single phase lighting သို့မဟုတ် control circuits အများအပြားကို power ပေးသောအခါ၊ neutral current သည် phase current ၏ 50% ထက်ပို၍ရောက်ရှိနိုင်သည်။

အကယ်၍ 1000kVA အောက်ထရန်စဖော်မာများကို ပရောဂျက်တွင် မျက်စိစုံမှိတ်လက်ခံကျင့်သုံးပါက ပိုမိုပါးလွှာသော neutral busbars များကိုအသုံးပြုခြင်း သို့မဟုတ် grounding link တစ်ခုတည်းကိုသာ အားကိုးခြင်းသည် neutral point ကို အပူလွန်ကဲစေခြင်း၊ connection terminals များ အရည်ပျော်သွားကာ ပြင်းထန်သော neutral point ရွှေ့ပြောင်းခြင်းဆီသို့ ဦးတည်သွားစေပြီး single phase equipment အများအပြားကို လောင်ကျွမ်းစေပါသည်။

ထို့ကြောင့်၊ မှာယူသည့်အခါ လိုအပ်ချက်ကို ရှင်းရှင်းလင်းလင်း သတ်မှတ်ရန် လိုအပ်သည်- ကြားနေ busbar ၏ ဖြတ်ပိုင်းဧရိယာသည် အဆင့်မျဉ်း၏ 70% ထက်မနည်း ရှိသင့်သည် (၎င်းသည် တူညီသော အပိုင်းဖြစ်ရန် အကြံပြုထားသည်)၊ ဖြုတ်တပ်နိုင်သော grounding link plate နှင့် neutral point overload monitoring device ကို တပ်ဆင်ထားသင့်သည်။ ဤအချက်ကို လျစ်လျူရှုထားခြင်းဖြင့်၊ တပ်ဆင်ထားသော transformer 2000kva ချိတ်ဆက်မှု dyn11 pad သည် လည်ပတ်ပြီး တစ်နှစ်ခွဲအတွင်း ကြားနေမီးပွိုင့်တွင် မီးလောင်မှုဖြစ်ပွားနိုင်ပြီး ပုံမှန်စက်ရုံစမ်းသပ်မှုများသည် ဤလျှို့ဝှက်အန္တရာယ်ကို မဖော်ထုတ်နိုင်ပါ။
