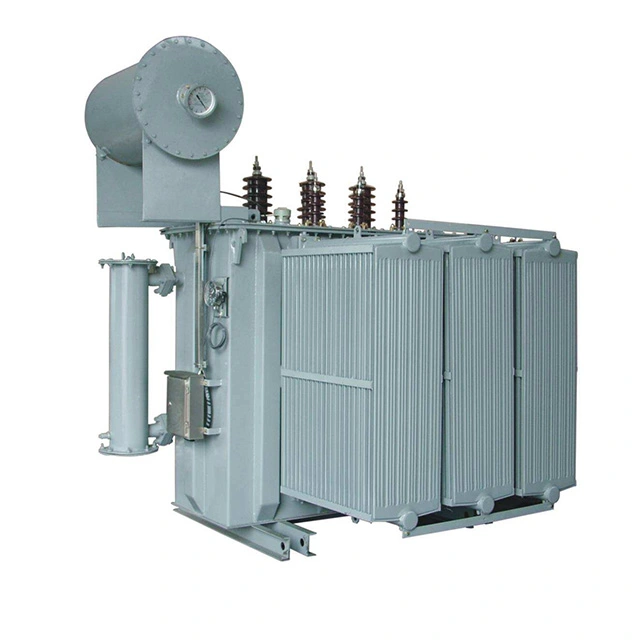

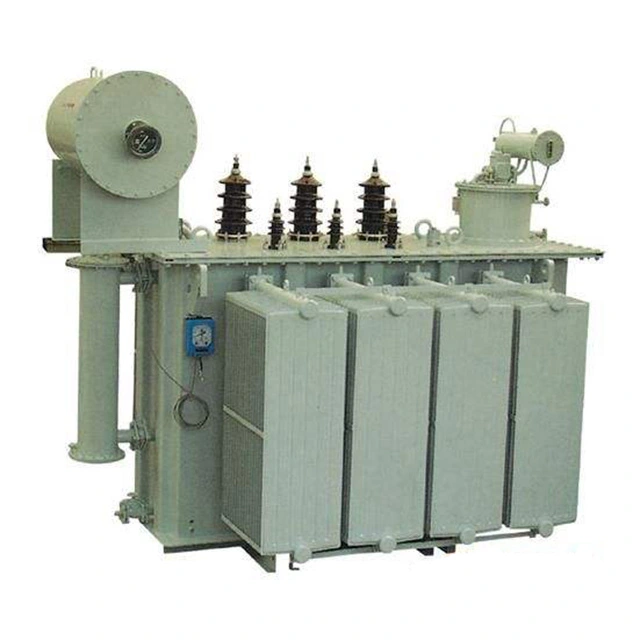

Outdoor Power Transformer 10 Mva 33 မှ 6.6 Kv

10 mva စွမ်းရည်ရှိသော ပြင်ပပါဝါထရန်စဖော်မာ 10 mva 33 မှ 6.6 kv  နှင့် ဗို့အား 33 မှ 6.6 kv သည် ပြင်ပပါဝါထရန်စဖော်မာအမျိုးအစားတစ်ခုဖြစ်သည်။ ၎င်း၏အဆင့်သတ်မှတ်ဗို့အားမှာ 10 mva ဖြစ်ပြီး မြင့်မားသောဗို့အားမှာ 33 kv နှင့် low-voltage side မှာ 6.6 kv ဖြစ်သည်။ ၎င်းသည် စက်မှုလုပ်ငန်းနှင့် သတ္တုတွင်းလုပ်ငန်းများအပြင် စက်မှုဥယျာဉ်များအတွက် ပင်မအလတ်စား ထရန်စဖော်မာကိရိယာဖြစ်ပြီး IEC စံနှုန်းများကို အပြည့်အဝလိုက်နာပါသည်။ ပြင်ပပါဝါထရန်စဖော်မာ 10 mva 33 မှ 6.6 kv တွင် အဓိကအားဖြင့် အကွေ့အကောက်များ၊ သံအူတိုင်နှင့် လျှပ်ကာဆီ အပိုင်းသုံးပိုင်းကို နိဂုံးချုပ်သည်။

အကွေ့အကောက်များသည် Transformer ၏ လျှပ်စစ်အပိုင်းဖြစ်သည်။ ယေဘုယျအားဖြင့် ၎င်းကို အကွေ့အကောက်များသော မှိုပေါ်တွင် ကြေးနီဝါယာကြိုး သို့မဟုတ် ကြေးနီပတ်ပတ်လည် အကွေ့အကောက်များဖြင့် ပြုလုပ်ထားသည်။ အကွေ့အကောက်များကို ပြင်ပပါဝါထရန်စဖော်မာ 10 mva 33 မှ 6.6 kv ၏ သံအူတိုင်တွင် တပ်ဆင်ထားသည်။ ဗို့အားနိမ့်အကွေ့အကောက်များသည် အတွင်းအလွှာပေါ်တွင်ရှိပြီး ဗို့အားမြင့်အကွေ့အကောက်များကို ဗို့အားနိမ့်အကွေ့အကောက်ပြင်ပတွင် တပ်ဆင်ထားသည်။ ဗို့အားနိမ့်အကွေ့အကောက်များနှင့် သံအူတိုင်များကြား၊ ဗို့အားမြင့်အကွေ့အကောက်များနှင့် ဗို့အားနိမ့်အကွေ့အကောက်များကြားတွင် ၎င်းတို့ကို ခွဲထုတ်ရန်အတွက် လျှပ်ကာအင်္ကျီများပြုလုပ်ရန် လျှပ်ကာပစ္စည်းများကို အသုံးပြုထားသည်။

သံအူတိုင်သည် ပြင်ပပါဝါထရန်စဖော်မာ 10 mva 33 မှ 6.6 kv ၏ ပင်မသံလိုက်လမ်းကြောင်းဖြစ်သည်။ အထူ 0.35 သို့မဟုတ် 0.5 မီလီမီတာ အထူရှိသော စီလီကွန်စတီးလ်အပူများ သို့မဟုတ် အအေးလှိမ့်ထားသော ဆီလီကွန်စတီးပြားများကို စီစဥ်ကာ ကာရံထားသော ဆေးသုတ်ခြင်းဖြင့် ပြုလုပ်သည်။ သံအူတိုင်ကို သံအူတိုင်နှင့် ထမ်းဘိုးဟူ၍ နှစ်ပိုင်းခွဲထားသည်။ သံအူတိုင်ကို အကွေ့အကောက်များ တပ်ဆင်ထားပြီး သံလိုက်ပတ်လမ်းကို ပိတ်ရန် ထမ်းဘိုးကို အသုံးပြုသည်။ သံအူတိုင်၏ အခြေခံပုံစံများသည် နှလုံးအမျိုးအစားနှင့် အခွံအမျိုးအစားတို့ ပါဝင်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်-

ပြင်ပပါဝါထရန်စဖော်မာ 10 mva 33 မှ 6.6 kv ၏ အမျိုးမျိုးသော တပ်ဆင်မှုပုံစံများသည် အဘယ်နည်း။

ပါဝါအင်ဂျင်နီယာတွင်၊ ပြင်ပထရန်စဖော်မာများ တပ်ဆင်ရာတွင် အဓိကအားဖြင့် ပုံစံနှစ်မျိုးပါဝင်သည်- တိုင်တပ်တပ်ဆင်ခြင်းနှင့် မြေစိုက်တပ်ဆင်ခြင်းတို့ကို ပုံစံနှစ်မျိုးရှိသည်။ မည်သည့်နည်းလမ်းကို ကျင့်သုံးသည်ဖြစ်စေ ဘေးကင်းရေးသည် အမြဲပထမဖြစ်သည်။ Transformer ပတ်ပတ်လည်တွင် အထင်ရှားဆုံးနေရာတွင်၊ လမ်းသွားလမ်းလာများကို မချဉ်းကပ်ရန် သတိပေးသည့် ထင်ရှားသောသတိပေးဆိုင်းဘုတ်ကို ချိတ်ဆွဲထားရပါမည်။

မြေပြင်ပေါ်တွင် တပ်ဆင်ထားသော ပြင်ပပါဝါထရန်စဖော်မာ 10 mva 33 မှ 6.6 kv အတွက်၊ ၎င်းပတ်လည်တွင် အမြင့် 1.7 မီတာထက်မနည်းသော အကာအကွယ်ခြံစည်းရိုးကို ပေါင်းထည့်ရမည်ဖြစ်ပြီး ခြံစည်းရိုးနှင့် ထရန်စဖော်မာပလပ်ဖောင်းကြားတွင် လုံလောက်သော ဘေးကင်းလုံခြုံသော လည်ပတ်စရာနေရာ ရှိသင့်သည်။

တိုင်များ သို့မဟုတ် တာဝါတိုင်များပေါ်တွင် တပ်ဆင်ခြင်းအတွက်၊ ဗို့အားမြင့် နှင့် အနိမ့် လျှပ်ကာများ အားလုံးသည် လျှပ်ကာစပယ်ယာများကို အသုံးပြုရမည်ဖြစ်ပြီး ဗို့အားနည်းသောအပိုင်းသည် ဗလာဗို့စ်ဘားများကိုလည်း အသုံးပြုနိုင်ပါသည်။ အသုံးပြုသော သံအစိတ်အပိုင်းအားလုံးကို သံချေးတက်ခြင်းမှ ကာကွယ်ရန် သွပ်ရည်ဖြင့် ပြုလုပ်ထားရပါမည်။

မြေပြင်တွင် တပ်ဆင်ခြင်း ပြီးပါက၊ အခြေခံ အမြင့်ကို 500 မီလီမီတာ ဝန်းကျင်တွင် သတ်မှတ်ထားသည်။ ဤအခြေခံကို ယေဘုယျအားဖြင့် အုတ် သို့မဟုတ် ကွန်ကရစ်သွန်းလောင်းပြီး မျက်နှာပြင်အား 1:2 ဘိလပ်မြေအင်္ဂတေဖြင့် ချောမွတ်သည်။ ထရန်စဖော်မာအတွက် ပြေးလမ်းကြောင်းအဖြစ် ဆောင်ရွက်နိုင်ရန် ပြားချပ်ချပ်စတီး သို့မဟုတ် ချန်နယ်စတီးလ်ကို မျက်နှာပြင်ပေါ်တွင် ချထားရန် လိုအပ်သည်။

တပ်ဆင်စဉ်အတွင်း၊ လမ်းကြောင်းသည် အဆင့်ရှိပြီး တည်ငြိမ်သောလည်ပတ်မှုသေချာစေရန် Transformer ၏ဘီးအညွှန်းနှင့် ကိုက်ညီမှုရှိမရှိသေချာစေရန်အတွက် လိုအပ်ပါသည်။
