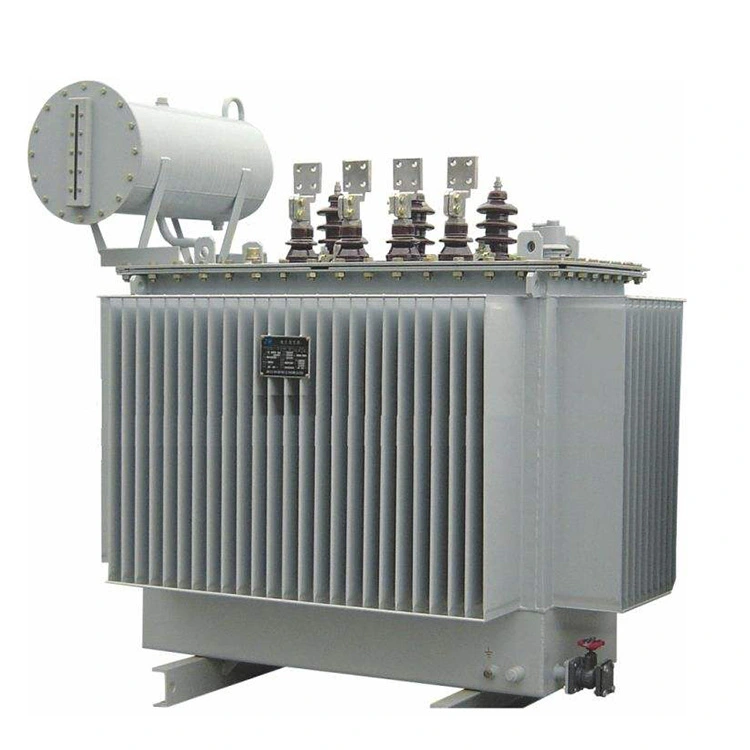

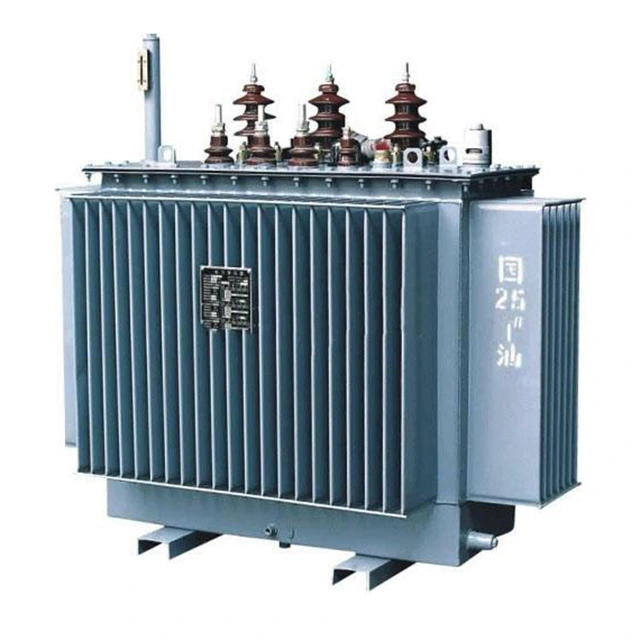

လျှပ်စစ် 3 Phase 10kv 400kva Power Transformer

Electric 3 Phase 10kv 400kva Power Transformer ကို အဓိကအားဖြင့် core၊ windings၊ oil tank၊ cooling device နှင့် protection device ကဲ့သို့သော အစိတ်အပိုင်းများဖြင့် ဖွဲ့စည်းထားသည်။ cores များအားလုံးသည် core အမျိုးအစားဖွဲ့စည်းပုံကို လက်ခံကြပြီး အများအားဖြင့် core အမျိုးအစားဖွဲ့စည်းပုံသည် ထပ်နေသောစုဝေးမှုလုပ်ငန်းစဉ်ကို အသုံးပြုသည်။ အကွေ့အကောက်များသည် သုံးဆင့်ပါဝါထရန်စဖော်မာ၏ ပတ်လမ်းအစိတ်အပိုင်းဖြစ်သည်။

3 အဆင့် 10kv 400kva ပါဝါထရန်စဖော်မာ၏ ဗို့အားမြင့်နှင့် အနိမ့်ဘောင်များသည် လျှပ်ကူးပစ္စည်းများပါရှိသော ကြွေသားလျှပ်ကာပြွန်များဖြစ်သည်။ Transformer ၏မူလနှင့်အလယ်တန်းအကွေ့အကောက်များ၏ ချိတ်ဆက်မှုနှင့် ခဲထွက်သည့်အစွန်းများကို ပြုပြင်ခြင်းနှင့် ကာရံခြင်းအတွက် ၎င်းတို့ကို အသုံးပြုသည်။

ဆီတိုင်ကီကို တိုင်ကီကိုယ်ထည်၊ တိုင်ကီအဖုံး၊ အပူစွန့်ထုတ်ကိရိယာနှင့် ဆီထုတ်သည့် အဆို့ရှင်တို့ ပါဝင်သည်။ ၎င်း၏ အဓိက လုပ်ဆောင်ချက်များမှာ Transformer တစ်ခုလုံးကို ပေါင်းစည်းရန်နှင့် အပူများ ပျံ့နှံ့စေရန် ဖြစ်သည်။ အတွင်းပိုင်းတွင် အကွေ့အကောက်များ၊ အူတိုင်များနှင့် ထရန်စဖော်မာဆီများ ပါဝင်သည်။

3 အဆင့် 10kv 400kva ပါဝါထရန်စဖော်မာ၏ ဆီသည် အအေးခံခြင်းနှင့် အပူကို ပျံ့နှံ့စေသည့် လုပ်ဆောင်ချက်များသာမက လျှပ်ကာအကျိုးသက်ရောက်မှုလည်း ရှိပါသည်။ တိုင်ကီအတွင်းရှိ ဆီ၏ insulating layer ဖြင့် သီးခြားခွဲထားသည့် အကွေ့အကောက်များနှင့် တိုင်ကီကိုယ်ထည် (တိုင်ကီနံရံနှင့် တိုင်ကီအောက်ခြေ) အကြား တိကျသောအကွာအဝေးတစ်ခုရှိပါသည်။

ပေါက်ကွဲဒဏ်ခံပိုက်၊ ၎င်း၏လုပ်ဆောင်ချက်မှာ ဆီတိုင်ကီအတွင်း ပေါက်ကွဲမတော်တဆမှုများကို ကာကွယ်ရန်ဖြစ်သည်။ ထရန်စဖော်မာ၏ အထွက်ဗို့အားကို ချိန်ညှိရန်အတွက် ခလုတ်ပြောင်းကိရိယာကို ထရန်စဖော်မာ၏ အကွေ့အကောက်များတွင် အလှည့်အပြောင်းအရေအတွက်ကို ပြောင်းလဲရန်အတွက် အသုံးပြုသည်။ 3 အဆင့် 10kv 400kva ပါဝါထရန်စဖော်မာ၏ ဗို့အားကိုထိန်းညှိသည့်နည်းလမ်းမှာ ၎င်း၏အကွေ့အကောက်များထဲမှ တစ်ခုကို နှိပ်ရန်၊ အကွေ့အကောက်များထဲမှ အစိတ်အပိုင်းတစ်ခုကို ဖယ်ရှားရန် သို့မဟုတ် ထည့်ရန်၊ အလှည့်အရေအတွက်ကို ပြောင်းလဲခြင်းဖြင့် ဗို့အားအချိုးကိုပြောင်းလဲခြင်း၏ ရည်ရွယ်ချက်ကို အကောင်အထည်ဖော်ရန်ဖြစ်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်-

မေး- 3 အဆင့် 10kv 400kva ပါဝါထရန်စဖော်မာ၏ အူတိုင်သည် အပူကို မည်သို့ ပြေပျောက်စေသနည်း။

A: Transformer ၏ ပုံမှန်လည်ပတ်နေချိန်တွင် core သည် သံဆုံးရှုံးမှုကြောင့် အပူထုတ်ပေးပါသည်။ Core ၏ အလေးချိန်နှင့် ထုထည် ကြီးမားလေ၊ ၎င်းသည် အပူပိုထွက်လေ ဖြစ်သည်။ ထရန်စဖော်မာဆီအပူချိန် 95 ဒီဂရီအထက်တွင် အိုမင်းရင့်ရော်တတ်သောကြောင့် အူတိုင်၏မျက်နှာပြင်အပူချိန်ကို တတ်နိုင်သမျှ ဤအပူချိန်အောက်တွင် ထိန်းသိမ်းထားသင့်သည်။ ၎င်းသည် အူတိုင်၏အပူကို လျင်မြန်စွာ ချေဖျက်ရန် core ၏ heat dissipation တည်ဆောက်ပုံ လိုအပ်သည်။ Heat dissipation structure သည် အဓိကအားဖြင့် core ၏ heat dissipation မျက်နှာပြင်ကို မြှင့်တင်ရန်ဖြစ်သည်။ core ၏အပူ dissipation တွင်အဓိကအားဖြင့် oil channel heat dissipation နှင့် core ၏ air channel heat dissipation တို့ပါဝင်သည်။

ကြီးမားသော စွမ်းရည်ရှိသော ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများတွင် အပူပျံ့နှံ့မှုအကျိုးသက်ရောက်မှုကို မြှင့်တင်ရန် core ၏ laminations များကြားတွင် ဆီချန်နယ်များကို မကြာခဏ သတ်မှတ်ပေးပါသည်။ ဆီလိုင်းများသည် အမျိုးအစား နှစ်မျိုးရှိသည်- တစ်မျိုးသည် ဆီလီကွန်စတီးအချပ်များနှင့် အပြိုင်ဖြစ်ပြီး၊ နောက်တစ်ချက်မှာ သံမဏိစာရွက်များနှင့် ထောင့်မှန်ကျသည်။ နောက်ဆုံးအစီအစဉ်သည် ပိုမိုကောင်းမွန်သော အပူပျံ့စေသောအကျိုးသက်ရောက်မှုရှိပြီး ဖွဲ့စည်းတည်ဆောက်ပုံမှာ ပိုမိုရှုပ်ထွေးပါသည်။

ခြောက်သွေ့သော ထရန်စဖော်မာများတွင်၊ အူတိုင်သည် လေအေးပေးသည်။ အူတိုင်အပူချိန်သည် ခွင့်ပြုထားသောတန်ဖိုးထက် မကျော်လွန်စေရန် သေချာစေရန်၊ သံအူတိုင်များနှင့် ထမ်းဘိုးများတွင် လေလမ်းကြောင်းများကို မကြာခဏ တပ်ဆင်ထားသည်။
