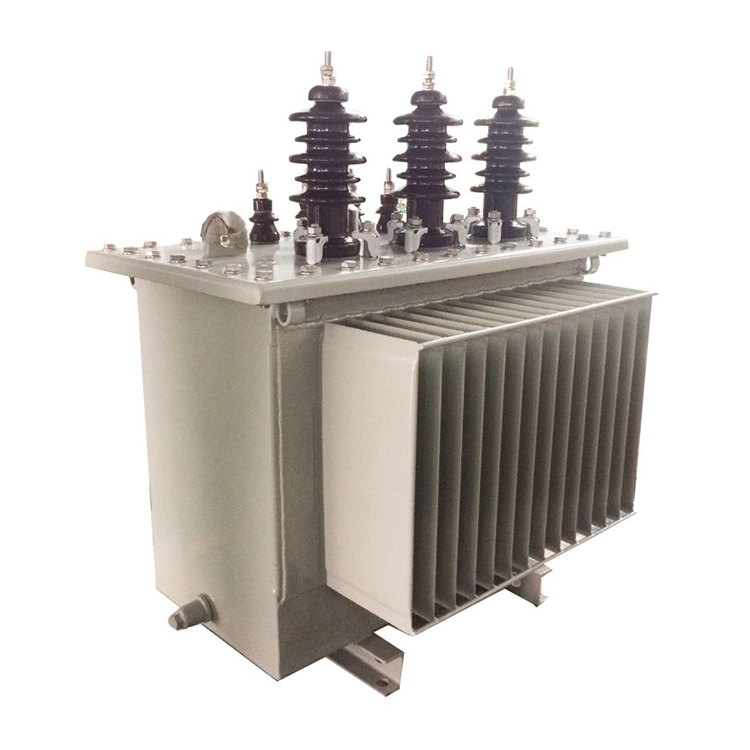

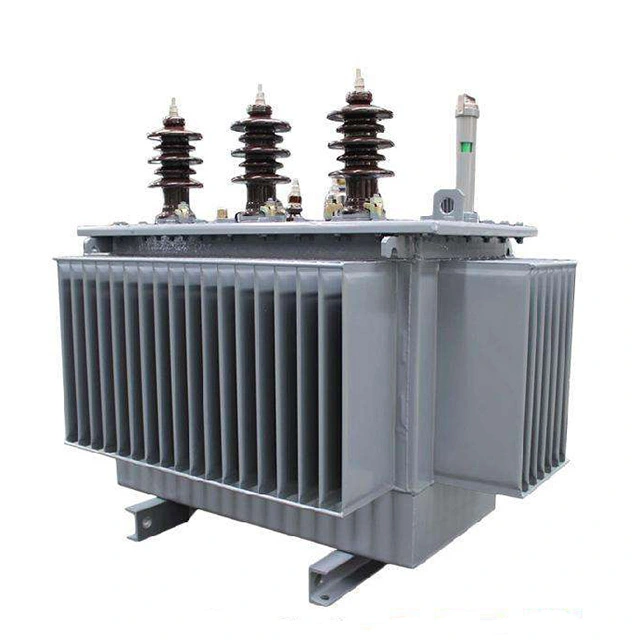

80kva 3 Phase Up Power Transformers 415v မှ 11kv အထိ

80kva 3 အဆင့်အဆင့်မြှင့်ပါဝါထရန်စဖော်မာ 415v မှ 11kv မူလအကွေ့အကောက်များဖြင့် ဗို့အားနိမ့် 415V လျှပ်စီးကြောင်းကို လက်ခံရရှိပါသည်။ သံလိုက်စက်ကွင်းကို ပင်မအကွေ့အကောက်မှ သာမညအကွေ့အကောက်မှ သာမညအကွေ့အကောက်များဆီသို့ ညွှန်ကြားထားပြီး မြင့်မားသောဗို့အားလျှပ်စီးကြောင်းသည် 11kV ဖြင့် ထွက်ရှိပါသည်။

80kva 3-phase အဆင့်မြှင့်ပါဝါထရန်စဖော်မာ 415v မှ 11kv အား တာဝေးဓာတ်အားပို့လွှတ်ခြင်း၊ photovoltaic/wind power ၏ grid connection နှင့် စက်မှုဗို့အားမြင့် power supply အတွက် အဓိကအားဖြင့်အသုံးပြုပါသည်။ အသုံးများသည့် အမျိုးအစားများတွင် IEC 60076/GB 1094 စံနှုန်းများနှင့် ကိုက်ညီသည့် ကြေးနီအကွေ့အကောက်များနှင့် Dyn11 ချိတ်ဆက်မှုတို့ ပါဝင်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်-

80kva 3-phase အဆင့်မြှင့်ပါဝါထရန်စဖော်မာ 415v မှ 11kv အတွင်း မည်သို့သော စမ်းသပ်မှုများ ပြုလုပ်သင့်သနည်း။

ထရန်စဖော်မာ ပုံမှန်လည်ပတ်ကြောင်း သေချာစေရန်၊ အောက်ပါ စမ်းသပ်မှုများကို မကြာခဏ ပြုလုပ်သင့်သည်-

(၁) အပူချိန်စမ်းသပ်ခြင်း။ Transformer ၏လည်ပတ်မှုအခြေအနေသည် ပုံမှန်ဟုတ်မဟုတ်နှင့် အပူချိန်အဆင့်သည် အလွန်အရေးကြီးပါသည်။ စည်းမျဉ်းများ အရ အပေါ်အလွှာဆီ အပူချိန် 85°C ထက်မပိုစေရ (အပူချိန် 55°C ထက်မပိုသင့်ပါ။ ယေဘူယျအားဖြင့် ထရန်စဖော်မာများသည် သီးသန့်အပူချိန်တိုင်းခြင်းကိရိယာများ တပ်ဆင်ထားသည်။

(2) Load စမ်းသပ်မှု။ 80kva 3 အဆင့်ရှိ ပါဝါထရန်စဖော်မာ 415v မှ 11kv ၏ သုံးစွဲမှုနှုန်းကို မြှင့်တင်ရန်နှင့် ပါဝါဆုံးရှုံးမှုကို လျှော့ချရန်အတွက်၊ လည်ပတ်နေစဉ်အတွင်း ထရန်စဖော်မာမှ ခံနိုင်ရည်ရှိသော အမှန်တကယ် ပါဝါထောက်ပံ့မှုစွမ်းရည်ကို ဆုံးဖြတ်ရန် လိုအပ်ပါသည်။ တိုင်းတာခြင်းလုပ်ငန်းကို ရာသီတစ်ခုစီ၏ အမြင့်ဆုံးလျှပ်စစ်ဓာတ်အားသုံးစွဲမှုကာလတွင် လုပ်ဆောင်လေ့ရှိပြီး အမ်မီတာကို ကုပ်နံပါတ်ဖြင့် တိုက်ရိုက်တိုင်းတာသည်။ လက်ရှိတန်ဖိုးသည် ထရန်စဖော်မာ၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်း၏ 70 မှ 80% ဖြစ်သင့်သည်။ ၎င်းသည် ဤအကွာအဝေးထက်ကျော်လွန်ပါက၊ ၎င်းသည် overloading ကိုညွှန်ပြပြီး ချက်ချင်းချိန်ညှိသင့်သည်။

(၃) ဗို့အားစမ်းသပ်မှု။ ဗို့အားကွဲလွဲမှုအကွာအဝေးသည် သတ်မှတ်ထားသောဗို့အား၏ ±5% အတွင်း ဖြစ်သင့်သည်။ ၎င်းသည် ဤအကွာအဝေးထက်ကျော်လွန်ပါက၊ သတ်မှတ်ထားသောအကွာအဝေးအတွင်း ဗို့အားကိုယူဆောင်လာစေရန် ချိန်ညှိမှုပြုလုပ်ရန်အတွက် နှိပ်ပြောင်းလဲသူကို အသုံးပြုသင့်သည်။ ယေဘုယျအားဖြင့်၊ ဒုတိယအကွေ့အကောက်များသော terminal ဗို့အားနှင့် end user ၏ terminal voltage ကို voltmeter ဖြင့် တိုင်းတာသည်။

(4) လျှပ်ကာခံနိုင်ရည်စစ်ဆေးမှု။ 80kva 3 အဆင့် ပါဝါထရန်စဖော်မာ 415v မှ 11kv ကို ပုံမှန်လည်ပတ်သည့်အခြေအနေတွင် ဆက်လက်ထားရှိရန်၊ insulation resistance test ကို insulation aging နှင့် မတော်တဆမှုများမှ ကာကွယ်ရန် လိုအပ်ပါသည်။ စမ်းသပ်နေစဉ်တွင်၊ transformer ၏လည်ပတ်မှုကိုရပ်တန့်ရန်ကြိုးစားပြီး transformer ၏ insulation resistance တန်ဖိုးကိုတိုင်းတာရန် megohmmeter ကိုအသုံးပြုပါ။ တိုင်းတာသော ခံနိုင်ရည်သည် ယခင်တိုင်းတာထားသော တန်ဖိုး၏ 70% ထက် မနည်းသင့်ပါ။ megohmmeter ကိုရွေးချယ်သည့်အခါ၊ ဗို့အားနိမ့်ကွိုင်သည် 500v ဗို့အားအဆင့်ကို အသုံးပြုနိုင်သည်။
