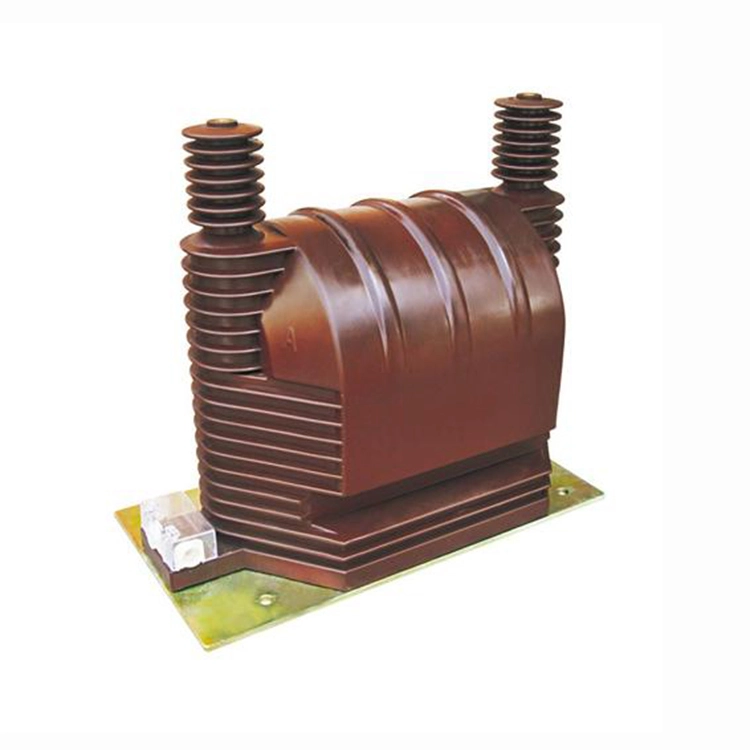

33kv High Voltage Single Phase Potential Transformer

ထုတ်ကုန်အင်္ဂါရပ်များ

1. ဖွဲ့စည်းတည်ဆောက်ပုံအရ၊ 33kv မြင့်မားသောဗို့အားတစ်ခုတည်းအဆင့်ရှိသော ထရန်စဖော်မာအား သေးငယ်သောစွမ်းရည်နှင့် အချိုးမြင့်မားသောအဆင့်မှ ပါဝါထရန်စဖော်မာအဖြစ် မှတ်ယူနိုင်ပါသည်။ သို့သော် ပါဝါထရန်စဖော်မာနှင့် မတူဘဲ၊ aအလားအလာ transformerload supply အတွက် စွမ်းအင်ကို လွှဲပြောင်းမပေးပါဘူး။ ယင်းအစား၊ ၎င်းသည် တိုင်းတာခြင်းနှင့် ကာကွယ်မှုတွင် အရေးကြီးသောအခန်းကဏ္ဍမှ ပါဝင်ပါသည်။

2. အလယ်တန်းပတ်လမ်းကို တိုင်းတာခြင်းတူရိယာများ၊ အကာအကွယ် relays များနှင့် အလိုအလျောက်ချိတ်ဆက်ထားသော ကိရိယာများနှင့် ဗို့အားကွိုင်များသည် အလွန်မြင့်မားပြီး မရှိမဖြစ်လိုအပ်သော အဆက်မပြတ် impedance ရှိနေပါသည်။ ရလဒ်အနေဖြင့် ပါဝါထရန်စဖော်မာ၏ ဝန်မရှိသောအခြေအနေနှင့် ဆင်တူသော အလယ်တန်းလျှပ်စီးကြောင်းသည် အနည်းငယ်မျှသာဖြစ်သည်။ 33kv မြင့်မားသောဗို့အားသည် single phase ဖြစ်နိုင်ချေရှိသော transformer ၏ ပါဝါသုံးစွဲမှုသည် အလွန်နိမ့်ပါးပြီး သာမညဗို့အားသည် အဆက်မပြတ်ပင်မဗို့အားမှ ဆုံးဖြတ်သည့် induced EMF နှင့် လက်တွေ့အားဖြင့် တူညီနေပါသည်။ ၎င်းသည် ဗို့အားတိုင်းတာမှုအတွက် လိုအပ်သော တိကျမှုအဆင့်ကို သေချာစေသည်။

3. ဖြစ်နိုင်ချေရှိသော ထရန်စဖော်မာများ၏ ဒုတိယအကွေ့အကောက်များသည် ဘယ်သောအခါမှ ပတ်လမ်းကြောင်းတိုခြင်း မဖြစ်ရပါ။ ပုံမှန်လည်ပတ်မှုအောက်တွင် 33kv high voltage single phase potential transformer ၏ဝန်သည် မြင့်မားသော impedance ကိရိယာတစ်ခုဖြစ်သော်လည်း ဝါယာရှော့ဖြစ်ပွားပါက တစ်ခုတည်းသောကန့်သတ်ချက်မှာ အကွေ့အကောက်များ၏ impedance ဖြစ်သည်။ ၎င်းသည် မီတာဖတ်ခြင်း၊ မှားယွင်းသော relay လုပ်ဆောင်မှုများ သို့မဟုတ် ပါဝါထရန်စဖော်မာအား ထာဝရပျက်စီးဆုံးရှုံးမှုဖြစ်စေသည့် တိုတောင်းလွန်းသော ဆားကစ်လျှပ်စီးကြောင်းကို ဖြစ်ပေါ်စေနိုင်သည်။

4. ဆင့်ပွားအကွေ့အကောက်များနှင့် သုညအကွေ့အကောက်နှစ်ခုစလုံး၏ terminal ကို grounded ဖြစ်ရမည်။ မြေစိုက်ခြင်းမပြုပါက၊ မူလစနစ်ရှိ ချို့ယွင်းချက်သည် ချိတ်ဆက်ကိရိယာများ၊ relay များနှင့် ဝန်ထမ်းများ၏ဘေးကင်းရေးတို့အတွက် ဆိုးရွားသောအန္တရာယ်များဖြစ်စေသည့် ဤအကွေ့အကောက်များပေါ်တွင် အန္တရာယ်ရှိဗို့အားများဖြစ်ပေါ်စေနိုင်သည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်-

ထုတ်ကုန် FAQ-

မေး- 33kv high voltage single phase ဖြစ်နိုင်ချေရှိသော transformer ၏ အဆင့်သတ်မှတ်ထားသော ဝန်ထုပ်ဝန်ပိုးမှာ အဘယ်နည်း။

A- အဆင့်သတ်မှတ်ထားသောဝန်ထုပ်ဝန်ပိုးသည် ယေဘူယျအားဖြင့် 25 VA မှ 200 VA သည် အပလီကေးရှင်းပေါ် မူတည်၍ ကွာပါသည်။ Transformer ကို overload မတင်ဘဲ တိုင်းတာခြင်းတူရိယာများနှင့် အကာအကွယ် relay များအတွက် တည်ငြိမ်တိကျမှုကို သေချာစေသည်။

မေး- 33kv မြင့်မားသောဗို့အားတစ်ခုတည်းအဆင့်ရှိ အလားအလာရှိသော ထရန်စဖော်မာကို မည်သို့အခြေချသနည်း။

A- ရည်ညွှန်းမှုအလားအလာကို ထိန်းသိမ်းရန်နှင့် ဘေးကင်းကြောင်း သေချာစေရန်အတွက် အလယ်တန်းအကွေ့အကောက်များကို များသောအားဖြင့် တစ်နေရာတည်းတွင် အခြေခံထားသည်။ ၎င်းသည် floating voltages များကိုရှောင်ရှားရန်နှင့် insulation ချို့ယွင်းမှုအန္တရာယ်ကိုလျှော့ချရန်ကူညီပေးသည်။

မေး- အဆင့်သုံးဆင့်တိုင်းတာခြင်းအတွက် single phase PT ချိတ်ဆက်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ အဆင့်သုံးဆင့်စနစ်အတွက်၊ single phase PT သုံးခုကို star သို့မဟုတ် open delta အစီအစဉ်တွင် ချိတ်ဆက်နိုင်သည်၊ ၎င်းသည် full phase to phase နှင့် phase to ground voltages ကို စောင့်ကြည့်ရန် လိုအပ်ခြင်း ရှိ၊ မရှိအပေါ် မူတည်သည်။
