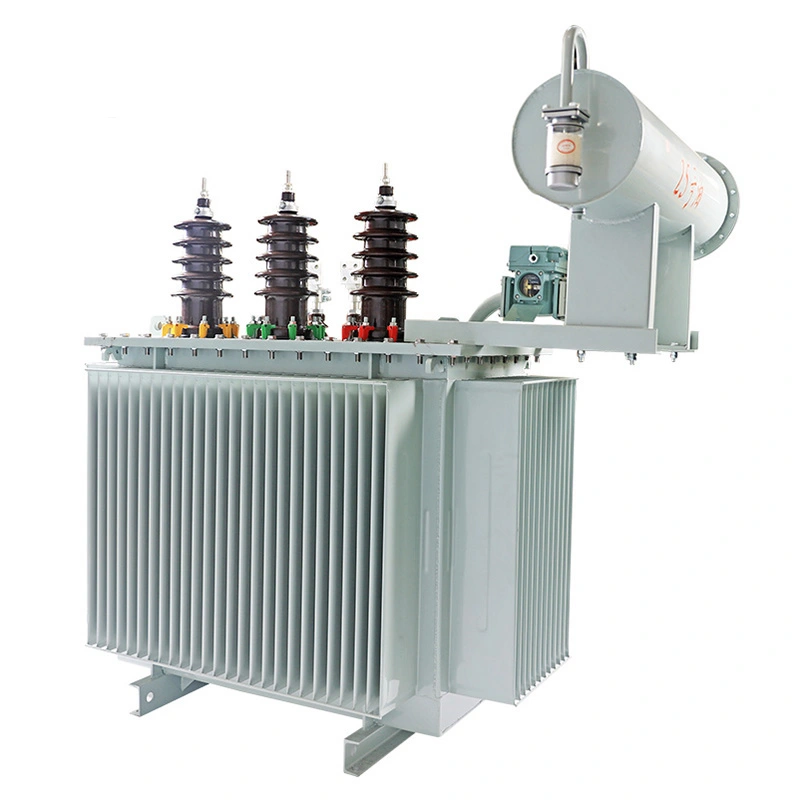

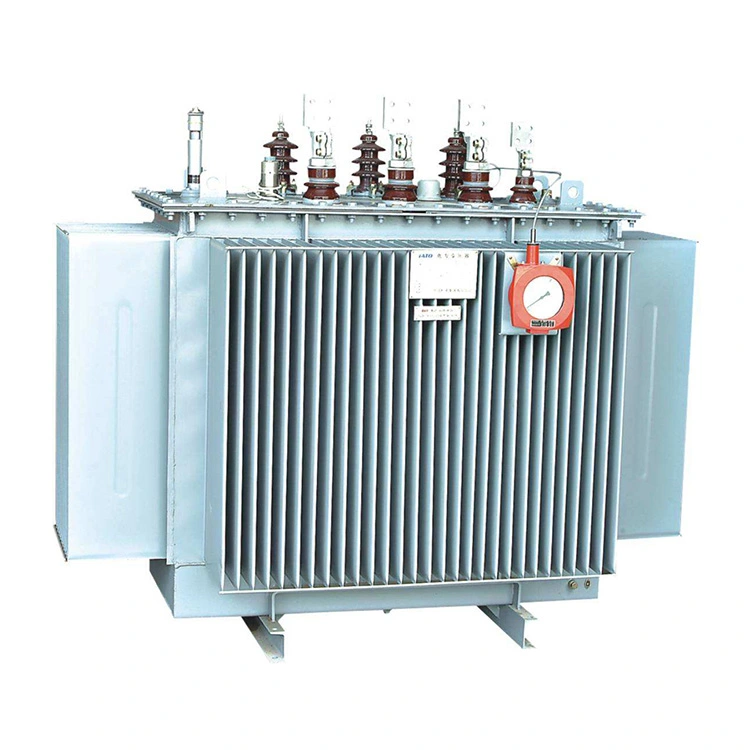

1000kva Distribution Power Transformer 11 to 33kv

1000kva ဖြန့်ဖြူးသည့် ပါဝါထရန်စဖော်မာ 11 မှ 33kv သည် IEC 60076 နှင့် GB 1094 စံနှုန်းများနှင့်အညီ ထုတ်လုပ်သည့် အဓိက ဗို့အားအလတ်စား လျှပ်စစ်ပစ္စည်းတစ်ခုဖြစ်သည်။ ၎င်းသည် 11kV အဝင်ပါဝါအား 33kV အထွက်သို့ ပြောင်းလဲပေးကာ ဗို့အားအဆင့်များကြားမှ စွမ်းအင်ထုတ်လွှတ်မှုကို နားလည်သဘောပေါက်ကာ စက်မှုပန်းခြံများ၊ ဓာတ်အားပေးစက်ရုံများ၊ ကျေးလက်ဓာတ်အား အဆင့်မြှင့်တင်ရေးနှင့် စက်မှုလုပ်ငန်းကြီးများတွင် တွင်ကျယ်စွာ အသုံးပြုလျက်ရှိသည်။

YNd11 vector အုပ်စု၊ CRGO ဆီလီကွန်စတီးလ်နှင့် ကြေးနီစစ်စစ် အကွေ့အကောက်များ၊ 1000kva ဖြန့်ဖြူးသည့် ပါဝါ transformer 11 မှ 33kv ကို စွမ်းအင်သုံးစွဲမှု နည်းပါးခြင်း၊ ခိုင်ခံ့သော ဝန်ပိုနိုင်စွမ်းနှင့် တည်ငြိမ်သော စွမ်းဆောင်ရည်တို့ ပါဝင်ပါသည်။ ± 2×2.5% ဝန်ဗို့အားစည်းမျဉ်းမရှိသဖြင့်၊ ၎င်းသည် တည်ငြိမ်သောထွက်ရှိမှုကိုသေချာစေပြီး ၎င်း၏ဖွဲ့စည်းပုံသည် အတွင်းပိုင်းနှင့်အပြင်ဘက်တွင် တပ်ဆင်ခြင်းနှင့် ကိုက်ညီသောကြောင့် အမျိုးမျိုးသောအခြေအနေများအတွက် ယုံကြည်စိတ်ချရသော ပါဝါပံ့ပိုးမှုပေးပါသည်။

1000kva ဖြန့်ဖြူးသည့် ပါဝါထရန်စဖော်မာ 11 မှ 33kv အား အလယ်အလတ်ဗို့အားဓာတ်အားလိုင်းများ၏ ဗို့အားမြှင့်တင်မှုအခြေအနေများတွင် အဓိကအားဖြင့် အသုံးပြုပါသည်။

၎င်း၏ သီးခြား အပလီကေးရှင်းနယ်ပယ်များ ပါဝင်သည်။

1.Industrial parks၊ အကြီးစားစက်မှုလုပ်ငန်းနှင့် သတ္တုတူးဖော်ရေးလုပ်ငန်းများ- ၎င်းတို့၏ကိုယ်ပိုင်ဓာတ်အားပေးစက်ရုံများမှထုတ်လုပ်သော 11 kv ဓာတ်အား သို့မဟုတ် မဟာဓာတ်အားလိုင်းမှရရှိသော 33 kv high voltage power အဖြစ် အတွင်းပိုင်းဓာတ်အားပို့လွှတ်ခြင်းနှင့် ကြီးမားသောစက်ပစ္စည်းများသို့ ပါဝါထောက်ပံ့မှုအဖြစ် ပြောင်းလဲပါ။

2. ဓာတ်အားပေးစက်ရုံများနှင့် ဓာတ်အားခွဲရုံများ- အစုံထုတ်ပေးရန်အတွက် ဗို့အားမြှင့်တင်သည့်ကိရိယာအဖြစ် အသုံးပြုပြီး မီးစက်မှထုတ်ပေးသော ဗို့အားနိမ့်ပါဝါအား 33 kv မြင့်မားသောဗို့အားအဖြစ်သို့ ပြောင်းလဲကာ ၎င်းအား အလယ်အလတ်ဗို့အားဓာတ်အားလိုင်းသို့ ချိတ်ဆက်ပေးပါသည်။

3.Rural မဟာဓာတ်အားလိုင်း အဆင့်မြှင့်တင်ခြင်း- ကျေးလက်ဓာတ်အားလိုင်း၏ ဗို့အားအဆင့်ကို တိုးမြှင့်ခြင်း၊ ထုတ်လွှင့်မှု ဆုံးရှုံးမှုကို လျှော့ချပေးပြီး ကျေးလက်ဓာတ်အား ထောက်ပံ့မှု တည်ငြိမ်မှုကို သေချာစေသည်။

4. ကြီးမားသော ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များနှင့် ယာယီဓာတ်အားပေးရေးပရောဂျက်များ- ဆောက်လုပ်ရေးစက်ပစ္စည်းကြီးများနှင့် ယာယီဓာတ်အားပေးစနစ်များအတွက် တည်ငြိမ်သော 33 kv ဗို့အားမြင့်ပါဝါကို ပေးဆောင်ပါ။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်-

မေး- ထရန်စဖော်မာဆီအတွက် ပြုပြင်ထိန်းသိမ်းမှု စံချိန်စံညွှန်းကဘာလဲ။ ဆီပြန်လည်ဖြည့်တင်းခြင်း သို့မဟုတ် အစားထိုးရန် မည်သည့်အချိန်တွင် လိုအပ်သနည်း။

A- ဤ 1000kva ဖြန့်ဖြူးရေးပါဝါထရန်စဖော်မာ 11 မှ 33kv သည် အပြည့်အ၀ အလုံပိတ်ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ ဆီယိုစိမ့်မှုမရှိဘဲ ပုံမှန်လည်ပတ်မှုအောက်တွင် မကြာခဏ ဆီပြန်ဖြည့်ရန် မလိုအပ်ပါ။

ပြုပြင်ထိန်းသိမ်းမှုလမ်းညွှန်ချက်များ- ထရန်စဖော်မာဆီအား ၁ နှစ်မှ ၂ နှစ်တစ်ကြိမ် စမ်းသပ်ရန် နမူနာများယူကာ ပြိုကွဲဗို့အား၊ အစိုဓာတ်ပါဝင်မှုနှင့် အက်ဆစ်တန်ဖိုးတို့ကို စမ်းသပ်ပါ။ ဆီအဆင့်သည် စံစကေးထက် နိမ့်ပါက၊ ဆီအရောင်သည် မည်းမှောင်နေပြီး မှိုင်းနေခြင်း၊ အစိုဓာတ်ပါဝင်မှု စံနှုန်းထက် ကျော်လွန်နေခြင်း၊ သို့မဟုတ် လျှပ်ကာခံနိုင်မှု လျော့နည်းသွားခြင်း၊ အချိန်မီ ဆီပြန်ဖြည့်ခြင်း သို့မဟုတ် အလုံးစုံဆီ အစားထိုးရန် လိုအပ်ပါသည်။ မတူညီသော အမှတ်တံဆိပ်များ သို့မဟုတ် အမျိုးမျိုးသော ထုတ်လုပ်သူ၏ ထရန်စဖော်မာဆီ ရောနှောခြင်းကို တင်းတင်းကျပ်ကျပ် တားမြစ်ထားသည်။ ဆီအစားထိုးပြီးနောက်၊ ဆီထဲတွင် လေပူဖောင်းများကြောင့် ဖြစ်ပေါ်လာသော ဒေသထွက်ပေါက်ချို့ယွင်းချက်များကို ရှောင်ရှားရန် စေ့စေ့စပ်စပ် ပင်ပန်းနွမ်းနယ်မှု လိုအပ်ပါသည်။

မေး- 1000kva ဖြန့်ဖြူးမှုပါဝါထရန်စဖော်မာ 11 မှ 33kv  ၏ စံ short-circuit impedance တန်ဖိုးသည် အဘယ်နည်း။ ဤဆက်တင်၏ အဓိပ္ပါယ်မှာ အဘယ်နည်း။

A- စံ short circuit impedance ကို 6.5% တွင် သတ်မှတ်ထားပါသည်။ ဤတန်ဖိုးသည် 1000kva ဖြန့်ဖြူးမှုပါဝါထရန်စဖော်မာ 11 မှ 33kv အဆင့်အတွက် နိုင်ငံတော်စံနှင့် IEC စံသတ်မှတ်ချက်ဖြစ်သည်။ မထင်သလို ပြောင်းလဲလို့ မရပါဘူး။

core design ၏ အရေးပါမှုသည်- ပထမအချက်၊ ၎င်းသည် grid short  circuit ချို့ယွင်းမှုများအတွင်း အထွတ်အထိပ်လျှပ်စီးကြောင်းကို ထိထိရောက်ရောက် ကန့်သတ်ပေးကာ၊ transformer windings နှင့် core ပေါ်ရှိ short circuit electromotive force ၏သက်ရောက်မှုကို လျှော့ချပေးကာ အကွေ့အကောက်ပုံပျက်ခြင်းနှင့် core ပျက်စီးခြင်းကဲ့သို့သော အဓိကချို့ယွင်းချက်များကို ရှောင်ရှားပါသည်။ ဒုတိယ၊ ၎င်းသည် အလတ်စား ဗို့အားလိုင်း၏ တိုတောင်းသော ပတ်လမ်းစွမ်းရည်နှင့် ကိုက်ညီပြီး၊ အထက်ပိုင်းနှင့် အောက်ရေစီးကြောင်း switchgear နှင့် relay ကာကွယ်ရေးကိရိယာများ၏ ဆက်တင်များ၏ တိကျသောညှိနှိုင်းဆောင်ရွက်မှုကို သေချာစေသည်၊ အမှားအယွင်းများ၏ အဆင့်ကျော်သွားခြင်းကို ကာကွယ်ပေးကာ အလယ်အလတ်ဗို့အားဖြန့်ဖြူးမှုစနစ်တစ်ခုလုံး၏ တည်ငြိမ်မှုကို အာမခံပါသည်။ တတိယ၊ ၎င်းသည် 1000kva ဖြန့်ဖြူးပါဝါ transformer 11 မှ 33kv ၏ ဗို့အားချိန်ညှိမှုနှုန်းကို ထိန်းချုပ်ပြီး ဝန်အတက်အကျများနေချိန်တွင် ဗို့အားသွေဖည်မှုလွန်ကဲမှုကို ရှောင်ရှားကာ ပါဝါထောက်ပံ့မှုအရည်အသွေးသည် စံချိန်စံညွှန်းများနှင့် ကိုက်ညီကြောင်း သေချာစေသည်။

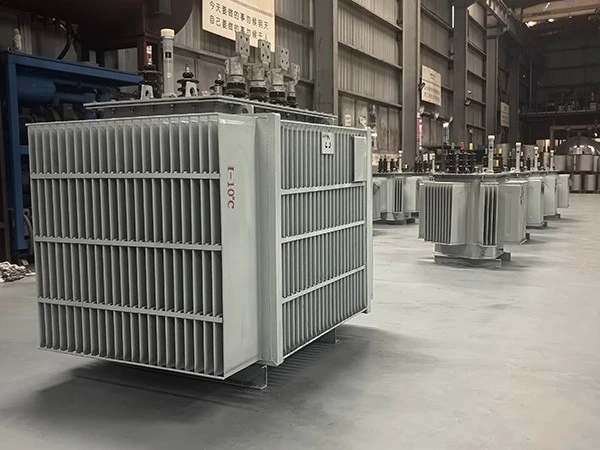

အလုပ်ရုံ

ပေးရတယ်။

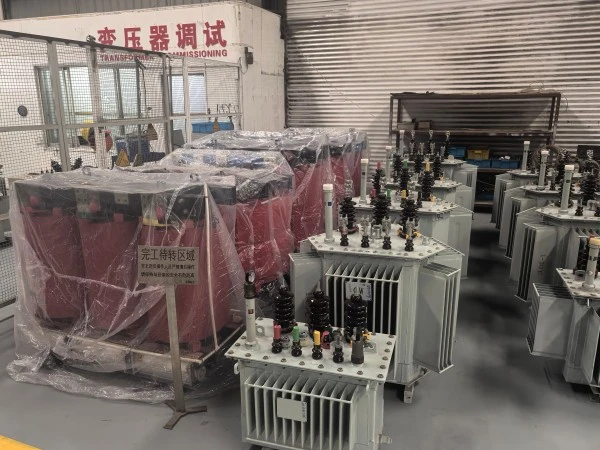

စမ်း
