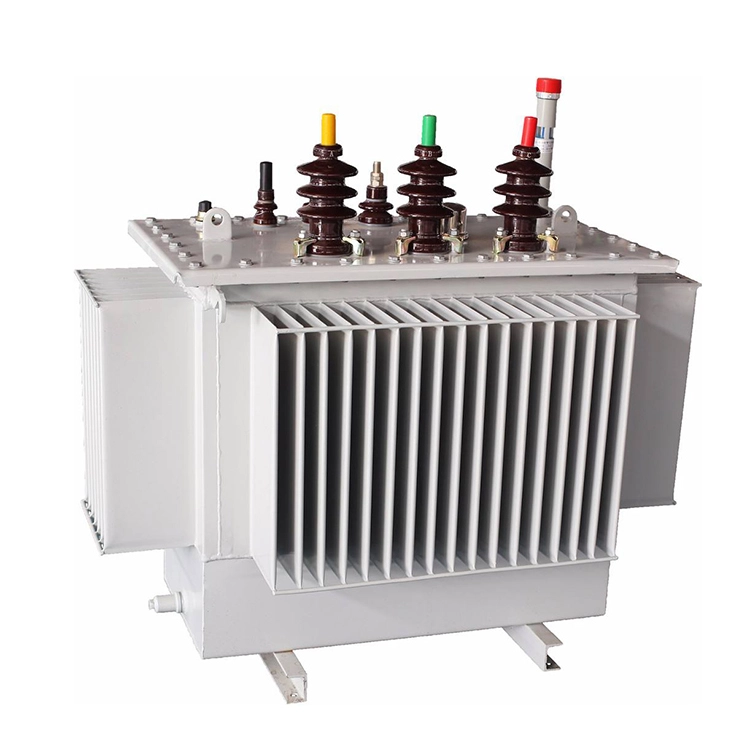

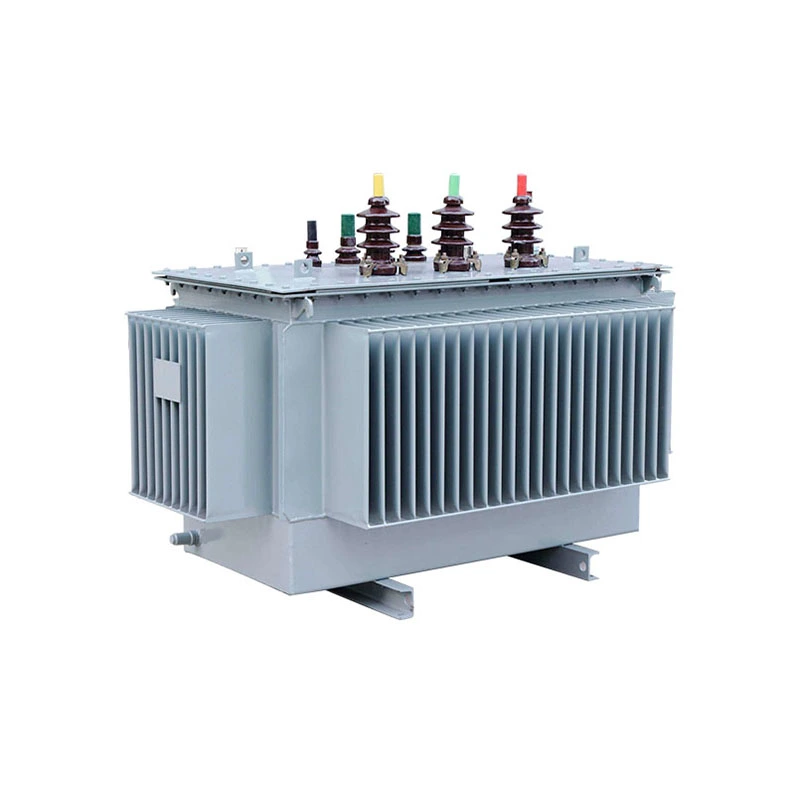

Pole Mounted Distribution Transformer 200kva

ဤတိုင်တွင် တပ်ဆင်ထားသော ဖြန့်ဖြူးရေးထရန်စဖော်မာ 200kva သည် အဓိကအားဖြင့် အဆင့်သုံးဆင့် ဒီဇိုင်းကို လက်ခံသည်။ သမားရိုးကျ အဆင့်သတ်မှတ်ထားသော ဗို့အားပေါင်းစပ်မှုများတွင် 10/0.4kV၊ 11/0.4kV၊ 11/0.433kV၊ 22/0.433kV၊ 33/0.4kV စသည်ဖြင့်၊ မတူညီသော ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်းများအတွက် သင့်လျော်သော ရွေးချယ်စရာ အမျိုးမျိုးကို လွှမ်းခြုံထားသည်။ စက်ပစ္စည်းအား ဗို့အားစည်းမျဉ်းအကွာအဝေး ±5% သို့မဟုတ် ±2×2.5% ဖြင့် စိတ်လှုပ်ရှားဖွယ်ဗို့အားစည်းမျဥ်းများ စံနှုန်းဖြင့် တပ်ဆင်ထားပါသည်။ ချိတ်ဆက်မှုအဖွဲ့အား Dyn11 သို့မဟုတ် Yyn0 အဖြစ် ရွေးချယ်နိုင်ပါသည်။

50Hz အခြေအနေများအောက်တွင်၊ 10kV မြင့်မားသောဗို့အားဘက်ခြမ်းရှိ အဆင့်သတ်မှတ်ထားသော လက်ရှိသည် ခန့်မှန်းခြေအားဖြင့် 11.55A၊ 11kV မြင့်မားသောဗို့အားဘက်ခြမ်းတွင် ၎င်းသည် ခန့်မှန်းခြေအားဖြင့် 10.50A ဖြစ်ပြီး၊ 0.4kV ဗို့အားနိမ့်ဘက်ခြမ်းရှိ အဆင့်သတ်မှတ်ထားသော လက်ရှိမှာ ခန့်မှန်းခြေအားဖြင့် 288.68A ဖြစ်သည်။ သမားရိုးကျ တိုတောင်းသော circuit impedance သည် 4% ဖြစ်သည်။ တစ်ချိန်တည်းမှာပင်၊ ၎င်းအား ဗို့အား၊ ချိတ်ဆက်မှုအုပ်စု၊ စသည်တို့အတွက် အသုံးပြုသူလိုအပ်ချက်အရ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ စွမ်းအင်ထိရောက်မှုအား သာမန်ဆုံးရှုံးမှု၊ ဆုံးရှုံးမှုနည်းပါးခြင်းနှင့် amorphous alloy စီးရီးထုတ်ကုန်များမှ ရွေးချယ်နိုင်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်-

အားသာချက်များ

တိုင်တပ်ဆင်ထားသောဖြန့်ဖြူးရေးထရန်စဖော်မာ 200kva နှင့် pad mounted အမျိုးအစားအကြား ကွာခြားချက်များ ရှိပါသလား။

1. တပ်ဆင်ထားသော ဖြန့်ချီရေး ထရန်စဖော်မာ 200kva တိုင်ကို မြေပြင်အထက် သတ်မှတ်ထားသော အမြင့်တွင် ကိရိယာတိုင်ပေါ်တွင် တပ်ဆင်ထားသည်။ ၎င်းသည် အဖိုးတန်မြေယာအရင်းအမြစ်များကို မသိမ်းပိုက်ဘဲ မြေပြင်နေရာအပေါ် သက်ရောက်မှုအနည်းငယ်သာရှိသည်။ တပ်ဆင်ထားသော ထရန်စဖော်မာအား ကွန်ကရစ်အခြေတွင် ထားရှိကာ ဧရိယာတစ်ခုလိုအပ်သည်။

2. ၎င်းကို လေထဲတွင် ဆိုင်းငံ့ထားသောကြောင့် လူနှင့် တိရစ္ဆာန်များ ထိတွေ့ရန် အလားအလာနည်းသောကြောင့် ၎င်းကို အတော်လေး လုံခြုံစေသည်။ သို့သော်လည်း ဖြတ်သွားသည့်အခါ အလွန်အမင်း ကြောက်ရွံ့နေရန် မလိုအပ်ပါ။ ပုံမှန်အကွာအဝေးကို ထိန်းထားရုံနဲ့ လုံလောက်ပါတယ်။ pad တပ်ဆင်ထားသော transformer ကို အတော်လေး ဖုံးကွယ်ထားသည့်ပုံစံဖြင့် တပ်ဆင်ထားသည်။

3. Transformer တစ်ခုစီတွင် ပုံမှန်အားဖြင့် 5 kVA မှ 167 kVA အထိ အကန့်အသတ်ရှိသော power supply range ရှိသည်။ လိုင်းတစ်ခုတည်းရှိ သုံးစွဲသူအနည်းစုအား ပါဝါထောက်ပံ့ရန်အတွက် အဓိကအားဖြင့် ၎င်းကိုအသုံးပြုသည်။ သို့သော်လည်း pad တွင်တပ်ဆင်ထားသော transformer သည် 75 kVA မှ 3000 kVA မှအတော်လေးပိုကြီးသောစွမ်းရည်ရှိသည်။

4. မြေအောက် မြှုပ်နှံထားသော စက်ပစ္စည်းများနှင့် နှိုင်းယှဉ်ပါက၊ ဤ overhead တပ်ဆင်မှုနည်းလမ်းသည် ပစ္စည်းကုန်ကျစရိတ်နှင့် ဆောက်လုပ်ရေးအခက်အခဲ နည်းပါးပါသည်။ ၎င်းသည် အလွန်စျေးသက်သာပြီး လက်တွေ့ကျသော ပါဝါထောက်ပံ့မှုဖြေရှင်းချက်ဖြစ်သည်။

5. တိုင်တွင်တပ်ဆင်ထားသောဖြန့်ချီရေးထရန်စဖော်မာ 200kva သည် အများအားဖြင့် လျှပ်ကာနှင့်အပူကို ခွဲထုတ်ရန်အတွက် အအေးခံဆီဖြည့်ထားသော ဆလင်ဒါဆီတိုင်ကီတစ်ခုဖြစ်သည်။ ထိပ်သည် ဗို့အားမြင့်ချိတ်ဆက်မှုဂိတ်ဖြစ်ပြီး အောက်ခြေသည် ဗို့အားနိမ့်ချိတ်ဆက်မှုဂိတ်ဖြစ်သည်။ ဒီဇိုင်းက အရမ်းကျစ်လစ်တယ်။ ဘေးကင်းစေရန်အတွက်၊ ၎င်းသည် မကြာခဏ မိုးကြိုးပစ်ခြင်းနှင့် ဆားကစ်တိုခြင်းများကို ကာကွယ်ရန် လျှပ်စီးကြောင်းဖမ်းကိရိယာများနှင့် fuses များကို ပေါင်းစပ်ထားသည်။

Pole Mounted Transformers ၏ အဓိက အစိတ်အပိုင်းများ

Front Mounting အမျိုးအစား LV DB

Pole Line Hardware

Pole Mounted Transformer

Side Mounting အမျိုးအစား LV DB

စက်ပစ္စည်းများ ထုတ်လုပ်ခြင်း။

သတ္တုပြားအကွေ့အကောက်စက်

ဆီဖြည့်ယူနစ်

Transformer Oven နှင့် Casting Unit

Transformer မီးဖို

စစ်ဆေးမှုဌာန

ထရန်စဖော်မာများ လုပ်ဆောင်နေပါသည်။

Transformer ကို အခြောက်ခံပါ။

အကွေ့အကောက်များတွင် Transformer ၂

အကွေ့အကောက်များတွင် Transformer

Transformer သည် စုစည်းနေပါသည်။
