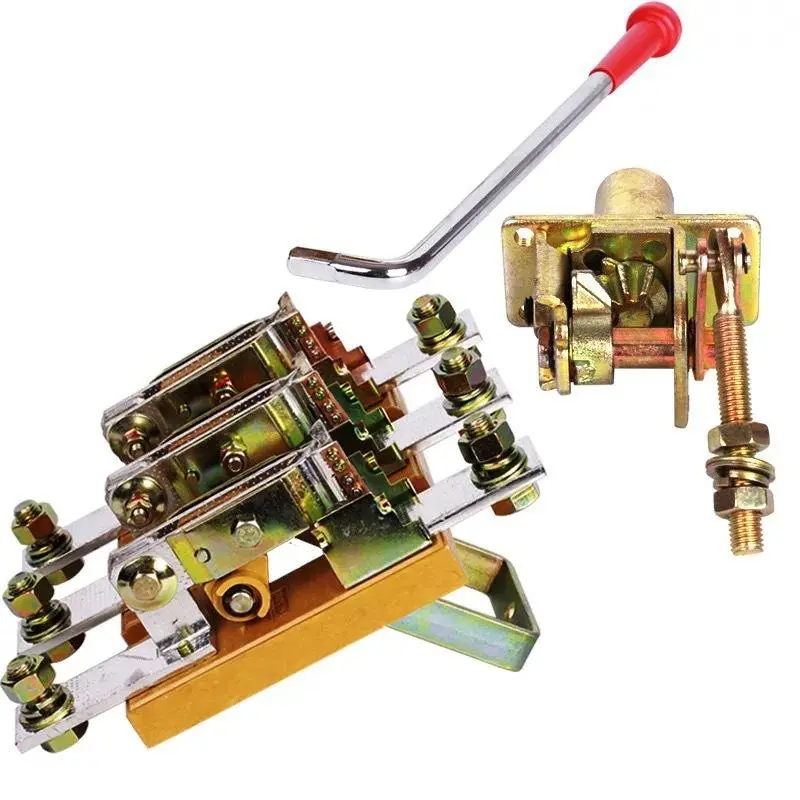

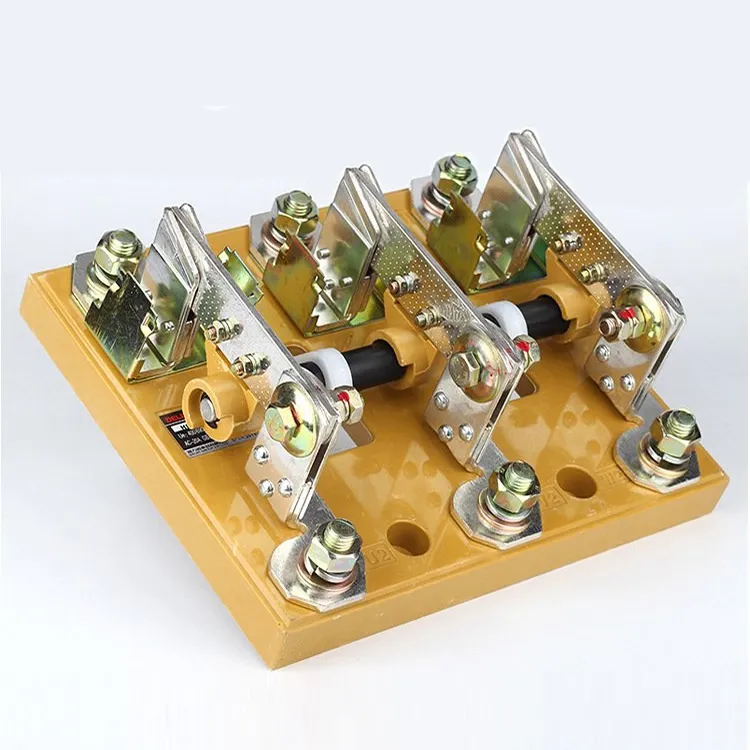

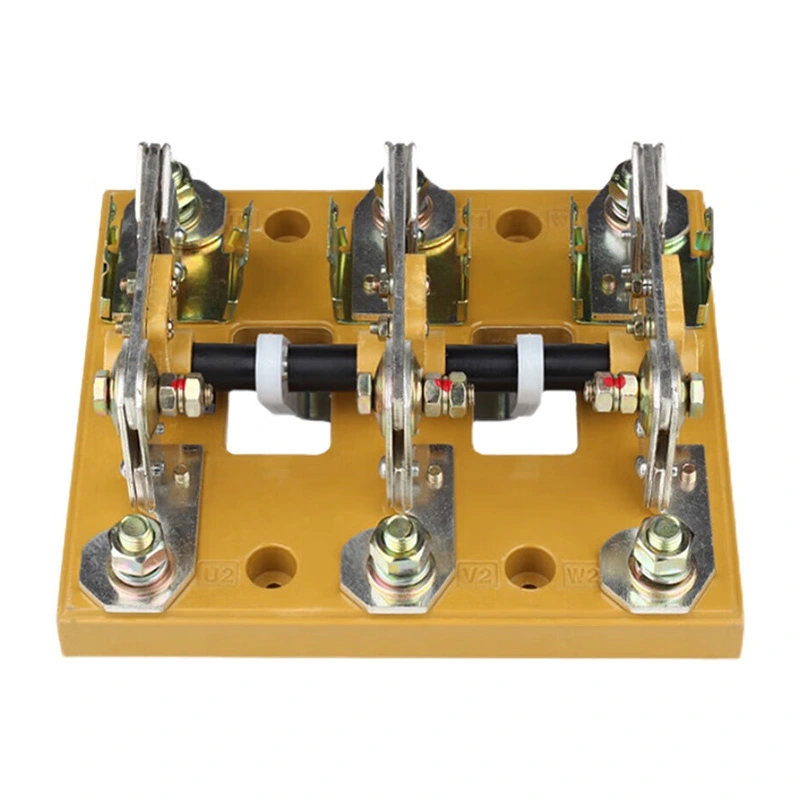

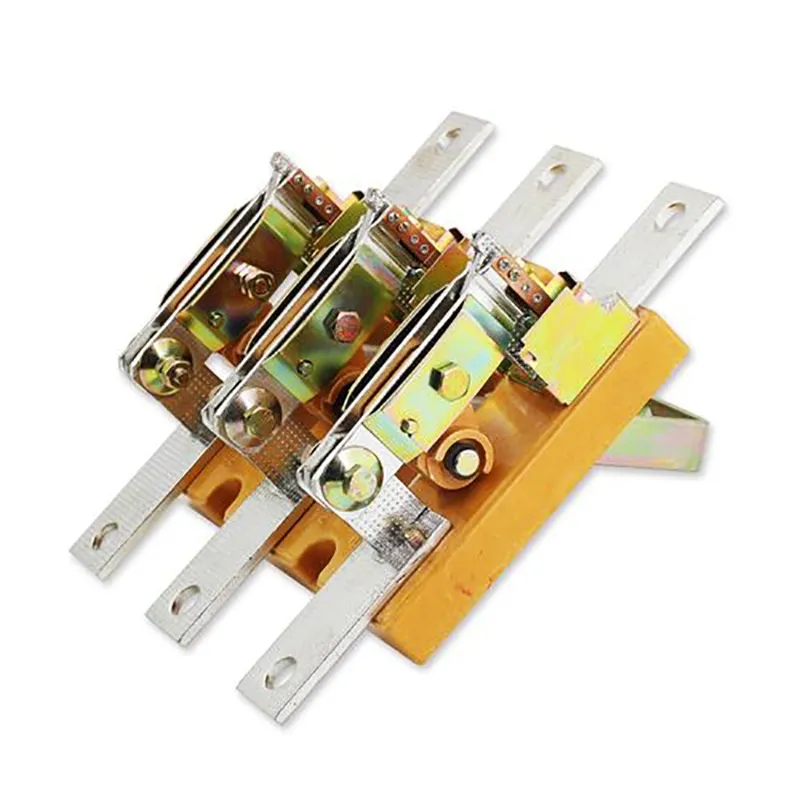

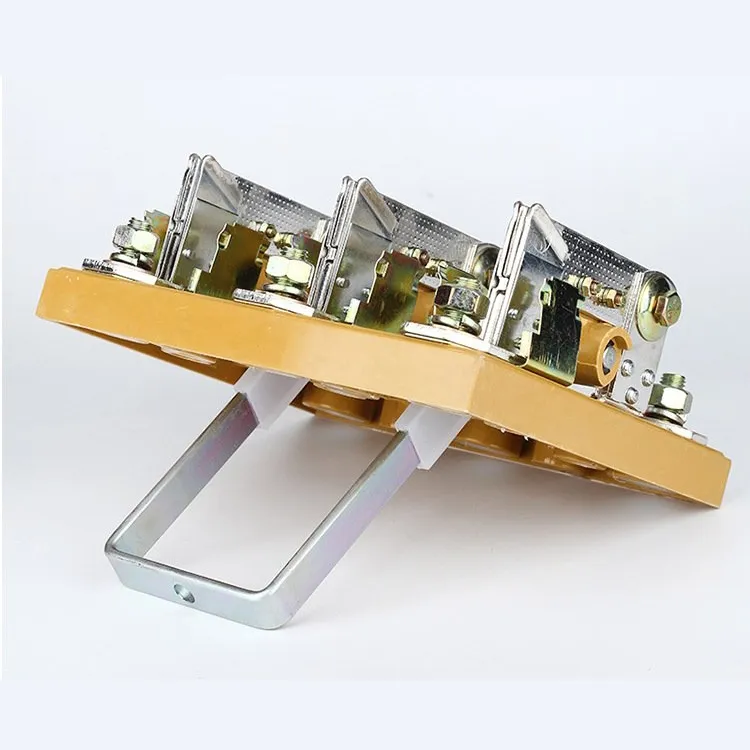

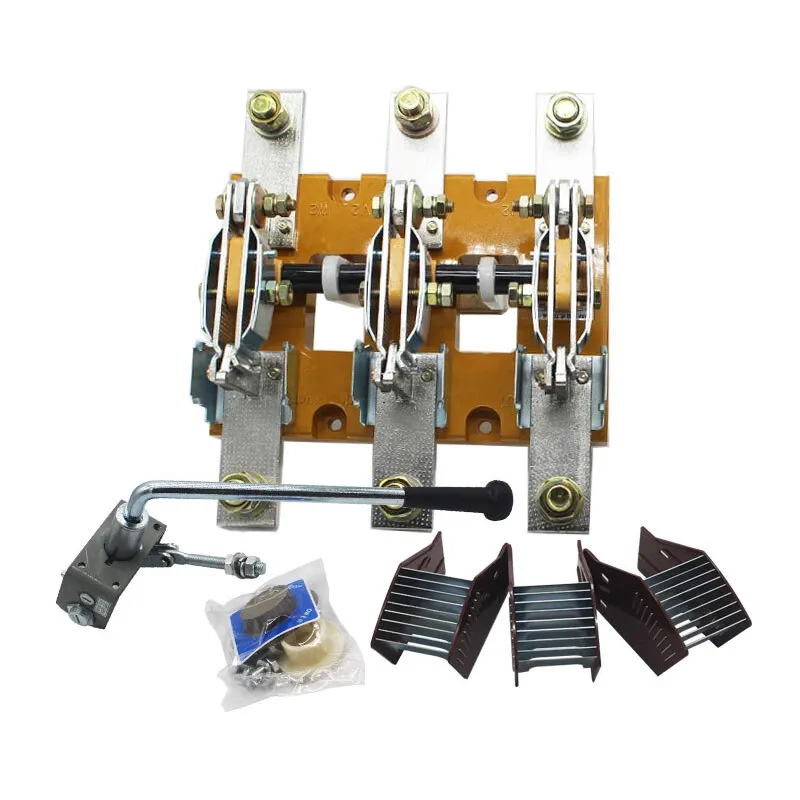

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

ယုံကြည်စိတ်ချရသောလျှပ်စစ်ဓာတ်အားခန်းသုံး 800 amp 3 အဆင့်ဖြတ်ခလုတ်ကိုထုတ်လုပ်ရန်အတွက် Wenzhou XiFa Electric Power Equipment Co., Ltd သည် တာရှည်ဝန်ဆောင်မှုသက်တမ်းကိုသေချာစေရန်အတွက် အရည်အသွေးမြင့်ကြေးနီအဆက်အသွယ်များနှင့် ခိုင်ခံ့သောအိမ်ရာများကိုအသုံးပြုပါသည်။ ဤအတောအတွင်း၊ လျှပ်စစ်ဗီရို 800 amp 3 phase disconnect switch တစ်ခုစီသည် အမြင်အာရုံတွင် သိသာထင်ရှားသော ချိတ်ဆက်မှုပြတ်တောက်သည့်အမှတ်ကို ပေးစွမ်းနိုင်ရုံသာမက panel သို့မဟုတ် နံရံတပ်ဆင်ခြင်းအတွက်ပါ လိုက်ဖက်အောင် ကျစ်လစ်ပြီး ရိုးရှင်းသော ဒီဇိုင်းတစ်ခုရှိသည်။ ဤအတောအတွင်း၊ အမြန်ပို့ဆောင်ခြင်းမပြုမီ စက်ရုံစစ်ဆေးမှုများခံယူရန် လျှပ်စစ်ဝန်ကြီးအဖွဲ့ 800 amp 3 အဆင့်ခလုတ်တစ်ခုစီအား ချိတ်ဆက်မှုဖြုတ်ရန် လိုအပ်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

800 amp 3 phase disconnect switch သည် ပါဝါရင်းမြစ်များကို သီးခြားခွဲထုတ်ရန်၊ switching operations များ လုပ်ဆောင်ခြင်းနှင့် low current circuits များကို ချိတ်ဆက်ခြင်း သို့မဟုတ် ဖြတ်တောက်ခြင်းအတွက် အဓိကအသုံးပြုသည့် ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းတွင် arc ကိုငြိမ်းသတ်နိုင်စွမ်းမရှိပါ။ ပွင့်လင်းသောအနေအထားတွင်ရှိသောအခါ၊ အဆက်အသွယ်များသည် ရှင်းရှင်းလင်းလင်းမြင်နိုင်သော ချိုးခြင်းဖြင့် သတ်မှတ်ထားသော insulation အကွာအဝေးကို ထိန်းသိမ်းထားသည်။ ပိတ်ထားသောအနေအထားတွင်ရှိသည့်အခါ၊ switch သည် ပုံမှန်လည်ပတ်နေသောလက်ရှိကိုသယ်ဆောင်နိုင်သည့်အပြင် short circuit current ကဲ့သို့သောပုံမှန်မဟုတ်သောအခြေအနေများကိုအချိန်အတိုင်းအတာတစ်ခုအထိခံနိုင်ရည်ရှိသည်။

အခြေအနေအများစုတွင် 800 amp 3 အဆင့်ဖြတ်တောက်သည့်ခလုတ်ကို low voltage isolators အဖြစ်အသုံးပြုသည်၊ ဆိုလိုသည်မှာ ၎င်းတို့သည် 1 kV အောက်ဗို့အားအတွက် အဆင့်သတ်မှတ်ထားသည်။ ၎င်းတို့၏ လည်ပတ်မှု နိယာမနှင့် တည်ဆောက်မှုမှာ အတော်လေး ရိုးရှင်းသော်လည်း ၎င်းတို့ကို အမြောက်အမြား ထုတ်လုပ်ထားပြီး ၎င်းတို့၏ ယုံကြည်စိတ်ချရမှုသည် အရေးကြီးပါသည်။ ရလဒ်အနေဖြင့် ၎င်းတို့သည် ဓာတ်အားခွဲရုံများနှင့် ဓာတ်အားပေးစက်ရုံများ၏ ဒီဇိုင်း၊ တည်ဆောက်မှုနှင့် ဘေးကင်းလုံခြုံစွာလည်ပတ်မှုတွင် အရေးကြီးသောအခန်းကဏ္ဍမှ ပါဝင်လျက်ရှိသည်။

800 amp 3 phase disconnect switch ၏ အဓိပ္ပါယ်ဖွင့်ဆိုချက်မှာ load current ကို နှောက်ယှက်ခြင်း မပြုနိုင်ပေ။ ဆားကစ်သည် လျှပ်စီးကြောင်းမရှိသည့်အခါမှသာ အဖွင့် သို့မဟုတ် ပိတ်နိုင်သည်။ 800 amp 3 အဆင့် ချိတ်ဆက်မှုဖြတ်တောက်သည့်ခလုတ်အတွက် ပုံမှန်ရည်ညွှန်းချက်များသည် ၎င်းတို့၏လုပ်ဆောင်ချက်များ၊ အင်္ဂါရပ်များ၊ အမျိုးအစားခွဲခြားမှုများ၊ အပလီကေးရှင်းများ၊ လွဲမှားစွာလည်ပတ်မှုဆန့်ကျင်ရေးမြှင့်တင်မှုများ၊ ပြုပြင်ထိန်းသိမ်းမှုအလေ့အကျင့်များနှင့် ဘုံပြဿနာများကို ဖုံးလွှမ်းထားသည်။

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

ထုတ်လုပ်မှု ကန့်သတ်ချက်-

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielectric ခွန်အား (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
လက်ရှိအလုပ်လုပ်နေသော le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
မော်တာ ပါဝါ (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	၂၀/၁၀	၂၀/၁၀	၃၀/၁၂	၃၀/၁၂	၄၅/၂၀	၄၅/၂၀	၅၀/၂၅	၅၀/၂၅	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀
ဖန်တီးခြင်းနှင့် ချိုးဖျက်ခြင်း စွမ်းရည်
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA အမြင့်ဆုံးတန်ဖိုး)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanical Life (ကြိမ်)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
လျှပ်စစ်သက်တမ်း (ကြိမ်)
Ue=660V အဆင့်သတ်မှတ်ထားသော လက်ရှိ le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
အလေးချိန် (ကီလိုဂရမ်)
၃ တိုင်	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
၄ တိုင်	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Operating Torque(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

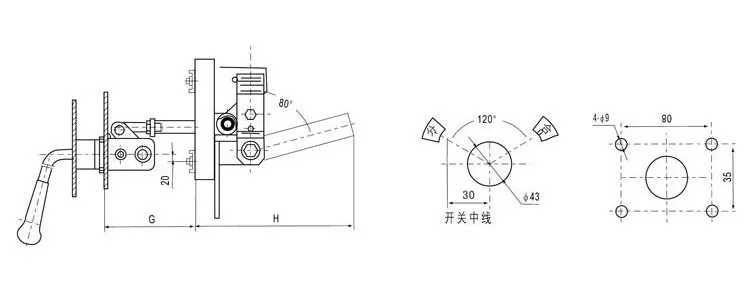

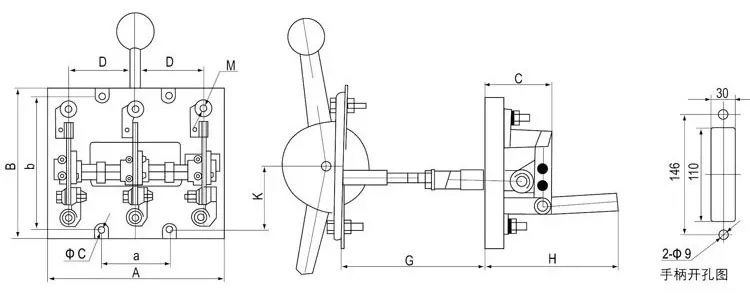

ရိုက်ပါ။		ဖရိမ်အရွယ်အစား (မီလီမီတာ)						တပ်ဆင်အရွယ်အစား (မီလီမီတာ)
ရိုက်ပါ။		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ၉	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ၉	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ၉	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ၉	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ၁၁	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ၁၁	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ၁၁	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ၁၁	85	78	4-M12

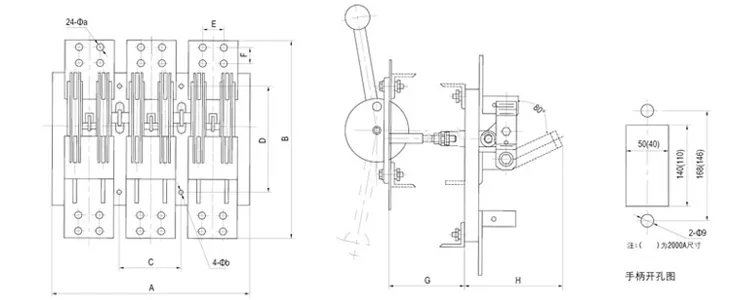

ရိုက်ပါ။	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

ထုတ်လုပ်မှု FAQ-

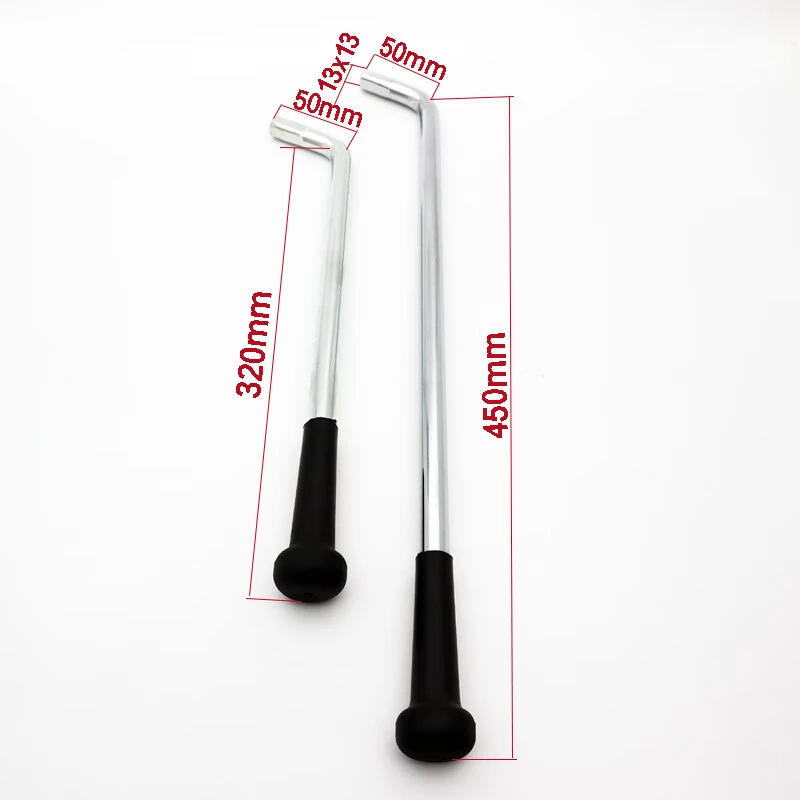

မေး- မတူညီတဲ့ လက်ကိုင်အမျိုးအစားတွေ (rotary vs. lever) ကို ဘယ်လိုရွေးချယ်မလဲ။

A- Rotary လက်ကိုင်များ- ကျစ်လစ်သော၊ မော်တာထိန်းချုပ်ရေးစင်တာများ သို့မဟုတ် တင်းကျပ်သောနေရာများတွင် အသုံးပြုလေ့ရှိသည်။

လီဗာလက်ကိုင်များ- ON/OFF ၏ ရှင်းလင်းသောအချက်ပြမှု လိုအပ်သည့်အခါ ပိုကြီးပြီး မြင်သာအောင် ဦးစားပေးပါသည်။

ရွေးချယ်မှုသည် နေရာလွတ်၊ ဘေးကင်းသော မြင်နိုင်စွမ်းနှင့် အော်ပရေတာ နှစ်သက်မှုအပေါ် မူတည်သည်။

မေး- 800 amp 3 အဆင့်ဖြတ်တောက်မှုခလုတ်ကို မည်သည့်နေရာ၌မဆို တပ်ဆင်နိုင်ပါသလား။

A- ယေဘုယျအားဖြင့် 800 amp 3 phase disconnect switch ကို ဘေးကင်းမှုနှင့် ကုဒ်လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် ဒေါင်လိုက်တပ်ဆင်သင့်သည်။ အချို့သောဒီဇိုင်းများသည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော်လည်း ထုတ်လုပ်သူ၏ညွှန်ကြားချက်များနှင့် ဒေသဆိုင်ရာလျှပ်စစ်ကုဒ်များကို အမြဲလိုက်နာပါ။

မေး- 800 amp 3 အဆင့် ခလုတ်ကို ဖြုတ်လိုက်ခြင်းသည် လော့ခ်ချခြင်း/ tagout (LOTO) လုပ်ထုံးလုပ်နည်းများကို ပံ့ပိုးပေးပါသလား။

A- ဟုတ်ကဲ့၊ 800 amp 3 အဆင့် ချိတ်ဆက်မှုဖြတ်တောက်သည့်ခလုတ် ပါ၀င်သည်၊ မော်ဒယ်အများစုသည် OSHA လော့ခ်ချခြင်း/ tagout ဘေးကင်းရေးလိုအပ်ချက်များကို လိုက်လျောညီထွေရှိစေရန် သော့ခတ်နိုင်သောလက်ကိုင်များ တပ်ဆင်ထားပါသည်။ ၎င်းသည် နည်းပညာရှင်များအား မတော်တဆ ပြန်လည်အားဖြည့်မှုအန္တရာယ်မရှိဘဲ စက်ပစ္စည်းကိရိယာများကို ဘေးကင်းစွာ ဝန်ဆောင်မှုပေးနိုင်စေပါသည်။
