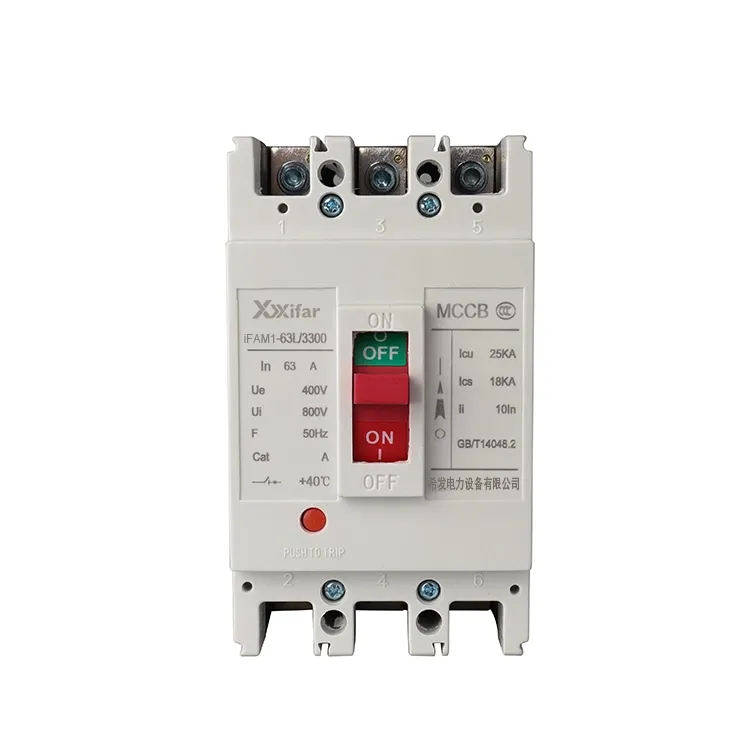

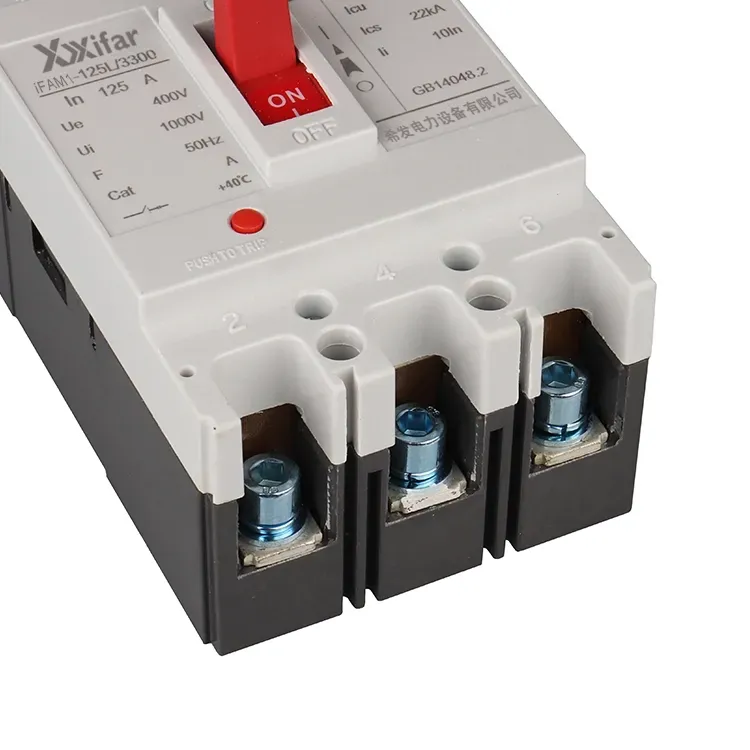

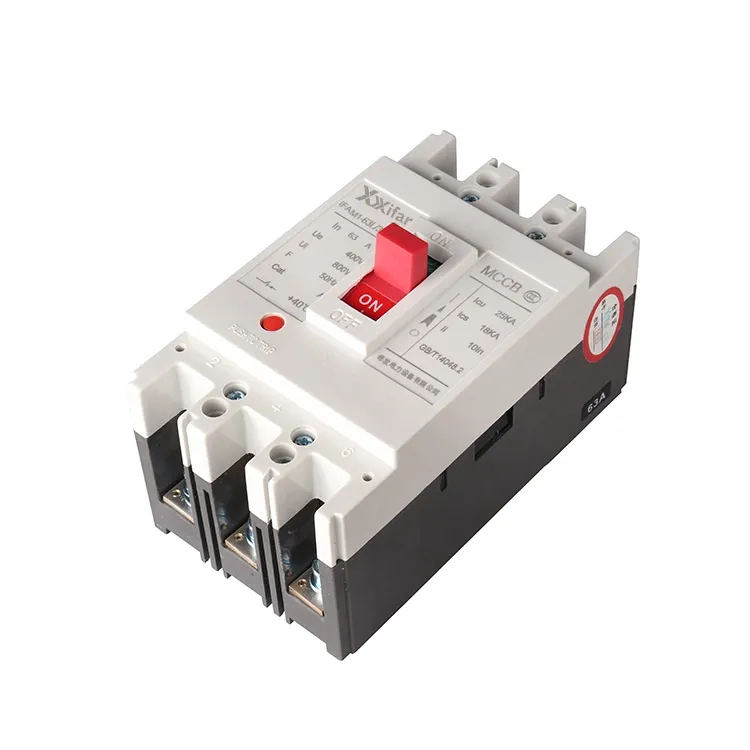

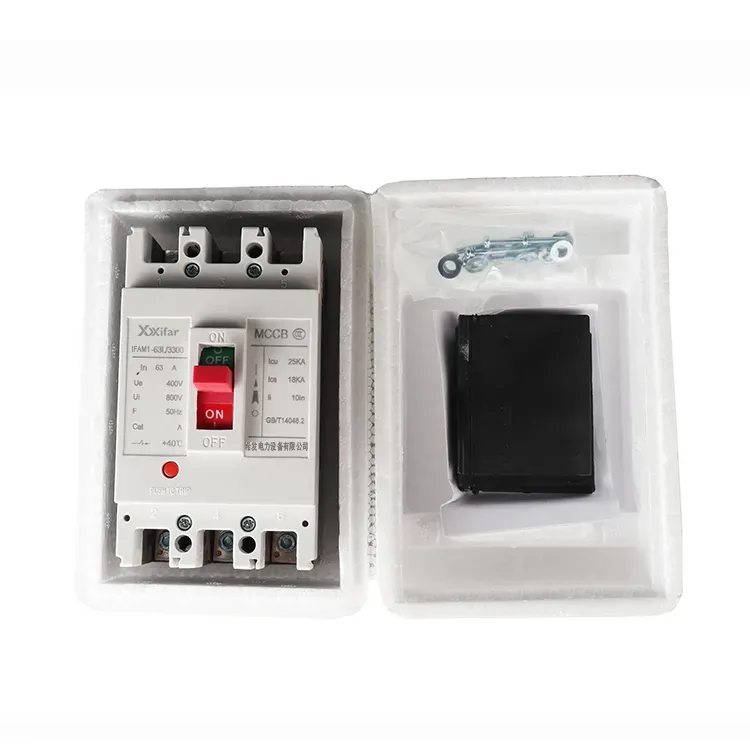

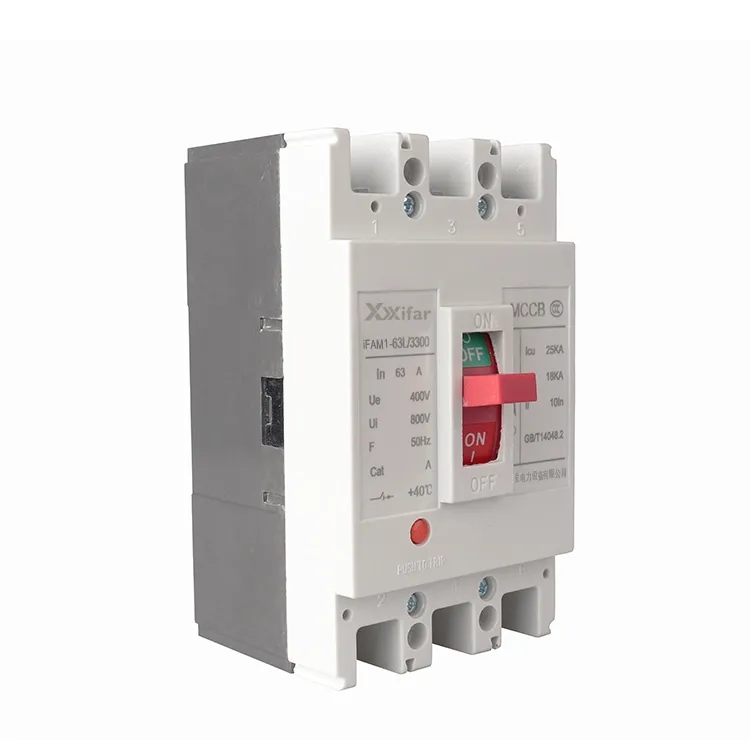

63a 3p Molded Case Circuit Breaker

63a 3p ပုံသွင်းထားသော case circuit breakers များ၏ လည်ပတ်မှုအခြေခံမူများ

(၁) လက်ရှိအာရုံခံခြင်းနှင့် အနှောင့်အယှက်ပေးခြင်း

63a 3p ပုံသွင်းထားသော case circuit breaker အတွင်းတွင်၊ အာရုံခံဒြပ်စင်သည် circuit မှတဆင့်စီးဆင်းနေသော လက်ရှိကို စောင့်ကြည့်သည်။ လျှပ်စီးကြောင်းသည် ကြိုတင်သတ်မှတ်ထားသောအဆင့်ထက် တက်လာသောအခါ၊ ၎င်းသည် tripping ယန္တရားအား တွန်းအားပေးသည့် သံလိုက်စွမ်းအားကို ထုတ်ပေးသည်။ ၎င်းသည် လျှပ်စစ်သံလိုက်လုပ်ဆောင်ချက်ကို အခြေခံ၍ အဆက်အသွယ်များကို လျင်မြန်စွာပွင့်စေပြီး ဆားကစ်ကို ကွဲစေပါသည်။

(၂) အပူဒဏ်ကို ကာကွယ်ပေးခြင်း။

ဝန်ပိုမှုအခြေအနေအောက်တွင်၊ 63a 3p ပုံသွင်းထားသော case circuit breaker ၏အပူဓာတ်သည် အပူတက်လာသည်။ အပူချိန်တိုးလာသည်နှင့်အမျှ bimetal strip သည် ကွေးသွားကာ လည်ပတ်မှု ယန္တရားအား ထုတ်လွှတ်ပြီး ပင်မဆားကစ်ကို ဖြတ်ပစ်လိုက်သည်။ ၎င်းသည် အပူလွန်ကဲခြင်းကို ကာကွယ်ပေးပြီး တာရှည်လျှပ်စီးကြောင်းထက် တာရှည်ခံခြင်းကြောင့် မီးလောင်မှုအန္တရာယ်ကို လျှော့ချပေးသည်။

(၃) ဗို့အားအောက်နှင့် shunt tripping

ထောက်ပံ့ရေးဗို့အားသည် သတ်မှတ်ထားသောအဆင့်တစ်ခုအောက်တွင် ကျဆင်းသွားသောအခါ၊ အောက်ဗို့အားထုတ်လွှတ်မှုအတွင်းရှိ armature သည် ထွက်သွားပြီး၊ ခရီးယန္တရားကို အစပျိုးကာ circuit ကိုဖွင့်သည်။ ထို့အပြင်၊ shunt trip device အား အားဖြည့်သောအခါ၊ ၎င်း၏ armature သည် ဆွဲယူသွားပြီး ပင်မပတ်လမ်းကို ဖြတ်တောက်ကာ တူညီသော tripping ယန္တရားကိုလည်း လည်ပတ်စေသည်။

63a 3p ပုံသွင်းထားသော case circuit breakers ၏ အဓိကလုပ်ဆောင်ချက်များ

(၁) ဝါယာရှော့ဖြစ်ခြင်းမှ ကာကွယ်ပေးခြင်း။

ဝါယာရှော့ဖြစ်သောအခါတွင်၊ လျှပ်စီးကြောင်းသည် အလွန်မြင့်မားသောတန်ဖိုးသို့ သိသိသာသာ တက်လာပါသည်။ 63a 3p ပုံသွင်းထားသော case circuit breaker သည် စက်ပစ္စည်းအား ပြင်းထန်သောလျှပ်စစ်ဖိစီးမှုမှကာကွယ်ရန် ဆားကစ်ကိုဖွင့်ပြီး ချက်ချင်းနီးပါးတုံ့ပြန်သည်။

(၂) ဝန်ပိုခြင်းကို ကာကွယ်ပေးခြင်း။

ဝန်လက်ရှိသည် အချိန်အတိုင်းအတာတစ်ခုအထိ သတ်မှတ်ထားသည့်တန်ဖိုးထက်ကျော်လွန်ပါက၊ 63a 3p ပုံသွင်းထားသော case circuit breaker သည် အလိုအလျောက် လည်ပတ်သွားမည်ဖြစ်သည်။ ၎င်းသည် အပူလွန်ကဲခြင်းနှင့် ဝိုင်ယာကြိုးများနှင့် ချိတ်ဆက်ထားသော စက်ပစ္စည်းများ ပျက်စီးခြင်းမှ ကာကွယ်ပေးသည်။

(၃) အလိုအလျောက် အဆက်ဖြတ်ခြင်း။

ချို့ယွင်းချက်တစ်ခု ဖြစ်ပေါ်သည့်အခါတိုင်း၊ 63a 3p ပုံသွင်းထားသော case circuit breaker သည် လူကိုယ်တိုင်ဝင်ရောက်စွက်ဖက်မှုမရှိဘဲ power supply ကိုဖြတ်တောက်နိုင်သည်။ ထို့အပြင်၊ အဆိုပါလုပ်ဆောင်ချက်သည် လျှပ်စစ်စနစ်အတွင်းရှိ စက်ကိရိယာများနှင့် ဝန်ထမ်းများအား အကာအကွယ်ပေးရာတွင် အရေးကြီးသောအခန်းကဏ္ဍမှ ပါဝင်ပါသည်။

63a 3p ပုံသွင်းထားသော case circuit breaker ပါရာမီတာ-

63a 3p ပုံသွင်းထားသော case circuit breaker နှင့် miniature circuit breakers အကြား ကွာခြားချက်

1. ဝါယာရှော့ဖြတ်နိုင်သော စွမ်းရည်-

ပြတ်တောက်ပြတ်တောက်မှုစွမ်းရည်တွင် ရှင်းရှင်းလင်းလင်း ကွာခြားချက်ရှိပါသည်။ 63a 3p ပုံသွင်းထားသော case circuit breakers များသည် ပုံမှန်အားဖြင့် 400V တွင် 36kA မှ 120kA ခန့် အဆုံးစွန်သော breaking capacity ကို ပေးစွမ်းနိုင်ပြီး 63a 3p အသေးစား circuit breakers များကို များသောအားဖြင့် 6kA မှ 10kA အကွာအဝေးတွင် အဆင့်သတ်မှတ်ထားပါသည်။

2. ကာကွယ်မှုဝိသေသလက္ခဏာများကို ချိန်ညှိနိုင်မှု-

63a 3p MCCB ဖြင့်၊ overload နှင့် short  circuit protection ကို သီးခြားသတ်မှတ်နိုင်ပြီး ခရီးစဉ်တန်ဖိုးများကို ကိုယ်တိုင်ချိန်ညှိနိုင်သည်။ အီလက်ထရွန်းနစ် ခရီးစဉ်ယူနစ်များသည် အဆင့်ပေါင်းများစွာ အကာအကွယ်ပေးစွမ်းနိုင်သည်။ ဆန့်ကျင်ဘက်အနေနှင့်၊ 63a 3p MCB တွင် ချိန်ညှိ၍မရသော စံ B၊ C၊ သို့မဟုတ် D မျဉ်းကွေးများဖြင့် ပေါင်းစပ်အပူသံလိုက်ယန္တရားကို အသုံးပြုထားသည့် ပုံသေကာကွယ်မှုလက္ခဏာများရှိသည်။

3. တပ်ဆင်မှုနှင့် စက်ပိုင်းဆိုင်ရာ ခွန်အား-

ပိုမိုလုံခြုံသောချိတ်ဆက်မှုကိုသေချာစေရန် 63a 3p ပုံစံထုတ်ထားသော ဆားကစ်ဘရိတ်ကာများကို ယေဘူယျအားဖြင့် တပ်ဆင်ထားသည်။ ၎င်းတို့ကို တုန်ခါမှုနှင့်အတူ ပိုမိုမြင့်မားသော လက်ရှိအပလီကေးရှင်းများနှင့် ပတ်ဝန်းကျင်များအတွက် သင့်လျော်စေသည်။ အခြားတစ်ဖက်တွင်မူ 63a 3p MCB များသည် အဆင်ပြေသော်လည်း စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှုနည်းသော စံ 35mm DIN သံလမ်းများတွင် အမြန်တပ်ဆင်ရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။

4. ပုံမှန်အပလီကေးရှင်းများ-

63a 3p MCCB များကို စက်မှုစွမ်းအားဖြန့်ဖြူးရေးစနစ်များ၊ မော်တာကာကွယ်ရေးနှင့် အလယ်တန်း သို့မဟုတ် တတိယအဆင့်တွင် feeder circuit များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။ သို့သော်၊ 63A 3P MCB များသည် လူနေအိမ် သို့မဟုတ် စီးပွားဖြစ် တပ်ဆင်မှုများတွင် အလင်းရောင်နှင့် socket ပလပ်များကဲ့သို့သော နောက်ဆုံးဖြန့်ဖြူးပတ်လမ်းများအတွက် အဓိကရည်ရွယ်ပါသည်။
