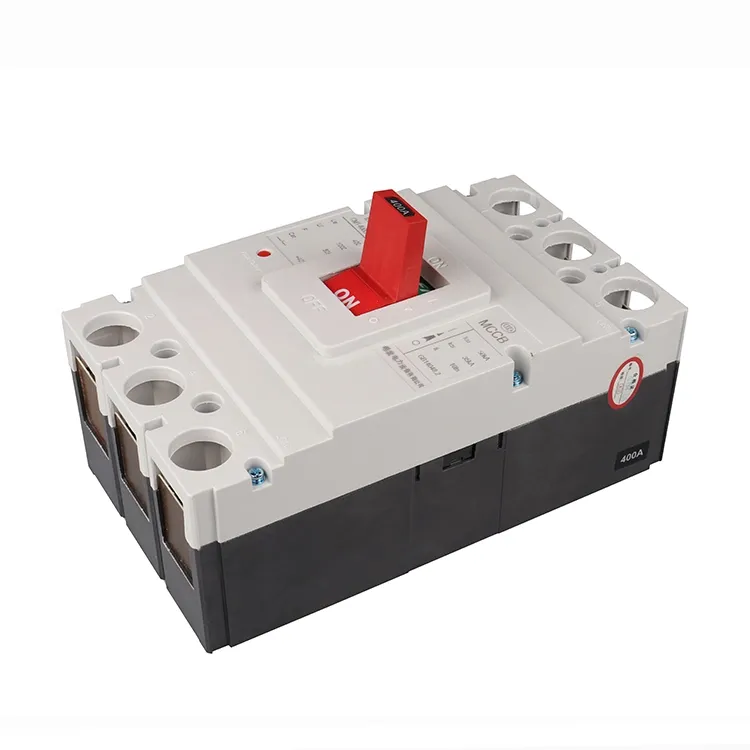

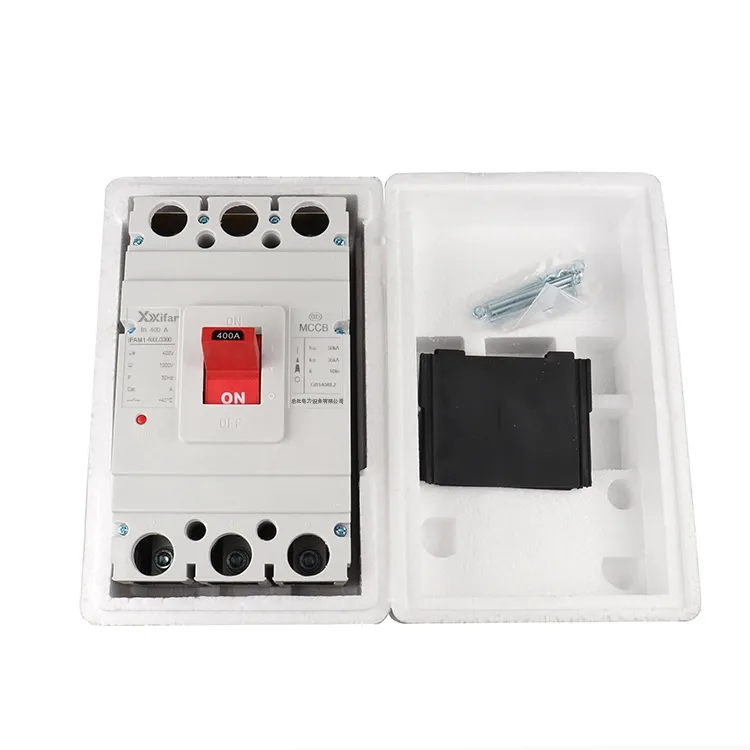

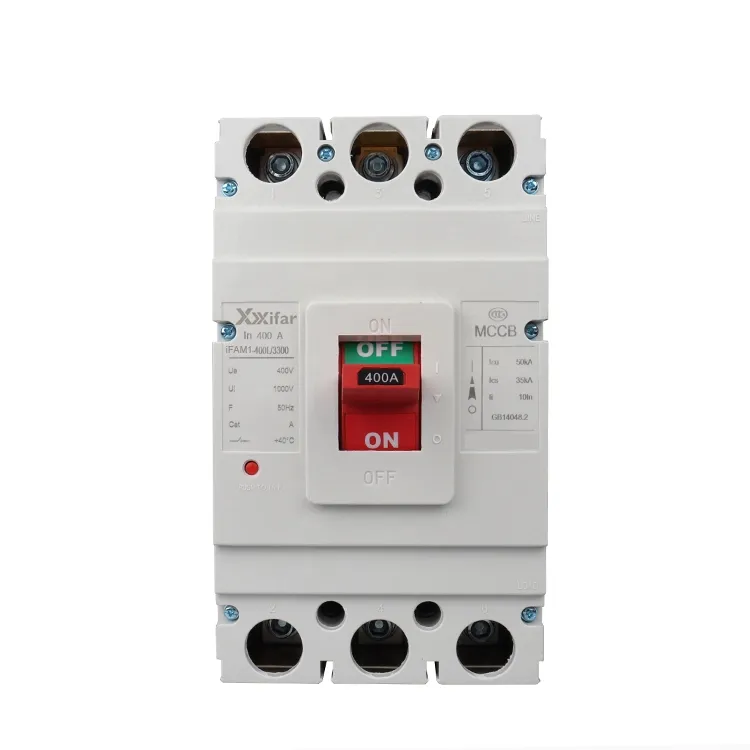

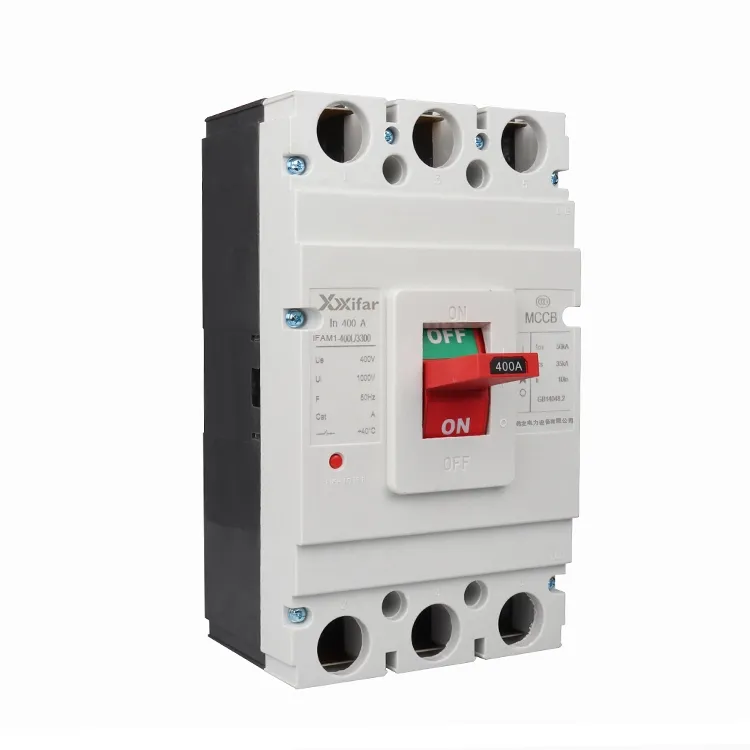

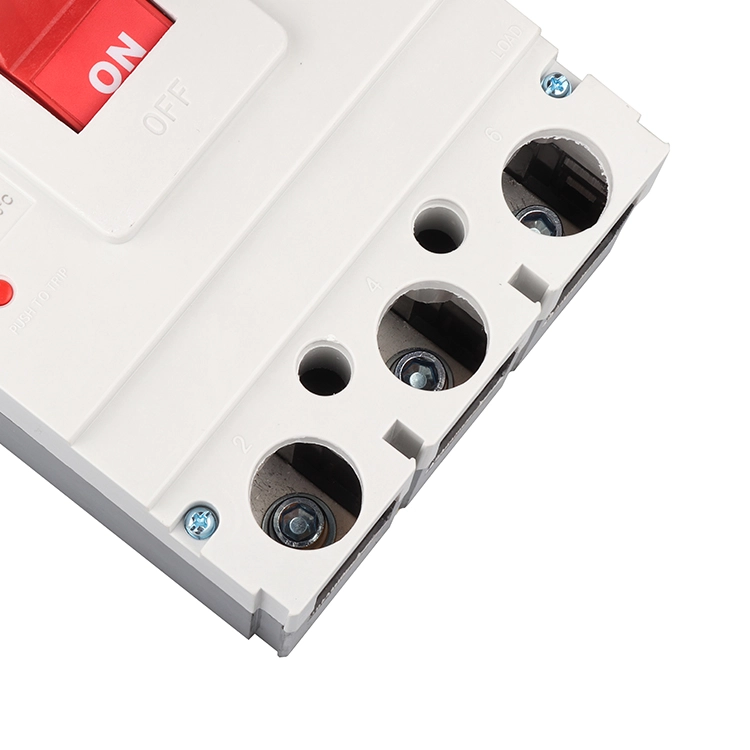

400a 3p Mccb Enclosed Molded Case Switch

400a 3p mccb enclosed molded case switch သည် ပုံသွင်းထားသော insulating enclosure နှင့် air insulation ပါရှိသော breaker အမျိုးအစားဖြစ်သည်။ ကေဘယ်လ်များနှင့် လျှပ်စစ်ပစ္စည်းများကို ကာကွယ်ရန် ကူညီပေးသည့် အဆင့်သတ်မှတ်ထားသော အကွာအဝေးအတွင်း ပုံမှန်လျှပ်စီးကြောင်းများနှင့် အမှားအယွင်းများ နှစ်ခုလုံးကို အနှောင့်အယှက်ဖြစ်စေရန် သို့မဟုတ် ခွဲထုတ်ရန် ဗို့အားနိမ့်ဖြန့်ဖြူးမှုစနစ်များတွင် တပ်ဆင်အသုံးပြုလေ့ရှိသည်။ A 400a 3p mccb enclosed molded case switch အတွက် အသုံးများသော tripping နည်းလမ်းများတွင် သံလိုက်တစ်ခုတည်း၊ အပူသံလိုက်နှင့် အီလက်ထရွန်းနစ် ခရီးစဉ်ယူနစ်များ ပါဝင်သည်။

သံလိုက်တစ်ခုတည်းသော ခရီးစဉ်သည် ဝါယာရှော့အခြေအနေများအောက်တွင်သာ လုပ်ဆောင်သည်။ တစ်နည်းဆိုရသော် 400a 3p mccb တွင် အလုံပိတ်ပုံစံသွင်းထားသော case switch သည် short circuit ကဲ့သို့သော ချို့ယွင်းချက်ဖြစ်ပေါ်သည့်အခါမှသာ လည်ပတ်သည်။ ဤအမျိုးအစားကို အပူပေးဆားကစ်များတွင် သို့မဟုတ် သီးခြား overload အကာအကွယ်ပေးထားပြီးဖြစ်သည့် မော်တာဆားကစ်များတွင် အသုံးပြုလေ့ရှိသည်။

အပူသံလိုက် ခရီးစဉ်ယူနစ်များသည် တိုတောင်းသော ဆားကစ် နှစ်ခုလုံးကို တုံ့ပြန်ပြီး လျှပ်စီးကြောင်းအတိုင်း တည်တံ့နေပါသည်။ အချို့သောကာလတစ်ခုအတွက် လက်ရှိ 400A ထက်ကျော်လွန်ပါက သို့မဟုတ် ဝါယာရှော့ဖြစ်သွားပါက၊ 400a 3p mccb ပါသော ပုံသွင်းထားသော case ခလုတ်သည် လည်ပတ်သွားပါမည်။ ၎င်းသည် အကာအကွယ်ယန္တရားနှစ်ခုကို ပေါင်းစပ်ထားသောကြောင့်၊ ယေဘူယျအားဖြင့် ဓာတ်အားဖြန့်ဖြူးမှုတွင် အများအားဖြင့် အသုံးပြုလေ့ရှိသည့် 400a 3p mccb ဖုံးအုပ်ထားသောပုံသွင်းထားသော case switch တွင် ပေါင်းစပ် သို့မဟုတ် နှစ်ထပ်ခရီးအဖြစ် ရည်ညွှန်းသည်။

အီလက်ထရွန်းနစ် ခရီးစဉ်ယူနစ်များသည် ပိုမိုအဆင့်မြင့်ပြီး ရင့်ကျက်သော ဖြေရှင်းချက်ကို ကိုယ်စားပြုသည်။ ဤအမျိုးအစားဖြင့်၊ သံလိုက်ထုတ်ယူခြင်း၊ အပူချိန်ဆက်တင်များနှင့် ခလုတ်တိုက်ခြင်းနှောင့်နှေးခြင်းကဲ့သို့သော ကန့်သတ်ချက်များကို ချိန်ညှိနိုင်ပြီး 400a 3p mccb အလုံပိတ်ပုံသွင်းထားသော case switch သည် ပိုမိုကျယ်ပြန့်သောအသုံးချပရိုဂရမ်များအတွက် သင့်လျော်ပါသည်။ သို့သော်၊ ဤထပ်ထည့်လိုက်သောပြောင်းလွယ်ပြင်လွယ်သည် အများအားဖြင့် ပိုမိုမြင့်မားသောကုန်ကျစရိတ်နှင့်အတူ လာပါသည်။

ဤအမျိုးအစားများအပြင်၊ မော်တာအကာအကွယ်အတွက် အထူးပြုလုပ်ထားသော ပုံသွင်းထားသော ကာစ်ဆားကစ် ဘရိတ်ကာများလည်း ရှိပါသည်။ ထိုသို့သောအပလီကေးရှင်းများအတွက်၊ သံလိုက်ခရီးစဉ်ဆက်တင်သည် ပုံမှန်အားဖြင့်၊ ပုံမှန်အားဖြင့် rated current ထက် ဆယ်ဆပိုမိုမြင့်မားသည်၊ ထို့ကြောင့် ပုံသွင်းထားသော case circuit breaker သည် မလိုအပ်ဘဲ မလိုအပ်ဘဲ ခလုတ်မထိဘဲ မော်တာစတင်ချိန်အတွင်း မြင့်မားသော inrush current ကို ခံနိုင်ရည်ရှိစေပြီး အမှားအယွင်းအခြေအနေများတွင် အကာအကွယ်ပေးနေဆဲဖြစ်သည်။

400a 3p mccb အလုံပိတ်ပုံသွင်းထားသော case switch ပါရာမီတာ-

400a 3p mccb အလုံပိတ်ပုံသွင်းထားသော case switch ၏လုပ်ဆောင်ချက်များ

ဆက်စပ်ပစ္စည်းများသည် 400a 3p mccb အလုံပိတ်ပုံသွင်းထားသော case switch ၏ အခြေခံလုပ်ဆောင်ချက်များကို တိုးချဲ့ပြီး ဖြည့်စွက်ပါ။ ၎င်းတို့သည် ထိန်းချုပ်မှုရွေးချယ်စရာများကို ပေါင်းထည့်ကာ စက်ပစ္စည်း၏ အဓိကအစိတ်အပိုင်းတစ်ခုဖြစ်လာစေရန် ကာကွယ်ရေးဝန်ဆောင်မှုများကို တိုးမြှင့်ပေးသည်။ 400a 3p mccb အလုံပိတ်ပုံသွင်းထားသော case switch ၏ ဘုံဆက်စပ်ပစ္စည်းများတွင် အရန်အဆက်အသွယ်များ၊ နှိုးစက်အဆက်အသွယ်များ၊ shunt trip ယူနစ်များ၊ ဗို့အားထုတ်လွှတ်မှုအောက်၊ မော်တာအော်ပရေတာများနှင့် ပြင်ပလှည့်ပတ်လက်ကိုင်များ ပါဝင်သည်။

1) အရန်အဆက်အသွယ်များ

အရန်အဆက်အသွယ်များကို အဓိကအားဖြင့် 400a 3p mccb ပါသော ပုံသွင်းထားသော case switch သည် အဖွင့် သို့မဟုတ် ပိတ်ခြင်းရှိမရှိ ညွှန်ပြရန် အဓိကအားဖြင့် အသုံးပြုသော်လည်း ၎င်းတို့သည် မှားယွင်းသွားခြင်း ရှိ၊ မရှိ မပြပါ။ ၎င်းတို့သည် control circuit နှင့်ချိတ်ဆက်ထားသည်။ ပုံသွင်းထားသော case circuit breakers များ၊ frame size 400A နှင့် အထက်ရှိသော၊ ပုံမှန်အဖွင့်နှစ်ခုနှင့် ပုံမှန်အပိတ်အဆက်အသွယ်နှစ်ခု၏ configurations များကို 6A ဝန်းကျင်တွင် thermal current ဖြင့် ရရှိနိုင်ပါသည်။ 100A ၏ ဖရိမ်အရွယ်အစားသည် ပုံမှန်အားဖြင့် single-break changeover contact တစ်ခုကို အသုံးပြုပြီး 225A နှင့် 250A နှင့် သမရိုးကျ အပူလျှပ်စီးကြောင်း 3A ခန့်ရှိသော တံတားအဆက်အသွယ်ဖွဲ့စည်းပုံကို လက်ခံကျင့်သုံးရန်။

2) နှိုးစက်အဆက်အသွယ်များ

400a 3p mccb ပါသော ပုံသွင်းထားသော case switch သည် ဝန်ပိုလွန်ခြင်း၊ ဆားကစ်ပြတ်တောက်ခြင်း သို့မဟုတ် ဗို့အားအောက်ကဲ့သို့ ချို့ယွင်းချက်များကြောင့် နှိုးစက်အဆက်အသွယ်များကို အချက်ပြရန် ဒီဇိုင်းထုတ်ထားပါသည်။ ၎င်းတို့၏ လည်ပတ်စီးဆင်းမှုမှာ ယေဘူယျအားဖြင့် 0.3A တွင် AC 380V သို့မဟုတ် 0.15A တွင် DC 220V ဖြစ်သော်လည်း များသောအားဖြင့် 1A ထက် မပိုပါ။ သို့သော်လည်း အပူလျှပ်စီးကြောင်းသည် ပုံမှန်အားဖြင့် 1 မှ 2.5A အတွင်း ကျရောက်သည်။

3) Shunt Trip ယူနစ်

shunt trip ယူနစ်သည် 400a 3p mccb ပါသော ပုံသွင်းထားသော case switch ကို အဝေးမှဖွင့်ရန် ခွင့်ပြုသည်။ ၎င်း၏လည်ပတ်မှုဗို့အား ပင်မဆားကစ်ဗို့အားနှင့် သီးခြားဖြစ်နိုင်သည်။ ၎င်းသည် အချိန်တိုအတွင်း တာဝန်အတွက် ရည်ရွယ်ပြီး ကွိုင်အား အားကောင်းသည့်အချိန်သည် ပုံမှန်အားဖြင့် တစ်စက္ကန့်ထက် မပိုသင့်ပါ၊ သို့မဟုတ်ပါက ကွိုင်ပျက်စီးသွားနိုင်သည်။

coil burnout ကို ကာကွယ်ရန်၊ microswitch ကို shunt trip coil နှင့် ဆက်တိုက်ချိတ်ဆက်ထားသည်။ ကွိုင်အား အားဖြည့်သောအခါ၊ မိုက်ခရိုဆော့ဖ်ကို ပုံမှန်အပိတ်မှ ပုံမှန်အဖွင့်အခြေအနေသို့ ပြောင်းလဲသွားစေသည့် armature ကို ဆွဲဆောင်ပါသည်။ ၎င်းသည် ထိန်းချုပ်မှုပတ်လမ်းကို နှောင့်ယှက်သောကြောင့် ခလုတ်ကို ဖိထားလျှင်ပင် ကွိုင်သည် စွမ်းအင်ရှိနေမည်မဟုတ်ပါ။ ဤဒီဇိုင်းသည် ကွိုင်အပူလွန်ကဲခြင်းမှ ထိရောက်စွာ ကာကွယ်ပေးသည်။ 400a 3p mccb ပါသော ပုံသွင်းထားသော case switch ကို ပြန်လည်သတ်မှတ်ပြီး ပြန်ပိတ်သည်နှင့် တစ်ပြိုင်နက်၊ microswitch သည် ၎င်း၏ ပုံမှန်အတိုင်း ပိတ်ထားသည့် အနေအထားသို့ ပြန်သွားပါသည်။ Shunt trip ယူနစ်များကို မတူညီသော အပလီကေးရှင်းများနှင့် ကိုက်ညီရန် အမျိုးမျိုးသော ထိန်းချုပ်မှုဗို့အားများနှင့် ကြိမ်နှုန်းများဖြင့် ရနိုင်ပါသည်။

4) ဗို့အား ဖြန့်ချိမှုအောက်

ဗို့အားအောက်ထုတ်လွှတ်မှုကို ဗို့အားနည်းသောအခြေအနေများမှ ဆားကစ်များနှင့် ပါဝါပစ္စည်းများကို ကာကွယ်ရန်အတွက် အသုံးပြုပါသည်။ ၎င်း၏ကွိုင်အား ပုံသွင်းထားသော case circuit breaker ၏ supply side နှင့် ချိတ်ဆက်ထားပြီး ကွိုင်အား အားကောင်းလာမှသာ breaker ကို ပိတ်နိုင်သည်။ ဗို့အားအလွန်နည်းပါက 400a 3p mccb ပါသော ပုံသွင်းထားသော case ခလုတ်ကို ပိတ်၍မရပါ။ စနစ်ဗို့အားသည် အောက်ဗို့အားထုတ်လွှတ်မှု၏ အဆင့်သတ်မှတ်ဗို့အားနှင့် ကိုက်ညီကြောင်း သေချာစေရန် အရေးကြီးသည်။ လည်ပတ်မှုအကွာအဝေးသည် ပုံမှန်အားဖြင့် သတ်မှတ်ထားသည့်ဗို့အား၏ 70% နှင့် 35% ကြားဖြစ်သည်။ ဤစက်ပစ္စည်းများကို အမျိုးမျိုးသော အပလီကေးရှင်းများအတွက် မတူညီသော ဗို့အားအဆင့်သတ်မှတ်ချက်များနှင့် ကြိမ်နှုန်းများဖြင့်လည်း ရရှိနိုင်ပါသည်။

5) Motor Operator Mechanism ၊

မော်တာအော်ပရေတာများကို အလိုအလျောက်နှင့် အဝေးထိန်းပိတ်ခြင်းနှင့် ဆားကစ်ဘရိတ်များကိုဖွင့်ခြင်းအတွက် အသုံးပြုပါသည်။ မော်တာဖြင့် မောင်းနှင်သော နှင့် လျှပ်စစ်သံလိုက် နှစ်မျိုးရှိသည်။ မော်တာစနစ်ဖြင့် မောင်းနှင်ထားသော ယန္တရားများကို ပုံသွင်းထားသော ဆားကစ်ဘရိတ်ကာ MCCB များအတွက် ယေဘူယျအားဖြင့် ဖရိန်အရွယ်အစား 400A နှင့် အထက်ရှိသော MCCBs များအတွက် အသုံးပြုကြပြီး လျှပ်စစ်သံလိုက်အော်ပရေတာများသည် MCCB အဆင့်သတ်မှတ်ချက် 225A နှင့် အောက်ရှိ MCCB များအတွက် ပိုမိုသင့်လျော်ပါသည်။
