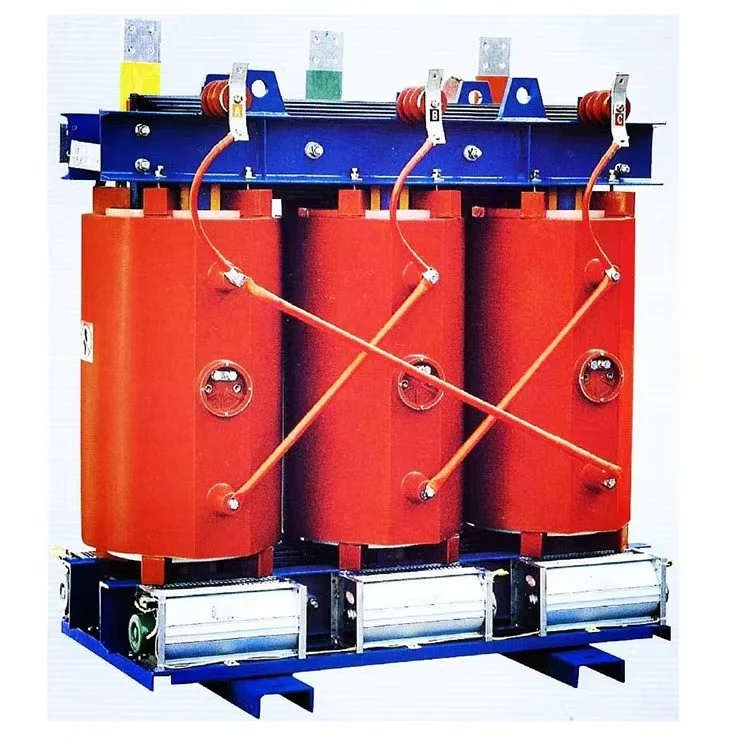

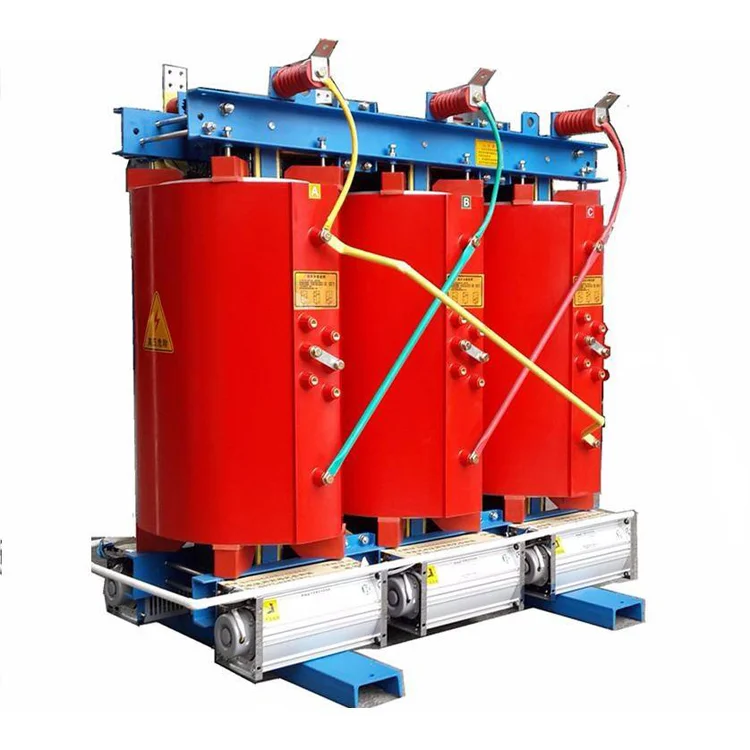

2500 KVA 11 မှ 0.4 KV Dry Type Transformer

2500 kVA 11 မှ 0.4 kV dry type transformer တွင် အဓိကအားဖြင့် အောက်ပါ အစိတ်အပိုင်းများ ပါဝင်သည်- transformer core, transformer windings, transformer insulation, transformer conductors, transformer cooling device, and temperature တိုင်းကိရိယာ။

ကွိုင်များ

2500 kVA 11 မှ 0.4 kV အမျိုးအစား ခြောက်သွေ့သော ထရန်စဖော်မာ ကွိုင်များသည် တိကျသော အကွေ့အကောက်များသော စက်များတွင် ဒဏ်ရာဖြစ်သည်။ ဗို့အားနည်းသော အကွေ့အကောက်များသည် သတ္တုပြားအကွေ့အကောက်များ တည်ဆောက်မှုကို လက်ခံသည်။ ပိုကြီးသော စွမ်းရည်ရှိသော ထရန်စဖော်မာများအတွက်၊ လေဝင်လေထွက်ပြွန်များကို သီးသန့်ထားရှိပါသည်။ အကွေ့အကောက်များပြီးပါက လေဟာနယ် အခြောက်ခံခြင်းကို ဆောင်ရွက်ပါသည်။ သွန်းခြင်းနှင့် အစိုင်အခဲဖြစ်ခြင်းလုပ်ငန်းစဉ်ကို လုပ်ငန်းစဉ်စံနှုန်းများနှင့်အညီ တင်းကြပ်စွာလုပ်ဆောင်ပြီး ကွိုင်အတွင်းတွင် ပူဖောင်းများ သို့မဟုတ် ပျက်ပြယ်ခြင်းမရှိကြောင်း သေချာစေကာ Transformer အား အကောင်းဆုံးလုပ်ဆောင်မှုကို ရရှိစေမည်ဖြစ်သည်။

အူတိုင်

ဤစီးရီး၏ 2500 kVA 11 မှ 0.4 kV ခြောက်သွေ့သောအမျိုးအစား ထရန်စဖော်မာ၏ အူတိုင်ကို အရည်အသွေးမြင့်၊ စိမ့်ဝင်နိုင်စွမ်းမြင့်မားသော စပါးအအေးများကို အသားပေးထားသည့် အအေးခံစီလီကွန်စတီးစာရွက်များဖြင့် ပြုလုပ်ထားသည်။ အဆင့်မြင့် ဆီလီကွန်သံမဏိစာရွက်ဖြတ်တောက်ခြင်းလိုင်းများနှင့် 45° အပြည့်အဝ mitered step lap core stacking နည်းပညာကို လက်ခံကျင့်သုံးပါသည်။ ပင်မခြေလက်အင်္ဂါများကို Class F unidirectional glass fiber တိပ်ဖြင့် ချည်နှောင်ထားပြီး core yoke ပေါ်ရှိ အပေါက်များမပါသော ဆွဲပြားပုံစံအသစ်ကို ပြုပြင်ရန်အတွက် အသုံးပြုပါသည်။ အမာခံမျက်နှာပြင်ကို ယိုစိမ့်မှုအငွေ့ပျံမှု၏လွှမ်းမိုးမှုကို လျှော့ချပေးသည့် epoxy resin ဖြင့် ဖုံးအုပ်ထားပြီး သံလိုက်ပတ်လမ်းဖြန့်ဖြူးမှုကို ထိရောက်စွာ အကောင်းဆုံးဖြစ်အောင်လုပ်ဆောင်ကာ အူတိုင်ဆူညံသံကို လျှော့ချပေးကာ ဝန်ဆုံးရှုံးမှုမရှိစေဘဲ နှင့် ဝန်မရှိသောလျှပ်စီးကြောင်းတို့ကို လျှော့ချပေးသည်။ ၎င်းသည် ဖြန့်ဖြူးမှု ထရန်စဖော်မာ၏ အသွင်အပြင် အရည်အသွေးကို သိသိသာသာ တိုးတက်စေသည်။

ဗို့အားမြင့် အကွေ့အကောက်

2500 kVA 11 မှ 0.4 kV dry type transformer ၏ မြင့်မားသောဗို့အား အကွေ့အကောက်များသည် အကွေ့အကောက်များ၏ အလွှာများကြားရှိ ဗို့အားကို အလွန်လျှော့ချပေးသည့် အပိုင်းခွဲထားသော အလွှာဖွဲ့စည်းပုံကို လက်ခံပါသည်။ ၎င်းကို ဖုန်စုပ်စက်ဖြင့် ကာစ် epoxy resin ဖြင့် ဖွဲ့စည်းထားပြီး အကွေ့အကောက်များ၏ အတွင်းပိုင်းတစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှုအဆင့်ကို လျှော့ချကာ ကွိုင်၏ လျှပ်စစ်စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေပါသည်။ အကွေ့အကောက်အလွှာများကြားတွင် လျှပ်ကာသည် DMD epoxy resin prepreg အထည်ကို အသုံးပြု၍ ဗို့အားခံနိုင်ရည်ကို တိုးမြင့်စေသည်။ အကွေ့အကောက်များသော မျက်နှာပြင်ကို ဖိုက်ဘာမှန်ကွက်ထည်များဖြင့် ပြည့်နှက်ကာ ကွိုင်၏အကျိုးသက်ရောက်မှုကို ခံနိုင်ရည်ရှိစေကာ ဖြန့်ဖြူးမှုထရန်စဖော်မာ၏ တာတိုပတ်လမ်းကို ခံနိုင်ရည်အား တိုးမြင့်စေသည်။ ကွိုင်သည် ဘယ်သောအခါမှ မခြောက် သို့မဟုတ် အက်ကွဲသည်။

ဗို့အားနိမ့် အကွေ့အကောက်-

ဗို့အားနိမ့် အကွေ့အကောက်များသည် သတ္တုပြားတည်ဆောက်မှုကို လက်ခံသည်။ Radial cooling ducts များကို ကွိုင်တွင် အပူပျံ့စေနိုင်စွမ်းကို မြှင့်တင်ရန် အသုံးပြုပါသည်။ 2500 kVA 11 မှ 0.4 kV ခြောက်သွေ့သော transformer ၏ အနိမ့်ဗို့အား အကွေ့အကောက်များကြားတွင် လျှပ်ကာသည် DMD epoxy resin prepreg အထည်ကို အသုံးပြုသည်။ အစွန်းများကို epoxy resin ဖြင့် အလုံပိတ်ထားပြီး ပေါင်းထည့်ခြင်းဖြင့် ပျောက်ကင်းစေပါသည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ

ထုတ်လုပ်ရေးပစ္စည်း

Semi Finished Product ၊

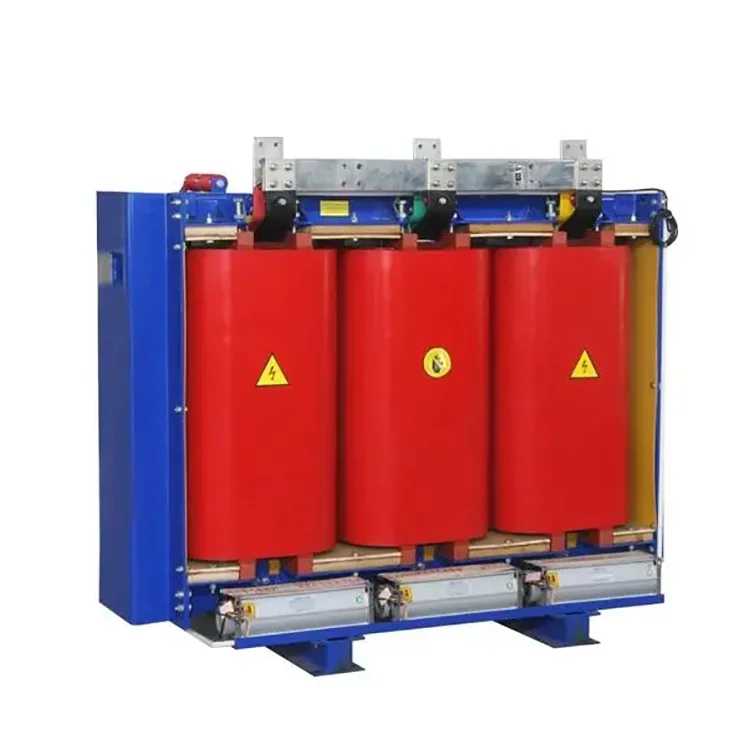

အကာအရံအကာအကွယ် IP21

Transformer Core

Transformer Winding

စမ်းသပ်စင်တာ

အကွေ့အကောက်အလုပ်ရုံဆွေးနွေးပွဲ
