Auxiliary Contacts ပါရှိသော 1600 Amp 3 Pole Mccb

WenZhou XiFa electric Power Equipment Co.,Ltd သည် 1600 amp 3 pole mccb ကို အရန်အဆက်အသွယ်များဖြင့် ထုတ်လုပ်ကာ ပံ့ပိုးပေးသည့် အတွေ့အကြုံရှိ စက်ရုံတစ်ခုဖြစ်ပြီး ၎င်းတွင် Service Short Circuit Breaking Capacity သည် 50kA အထိရောက်ရှိနိုင်ပြီး၊ မည်သည့်လုပ်ဆောင်မှုများကိုမျှ လွဲမှားခြင်း သို့မဟုတ် ငြင်းပယ်ခြင်းမပြုဘဲ တိကျသောအကာအကွယ်ကို ပေးစွမ်းနိုင်သည့်နေရာတွင် ရှိနေပါသည်။ auxiliary contacts များသည် 1600 amp 3 pole mccb molded case circuit breaker တွင် လွဲမှားစွာလည်ပတ်ခြင်းကို ရှောင်ရှားရန် interlocking control ၏ လုပ်ဆောင်ချက်ကို ခွင့်ပြုထားပြီး၊ တစ်ချိန်တည်းတွင် ဖြန့်ဖြူးရေးဘုတ်များထံသို့ status indicator ကို ပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

အရန်အဆက်အသွယ်များပါရာမီတာပါရှိသော 1600 amp 3 pole mccb-

အဆင့်သတ်မှတ်ထားသော Frame Current	1600
ဝင်ရိုးစွန်းအရေအတွက်	3 တိုင်; 3P; ၃ အဆင့်
အလုပ်လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	1000A; 1250A; 1600A
အကြိမ်ရေ	60Hz သို့မဟုတ် 50Hz
အဆုံးစွန်သော တိုတောင်းသော ပတ်လမ်းဖောက်ထွင်းနိုင်မှု	50 kA / 70 kA
ဝန်ဆောင်မှု Short Circuit Breaking Capacity	35 kA / 50 kA
အဆင့်သတ်မှတ်ထားသော အလုပ်ဗို့အား	400 V; 690 V
အဆင့်သတ်မှတ် လျှပ်ကာဗို့အား	800V; 1000 V
စက်ပိုင်းဆိုင်ရာဝန်ဆောင်မှုဘဝ	အကြိမ် 10000
လျှပ်စစ်ဝန်ဆောင်မှုဘဝ	2000 ကြိမ်
Arc အကွာအဝေး	≤100 မီလီမီတာ

Size

ထုတ်ကုန်မုဒ်	ဝင်ရိုးစွန်း	အတိုင်းအတာ
ထုတ်ကုန်မုဒ်	ဝင်ရိုးစွန်း	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

အရန်အဆက်အသွယ်များ မိတ်ဆက်နှင့်အတူ 1600 amp 3 pole mccb-

အရန်အဆက်အသွယ်များပါရှိသော 1600 amp 3 တိုင်ပုံသွင်းထားသော ဆားကစ်ဘရိတ်ကာ MCCB သည် ဗို့အားနိမ့်ဖြန့်ဖြူးမှုစနစ်တွင် လျှပ်စီးကြောင်းကို အလိုအလျောက်ပြတ်တောက်စေရန် ဒီဇိုင်းထုတ်ထားသည်။ ဝန်ပို သို့မဟုတ် ဝါယာရှော့ဖြစ်သောအခါ၊ ၎င်းသည် လည်ပတ်သွားပြီး ပါဝါထောက်ပံ့မှုကို သီးခြားခွဲထုတ်သည်။

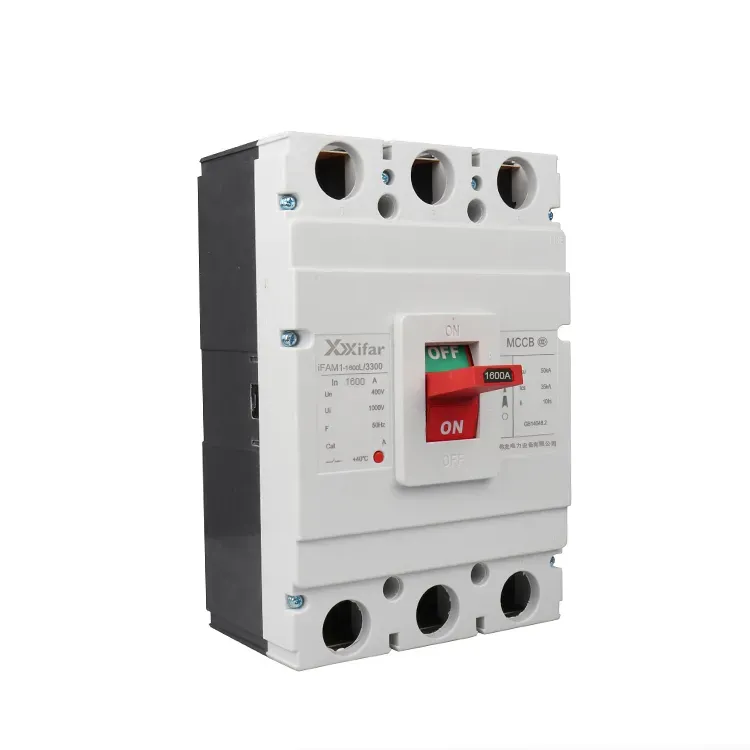

1600 Amp 3 Pole Mccb With Auxiliary Contacts

အရန်အဆက်အသွယ်များပါရှိသော 1600 amp 3 တိုင် mccb သည် မြေသားသတ္တုအစိတ်အပိုင်းများနှင့် တိုက်ရိုက်ထုတ်လွှင့်မှုကို ခွဲထုတ်ရန်အတွက် ပုံသွင်းထားသော insulation case ကို အသုံးပြုသည်။ ကိရိယာအတွင်းတွင် အဓိကအားဖြင့် အပူနှင့် သံလိုက်ယန္တရားများမှတစ်ဆင့် ကာကွယ်မှုကို ရရှိသည်။ ဝန်ပိုနေသောအခြေအနေများအောက်တွင်၊ အပူယူနစ်ရှိ bimetal ဒြပ်စင်တစ်ခုသည် အပူတက်လာပြီး လက်ရှိသတ်မှတ်ထားသည့်ကန့်သတ်ချက်ထက်ကျော်လွန်နေသောကြောင့် ကွေးသွားပါသည်။ ဤရွေ့လျားမှုသည် ခလုတ်တိုက်သည့် ယန္တရားအား တွန်းအားပေးပြီး 1600 amp 3 pole mccb ၏ လက်ကိုင်ကို ပိတ်သည့် အနေအထားသို့ ပြောင်းရန်နှင့် ဆားကစ်ကို ဖြတ်တောက်စေပါသည်။ တိုတောင်းသောဆားကစ်များအတွက်၊ ရုတ်တရက်လျှပ်စီးကြောင်းသည် အရန်အဆက်အသွယ်များပါရှိသော 1600 amp 3 pole mccb ၏ကွိုင်အတွင်း အားကောင်းသောသံလိုက်စက်ကွင်းကိုထုတ်ပေးသည်။ လျှပ်စစ်သံလိုက်စွမ်းအားသည် core ၏နွေဦးအားကိုကျော်ဖြတ်သောအခါ၊ ရွေ့လျားနေသော core ကိုဆွဲထုတ်ပြီး trip bar ကိုမောင်းနှင်ပြီး breaker ကိုချက်ချင်းဖွင့်ကာ၊ ထို့ကြောင့် circuit short circuit ကိုကာကွယ်ပေးသည်။

ပိုမိုကျယ်ပြန့်သောသဘောအရ၊ လေအားလျှပ်ကာဆားကစ်ဘရိတ်ကာများတွင် လေဆားကစ်ဘရိတ်ကာ ACBs များ၊ ပုံသွင်းထားသောကာစ်ဆားကစ်ဘရိတ်ကာ MCCBs နှင့် အသေးစား circuit breakers MCB များပါဝင်သည်။ ပုံသွင်းထားသော case circuit breakers MCCBs များတွင် ပုံမှန်အားဖြင့် သုံးဆင့်ပါဝါအတွက် terminal သုံးခုပါရှိပြီး၊ အလုပ်လုပ်သည့်ဗို့အားမှာ 380 V ဝန်းကျင်ဖြစ်ပြီး ၎င်းတို့သည် စက်မှုဖြန့်ဖြူးရေးစနစ်များနှင့် မော်တာအကာအကွယ်များအတွက် သင့်လျော်သောကြောင့် ၎င်းတို့ထဲမှ အလုပ်လုပ်သောလက်ရှိသည် လူနေအိမ်ဝယ်လိုအားထက် ပိုကြီးသော 1600 amp 3 pole mccb ကဲ့သို့သော အရန်အဆက်အသွယ်များပါရှိသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ အသေးစား circuit breaker များသည် single phase power အတွက် ယေဘူယျအားဖြင့် ဒီဇိုင်းထုတ်ထားပြီး ၎င်းတွင် အလုပ်လုပ်သည့်ဗို့အား 220 V ဝန်းကျင်ရှိပြီး အလုပ်လုပ်သော လက်ရှိသည် auxiliary contacts ရှိသော 3 pole ပုံစံပြုလုပ်ထားသော circuit breaker MCCB ထက် အတော်လေးနိမ့်ပါသည်။ Miniature circuit breaker များကို terminal distribution စနစ်များ တည်ဆောက်ရာတွင် အသုံးပြုပါသည်။ ဤအကြောင်းကြောင့်၊ စံ 1600 amp 3 တိုင် MCCBs ပုံသွင်းထားသော case circuit breakers များသည် ပုံမှန်လူနေအိမ်များအတွက် ရည်ရွယ်ခြင်းမဟုတ်ပါ။
