1250 Amp 3 Pole 600v Mccb Circuit Breaker

လျင်မြန်စွာ ပေးပို့မှုရရှိစေရန် Wenzhou XiFa Electric Power Equipment Co., Ltd သည် 1250 amp 3 pole 600v mccb circuit breaker ကဲ့သို့သော သိုလှောင်ရန်အတွက် ပုံမှန်မော်ဒယ် mccb circuit breaker ကို ထုတ်လုပ်ပါသည်။ ယေဘုယျအားဖြင့်ပြောရလျှင် Wenzhou XiFa Electric Power Equipment Co., Ltd သည် 1250 amp 3 pole 600v mccb circuit breakers များကို 7 ရက်အတွင်း ထောက်ပံ့ပေးနိုင်သည်။ ထို့ထက်မက၊ Wenzhou XiFa သည် 3 တိုင်နှင့် 4 တိုင် mccb ပုံသွင်းထားသော circuit breaker တစ်ခုစီကို အမြန်ပေးပို့ချိန်နှင့် ခိုင်မာသောအရည်အသွေးဖြင့် ထုတ်လုပ်ရန်နှင့် ထောက်ပံ့ပေးရန် ရည်မှန်းထားသည်။ 1250 amp 3 pole 600v mccb circuit breaker တစ်ခုစီသည် ချောမွေ့စွာအသုံးပြုခြင်းအတွေ့အကြုံကိုသေချာစေရန် စက်ရုံစမ်းသပ်မှုတစ်ခုစီကို ဆက်တိုက်လုပ်ဆောင်မည်ဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

1250 amp 3 pole 600v mccb circuit breaker တွင် အဓိကအားဖြင့် အဆက်အသွယ်စနစ်၊ arc extinguishing system နှင့် trip units တို့ဖြစ်သည့် အခြေခံ အစိတ်အပိုင်း ၃ ခု ပါဝင်ပါသည်။ ဤခရီးစဉ်ယူနစ်များသည် လက်ရှိကာကွယ်မှု၊ ဗို့အားကာကွယ်မှု၊ အပူကာကွယ်ရေးနှင့် shunt tripping အပါအဝင် မတူညီသောကာကွယ်မှုလုပ်ဆောင်ချက်များကို ပေးဆောင်သည်။ 1250 amp 3 pole 600v mccb circuit breaker ကို ကိုယ်တိုင် သို့မဟုတ် မော်တာဖြင့် မောင်းနှင်ခြင်းဖြင့် ပိတ်ပါသည်။ အဆက်အသွယ်များကို ပိတ်လိုက်သည်နှင့် ၎င်းတို့အား အခမဲ့ ခရီးထွက်သည့် ယန္တရားဖြင့် ချုပ်နှောင်ထားသည်။ ချို့ယွင်းချက်တစ်ခု ဖြစ်ပေါ်သည့်အခါ သက်ဆိုင်ရာ ခရီးယူနစ်သည် ယန္တရားကို အသက်သွင်းပြီး လက်ကိုင်ကို လွှတ်လိုက်ပြီး 1250 amp 3 pole 600v mccb ဆားကစ်ဘရိတ်ကာကို အလိုအလျောက် လည်ပတ်စေပြီး ဆားကစ်ကို ကာကွယ်ပေးသည်။

1. Shunt ခရီးယူနစ်

shunt trip ကို အဝေးထိန်းစနစ်ဖြင့် လုပ်ဆောင်ရန် အသုံးပြုသည်။ ၎င်းသည် အကွာအဝေးမှ 1250 amp 3 pole 600v mccb circuit breaker မှတဆင့် ဆားကစ်ကို ဖွင့်နိုင်စေပါသည်။

2. လက်ရှိ ခရီးစဉ် ယူနစ်ကျော်

ဤယူနစ်သည် ဝါယာရှော့များနှင့် လျှပ်စီးကြောင်းများကျော်ခြင်းမှ ကာကွယ်ပေးသည်။ လျှပ်စီးကြောင်းသည် ကြိုတင်သတ်မှတ်ထားသောတန်ဖိုးထက်ကျော်လွန်သောအခါ၊ ခရီးယူနစ်မှထုတ်ပေးသော လျှပ်စစ်သံလိုက်စွမ်းအားသည် လက်ကိုင်ကို ထုတ်လွှတ်သည်။ ထို့နောက် ရွေ့လျားနေသော အဆက်အသွယ်သည် နွေဦးအားတွန်းအားအောက်တွင် လျင်မြန်စွာ ကွဲထွက်သွားပြီး ဆားကစ်ကို အနှောင့်အယှက်ပေးသည်။

3. အောက်ဗို့အား ခရီးယူနစ်

ဤယူနစ်သည် ဗို့အားဆုံးရှုံးမှုမှ ကာကွယ်ပေးသည်။ ၎င်း၏ကွိုင်သည် ပါဝါထောက်ပံ့ရေးနှင့် တိုက်ရိုက်ချိတ်ဆက်ထားပြီး ပုံမှန်အခြေအနေများအောက်တွင် စွမ်းအင်ဆက်လက်ရှိနေသဖြင့် 1250 amp 3 pole 600v mccb circuit breaker ကို ပိတ်ထားရန် ခွင့်ပြုသည်။ ထောက်ပံ့မှု ဆုံးရှုံးသွားသောအခါ သို့မဟုတ် ဗို့အား သိသိသာသာ ကျဆင်းသွားသောအခါ၊ သံလိုက်စွမ်းအားသည် အားနည်းသွားကာ spring force ထက် နိမ့်သွားပါသည်။ ထို့နောက် နွေဦးသည် ရွေ့လျားနေသော အူတိုင်ကို မောင်းနှင်ပြီး သော့ချိတ်ကို လွှတ်လိုက်ပြီး 1250 amp 3 pole 600v mccb ဆားကစ်ဘရိတ်ကာကို လည်ပတ်စေသည်။

4. အပူခရီးယူနစ်

ဝန်ပိုလျှပ်စီးကြောင်းသည် 1250 amp 3 pole 600v mccb circuit breaker မှတဆင့် စီးဆင်းသောအခါ၊ လျှပ်စီးကြောင်းကြောင့် thermal trip unit အတွင်းရှိ bimetal strip သည် အပူတက်လာသည်။ သတ္တုနှစ်ခုတွင် ချဲ့ထွင်မှု တူညီသော ကိန်းဂဏာန်းများ ရှိသောကြောင့် ၎င်းတို့သည် အပူပေးသောအခါ မတူညီသော နှုန်းဖြင့် ကွေးကြသည်။ ဤပုံပျက်ခြင်းသည် ခလုတ်တိုက်သည့် ယန္တရားအား တွန်းပို့သဖြင့် 1250 amp 3 တိုင် MCCB ပုံစံထုတ်ထားသော ဆားကစ်ဘရိတ်ကာကို ဖွင့်ကာ ဆားကစ်ကို အနှောင့်အယှက်ဖြစ်စေသည်။

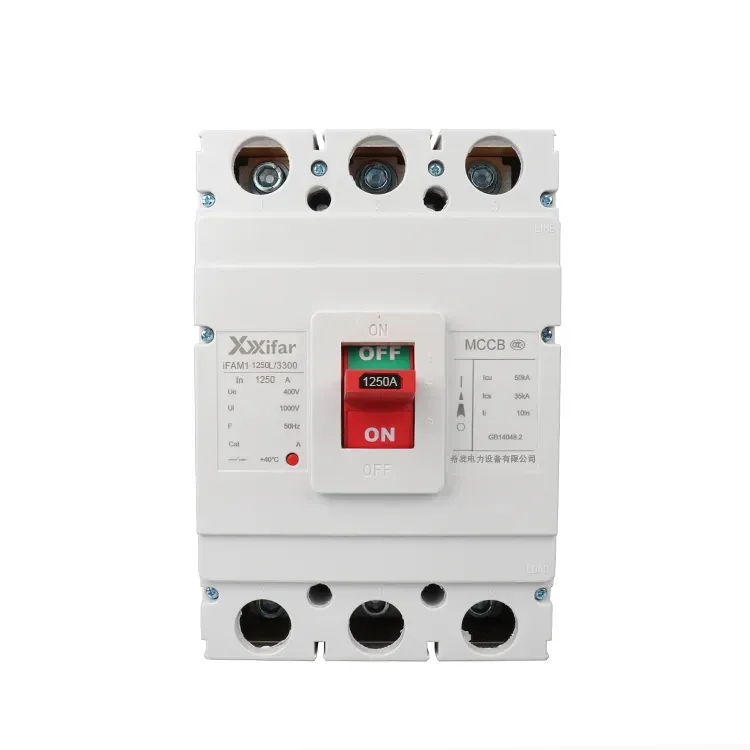

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amp 3 တိုင် 600v mccb circuit breaker သတ်မှတ်ချက်-

အဆင့်သတ်မှတ်ထားသော Frame Current	1250
ဝင်ရိုးစွန်းအရေအတွက်	3 တိုင်; 3P; ၃ အဆင့်
အလုပ်လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။	630A; 700A; 800A; 1000A
အကြိမ်ရေ	60 Hz/50 Hz
အဆုံးစွန်သော တိုတောင်းသော ပတ်လမ်းဖောက်ထွင်းနိုင်မှု	50kA သို့မဟုတ် 70kA
ဝန်ဆောင်မှု Short Circuit Breaking Capacity	35kA သို့မဟုတ် 50kA
အဆင့်သတ်မှတ်ထားသော အလုပ်ဗို့အား	660 V; 690 V
အဆင့်သတ်မှတ် လျှပ်ကာဗို့အား	1000 V
စက်ပိုင်းဆိုင်ရာဝန်ဆောင်မှုဘဝ	အကြိမ် 10000
လျှပ်စစ်ဝန်ဆောင်မှုဘဝ	2000 ကြိမ်
Arc အကွာအဝေး	≤100 မီလီမီတာ

Size

ထုတ်ကုန်မုဒ်	ဝင်ရိုးစွန်း	အတိုင်းအတာ
ထုတ်ကုန်မုဒ်	ဝင်ရိုးစွန်း	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
