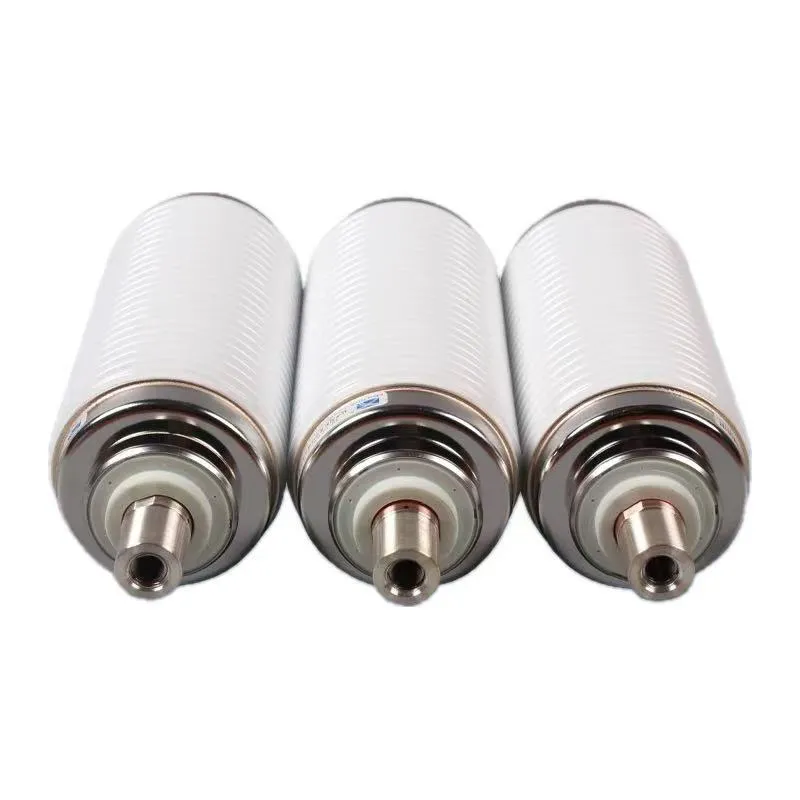

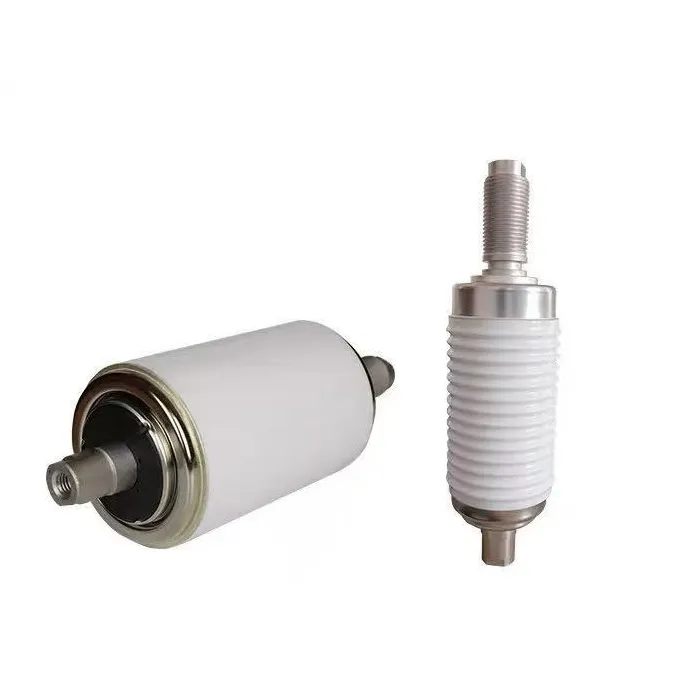

11kv 25ka vcb vacuum bottle interrupter သည် 11kV ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များတွင် တွင်ကျယ်စွာအသုံးပြုသော အလယ်အလတ်ဗို့အားဗို့အား ဖုန်စုပ်ဆားကစ်ဘရိတ်များ၏ core arc-extinguishing အစိတ်အပိုင်းဖြစ်သည်။ CuCr50 အလွိုင်းအဆက်အသွယ်များနှင့် မြင့်မားသောလေဟာနယ် (≤5×10⁻⁴ Pa) အလုံပိတ်ကြွေထည်အခွံကို လက်ခံရရှိပြီး ကျစ်လစ်သောဖွဲ့စည်းပုံ၊ အလေးချိန်ပေါ့ပါးပြီး အထူးကောင်းမွန်သော လျှပ်ကာစွမ်းဆောင်ရည်များပါရှိသည်။ အဆင့်သတ်မှတ်ထားသော short-circuit breaking current သည် 25kA၊ rated current ranges 630A မှ 2000A နှင့် mechanical life သည် operations 10,000 ကျော်ဖြစ်ပြီး IEC 62271-100 စံနှုန်းများနှင့်ကိုက်ညီပြီး စက်မှုနှင့် power distribution အခြေအနေများတွင် indoor switchgear အတွက် သင့်လျော်ပါသည်။
11kv 25ka vcb ဖုန်စုပ်ပုလင်းကြားဖြတ်သူ၏ လည်ပတ်မှုနိယာမသည် ဖုန်စုပ်စက်ကို ငြိမ်းသတ်ခြင်းအပေါ် အခြေခံသည်- ပိတ်သောအခါတွင်၊ ရွေ့လျားနေသောအဆက်အသွယ်ကို လက်ရှိလမ်းကြောင်းတစ်ခုအဖြစ် ဖွဲ့စည်းကာ တည်ငြိမ်သောအဆက်အသွယ်ကို ဆက်သွယ်ရန် လည်ပတ်မှုယန္တရားမှ မောင်းနှင်ပါသည်။ ဖွင့်သည့်အခါ၊ ချက်ချင်း dielectric ခွန်အားပြန်လည်ရယူခြင်းဖြင့် လေဟာနယ်တွင် အမှုန်သိပ်သည်းဆနည်းသောကြောင့် လျင်မြန်စွာအေးပြီး ငြိမ်းသွားသည့် arc တစ်ခုထုတ်လုပ်ရန် သီးခြားအဆက်အသွယ်များကို ထုတ်ပေးသည်။ လည်ပတ်နေစဉ်အတွင်း၊ အကာအရံစနစ်သည် သတ္တုအခိုးအငွေ့ထွက်ခြင်းကို တားဆီးရန် arc စွမ်းအင်ကို စုပ်ယူမည်ဖြစ်ပြီး၊ စတီးလ်မှ ဖိုသည် ထိတွေ့လှုပ်ရှားမှုအတွင်း လေဝင်လေထွက်ကောင်းစေပြီး ပါဝါစနစ်၏ တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။
| နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ | သတ်မှတ်ချက် |
| အဆင့်သတ်မှတ်ထားသော ဗို့အား(Un) | 11kV |
| Short-Circuit Breaking Current(I₅n) အဆင့်သတ်မှတ်ထားသည် | 25KA(4စက္ကန့်) |
| အဆင့်သတ်မှတ်ထားသော လက်ရှိ(In) | 630A/1250A/1600A/ 2000A |
| Short-Circuit Making Current (Imak) အဆင့်သတ်မှတ်သည် | 63KA(တောင်ထိပ်) |
| Internal Vacuum Pressure | ≤5×10-4 Pa |
| ဆက်သွယ်ရန်ပစ္စည်း | CuCr အလွိုင်း(CuCr50) |
| စက်ပိုင်းဆိုင်ရာဘဝ | ≥10,000 လည်ပတ်မှု |
| လျှပ်ကာအဆင့် | AC 48kV/1min;Lightning Impulse 85KV |
| Gap ဆက်သွယ်ပါ။ | 9±1 မီလီမီတာ |
ပြင်းထန်စွာ ဖောက်ထွင်းနိုင်မှု- IEC 62271-100 စံနှုန်းများနှင့် ကိုက်ညီသော 25kA တိုတောင်းသော လျှပ်စီးကြောင်းကို ယုံကြည်စိတ်ချစွာ အနှောင့်အယှက်ပေးသည်။
မြန်ဆန်ပြီး တည်ငြိမ်သည်- Arc သည် မီလီစက္ကန့်အတွင်း ငြိမ်းသွားသည်; ပြန်မနှိုးရ၊ dielectric ပြန်လည်နာလန်ထူမှုအမြန်နှုန်းနှင့်မယှဉ်သာ။
အသက်ရှည်ခြင်းနှင့် ထိန်းသိမ်းမှုနည်းခြင်း- CuCr အဆက်အသွယ်များသည် ဝတ်ဆင်မှုနည်းပါးသည်။ စက်ပိုင်းဆိုင်ရာဘဝ ≥10,000 စစ်ဆင်ရေး; နီးပါးပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့။
ဘေးကင်းပြီး ဂေဟစနစ်-ဖော်ရွေမှု- ဆီ/ဓာတ်ငွေ့ မရှိပါ။ ပေါက်ကွဲ/မီးလောင်မှုအန္တရာယ်မရှိ၊ arc မထိတွေ့; ဆူညံသံနည်းပြီး ညစ်ညမ်းမှု သုည။
ကျစ်လစ်ပြီး ယုံကြည်စိတ်ချရသော- သေးငယ်သော အရွယ်အစား၊ ပေါ့ပါးသော၊ ကြမ်းတမ်းသောအခြေအနေများအောက်တွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်။
မေး- 11kv 25ka vcb ဖုန်စုပ်ပုလင်း ကြားဖြတ်ကိရိယာကို မည်ကဲ့သို့ တပ်ဆင်ထိန်းသိမ်းရမည်နည်း။
A: ပထမဦးစွာ၊ VCB တွင် ဒေါင်လိုက်တပ်ဆင်ပြီး လည်ပတ်မှုယန္တရားနှင့်အတူ စုစည်းမှုသေချာစေရန်။
ဒုတိယအနေဖြင့် စက်ရှော့တိုက်ခြင်းကို ရှောင်ကြဉ်ပြီး တပ်ဆင်နေစဉ်အတွင်း သန့်ရှင်း/ခြောက်သွေ့အောင်ထားပါ။
နောက်ဆုံးအနေဖြင့်၊ အတွင်းပိုင်းထိန်းသိမ်းမှုမလိုအပ်ပါ။ ထိတွေ့ဝတ်ဆင်မှုသည် ကန့်သတ်ချက် (≤3mm) ကျော်လွန်သောအခါ အစားထိုးပါ။
လျှပ်ကာနှင့်တင်းကျပ်မှုကိုပုံမှန်စစ်ဆေးပါ။ ထုတ်လုပ်သူ၏ စမ်းသပ်မှုသံသရာများကို လိုက်နာပါ။
မေး- 12kV ဓာတ်အားစနစ်များနှင့် ကိုက်ညီမှုရှိပါသလား။
A: ဟုတ်ကဲ့၊ အပြည့်အဝ လိုက်ဖက်ပါတယ်။ အဆင့်သတ်မှတ်ထားသော ဗို့အားသည် 11kV ဖြစ်ပြီး၊ 12kV ဓာတ်အားဖြန့်ဖြူးရေးစနစ်နှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားပြီး အလယ်အလတ်ဗို့အားအများစု၏ လက်တွေ့အသုံးချမှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးပါသည်။
မေး- ဘယ်လို အဆက်အသွယ်ပစ္စည်းတွေကို အသုံးပြုသလဲ၊ သူ့ရဲ့ အားသာချက်တွေက ဘာတွေလဲ။
A: ၎င်းသည် 25kA short-circuit curre အောက်တွင်ပင် 25kA short-circuit curre အောက်တွင် တည်ငြိမ်သော ဖောက်ထွင်းမှုစွမ်းဆောင်ရည်ကို ရရှိစေမည့် ပြင်းထန်သော arc ခံနိုင်ရည်နှင့် တာရှည်ခံနိုင်ရည်ရှိသော အားသာချက်များရှိသည့် CuCr50 အလွိုင်းအဆက်အသွယ်များကို လက်ခံပါသည်။
