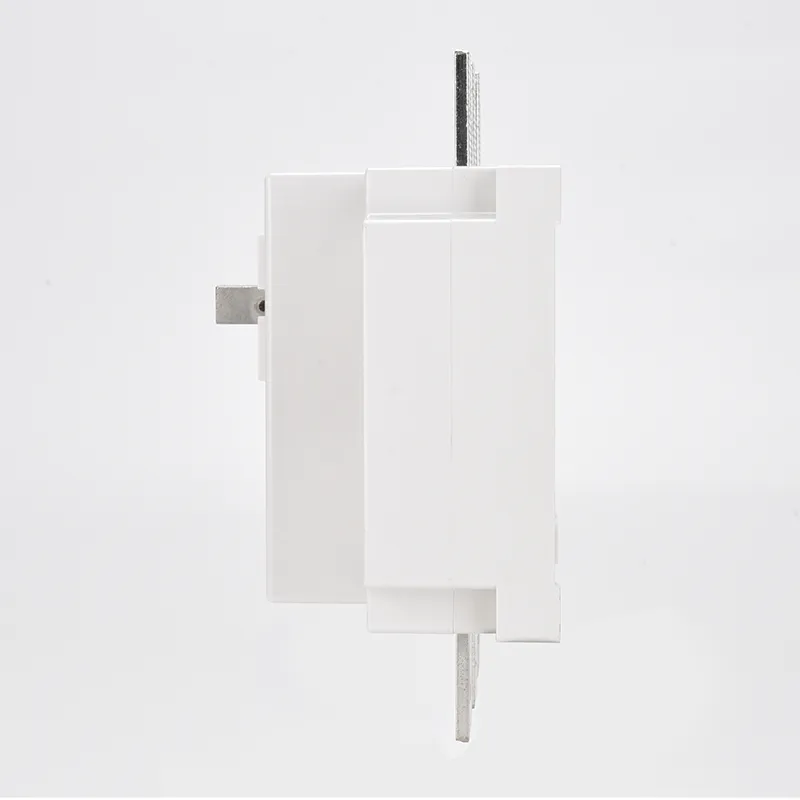

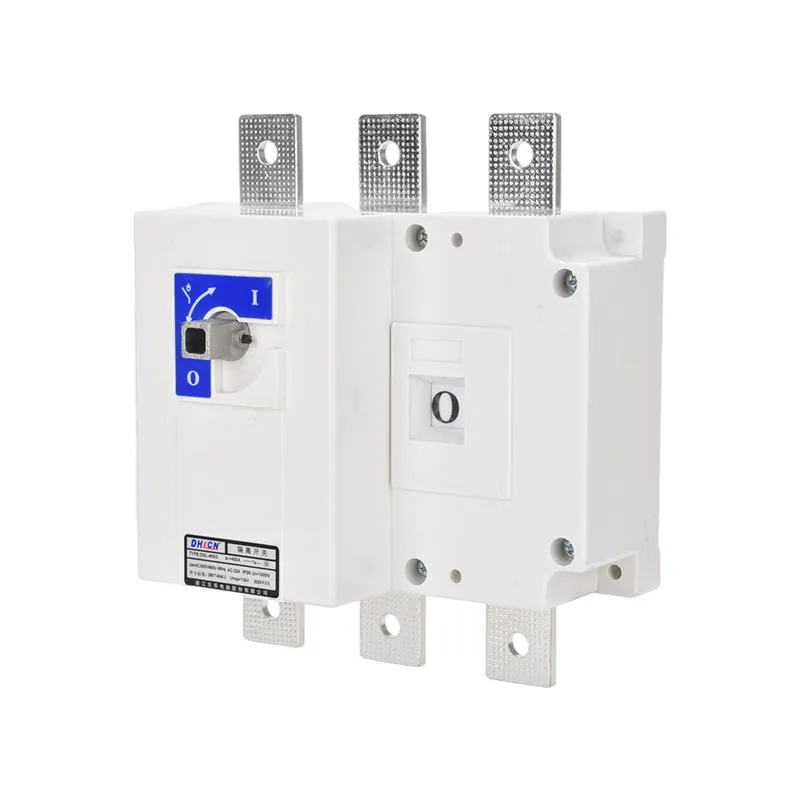

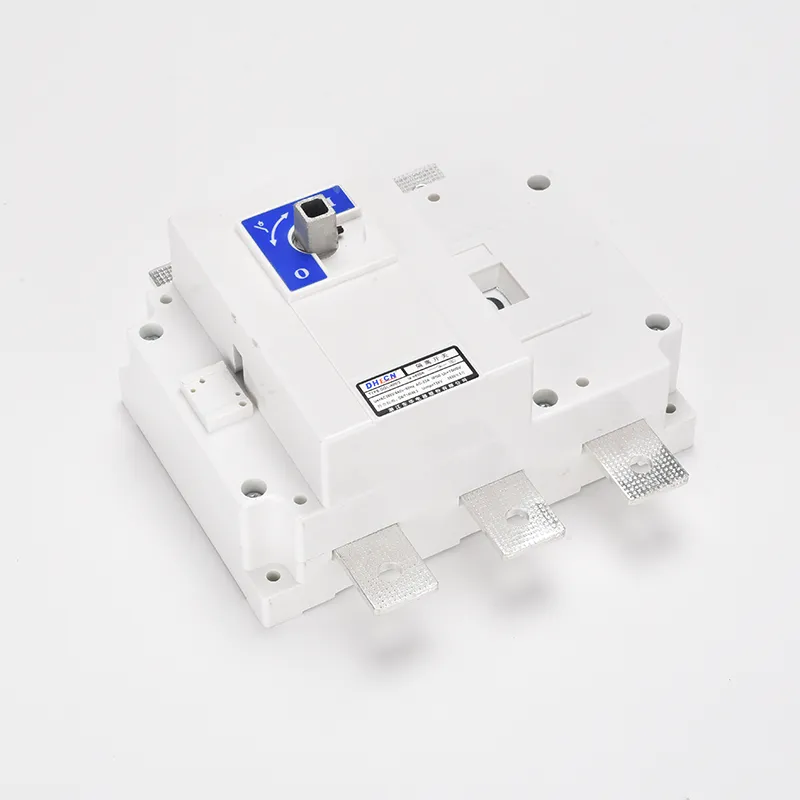

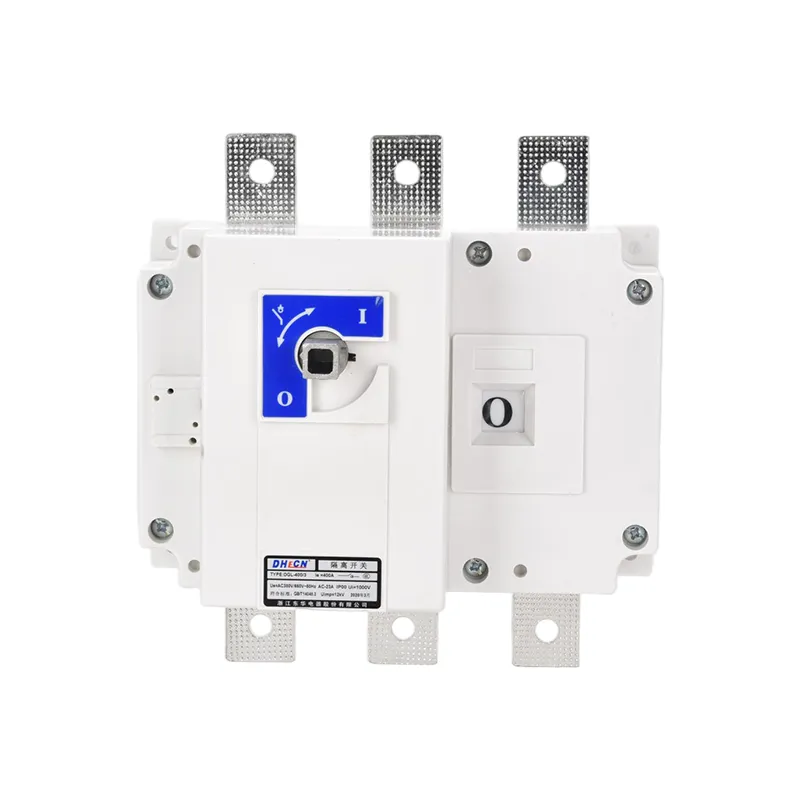

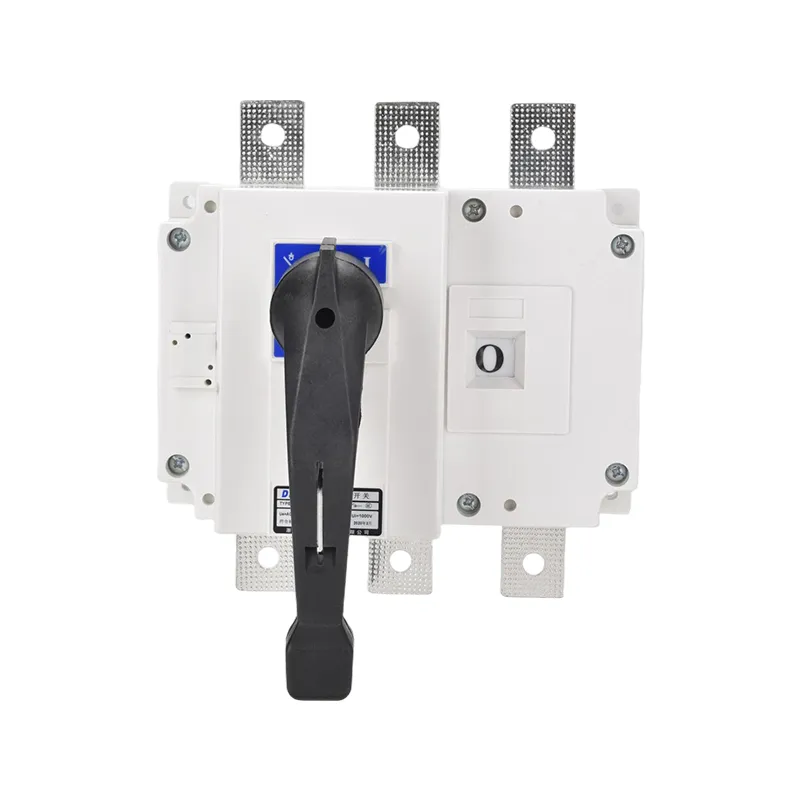

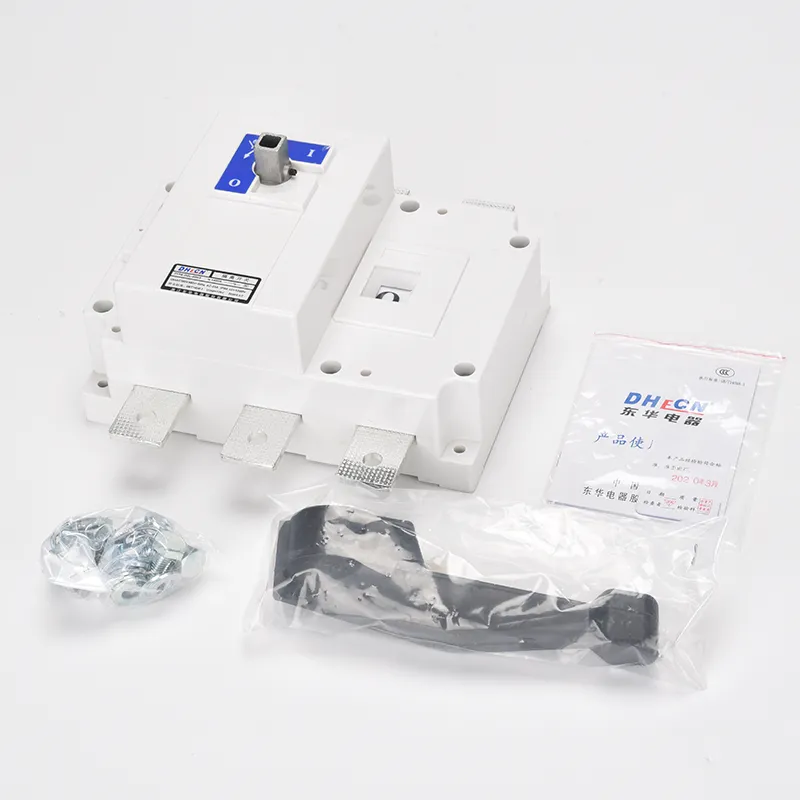

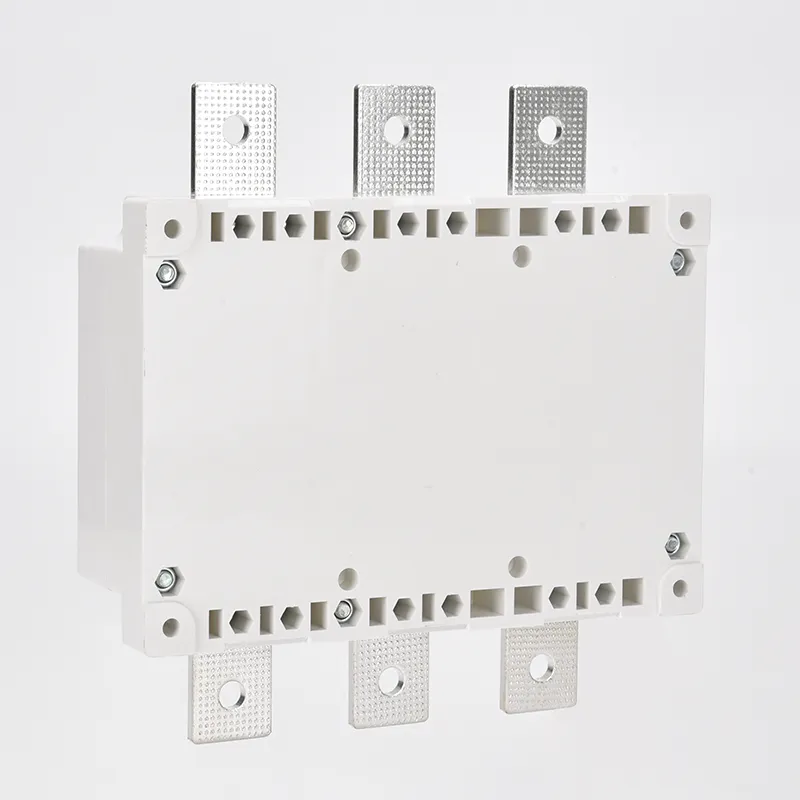

100 Amp 3 Phase Isolator Switch 100a

100 amp 3 phase isolator switch 100a သည် အဆင့်သုံး AC စနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော switching device တစ်ခုဖြစ်သည်။ ဆားကစ်အထီးကျန်ခြင်းအတွက်နှင့် ဆားကစ်များကို ဝန်မရှိသောအခြေအနေအောက်တွင် ပြုလုပ်ခြင်း သို့မဟုတ် ဖောက်ထွင်းခြင်းအတွက် အဓိကအားဖြင့် အသုံးပြုပါသည်။

အဓိကလုပ်ဆောင်ချက်များ

1.Circuit Isolation- လုံခြုံစွာထိန်းသိမ်းမှုသေချာစေရန်အတွက် ဝန်အခြေအနေများအောက်တွင် ဆားကစ်များကို လုံခြုံစွာချိတ်ဆက်ခြင်း သို့မဟုတ် ဖြတ်တောက်ခြင်း

2.Operational Adjustment- စက်၏လည်ပတ်မှုအခြေအနေကိုပြောင်းလဲရန် circuit breakers များနှင့် ညှိနှိုင်းလုပ်ဆောင်သည်။

3. Load Operations များမရှိပါ- ဝန်ဆောင်မထားသောလိုင်းများ သို့မဟုတ် ဝန်ဆောင်မှုအတွင်းနှင့် အပြင်တွင် မတင်ထားသော ထရန်စဖော်မာများကို ကူးပြောင်းခြင်းကို ဖွင့်ပေးသည်။

4.Visible Break Point- စစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို ရိုးရှင်းစေရန်အတွက် ရှင်းလင်းပြတ်သားသောအချက်ကို ပံ့ပိုးပေးပါသည်။

နည်းပညာပိုင်းဆိုင်ရာအင်္ဂါရပ်များ

1.Optimized Structure- 100 amp 3 phase isolator switch 100a သည် တစ်ခုတည်းသော လည်ပတ်မှု ယန္တရားကို လက်ခံပါသည်။ ခုံးရွေ့လျားနေသောအဆက်အသွယ်များနှင့် ပုံသေအဆက်အသွယ်များသည် အဆင့်သုံးဆင့်စလုံးကို တပြိုင်နက်ပြောင်းကြောင်းသေချာစေရန်အတွက် တညီတညွတ်တည်းလုပ်ဆောင်သည်။ ၎င်းသည် အဆက်အသွယ် ခရီးသွေဖည်မှုကို လျှော့ချပေးပြီး ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ပေးသည်။

2. တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူခြင်း- 100 amp 3 phase isolator switch 100a ၏ ကျစ်ကျစ်လျစ်လျစ်သော ဒီဇိုင်းသည် သက်တောင့်သက်သာ တပ်ဆင်နိုင်စေပြီး ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ် နည်းပါးစေသည်။

ထုတ်ကုန် ကန့်သတ်ချက်-

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielectric ခွန်အား (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
လက်ရှိအလုပ်လုပ်နေသော le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
မော်တာ ပါဝါ (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	၂၀/၁၀	၂၀/၁၀	၃၀/၁၂	၃၀/၁၂	၄၅/၂၀	၄၅/၂၀	၅၀/၂၅	၅၀/၂၅	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀	၉၀/၅၀
ဖန်တီးခြင်းနှင့် ချိုးဖျက်ခြင်း စွမ်းရည်
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA အမြင့်ဆုံးတန်ဖိုး)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
စက်ပိုင်းဆိုင်ရာအသက် (ကြိမ်)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
လျှပ်စစ်သက်တမ်း (ကြိမ်)
Ue=660V အဆင့်သတ်မှတ်ထားသော လက်ရှိ le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
အလေးချိန် (ကီလိုဂရမ်)
၃ တိုင်	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
၄ တိုင်	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Operating Torque(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

ရိုက်ပါ။	ဘောင်အရွယ်အစားနှင့် တပ်ဆင်မှုအရွယ်အစား
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

ရိုက်ပါ။	အရွယ်အစား
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

ရိုက်ပါ။	ဘောင်အရွယ်အစားနှင့် တပ်ဆင်မှုအရွယ်အစား
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

ထုတ်ကုန် FAQ-

မေး- 100 amp 3 phase isolator switch 100a ကို load အောက်တွင် လုပ်ဆောင်နိုင်ပါသလား။
နံပါတ်- 100 amp 3 phase isolator switch 100a သည် load condition မရှိဘဲ အသုံးပြုရန်အတွက် ရည်ရွယ်ပါသည်။ ပုံမှန်လည်ပတ်နေသော လျှပ်စီးကြောင်းများကို သယ်ဆောင်သည့် ဆားကစ်များကို ပြုလုပ်ရန် သို့မဟုတ် ချိုးဖျက်ရန် ၎င်းကို အသုံးမပြုသင့်ပါ။ load switching အတွက် circuit breaker သို့မဟုတ် load break switch ကို အသုံးပြုသင့်သည်။
မေး- 100 amp 3 phase isolator switch 100a တွင် မည်သည့်ပစ္စည်းများကို အသုံးများသနည်း။
A- အရည်အသွေးမြင့် 100 amp 3 အဆင့် အထီးကျန်ခလုတ်များသည် ယေဘူယျအားဖြင့် မီးတောက်မထိအောင် သို့မဟုတ် အားဖြည့်ထားသည့် သာမိုပလပ်စတစ်/သတ္တုအိမ်များ၊ ကြေးနီ သို့မဟုတ် ငွေရောင်ချထားသည့် ကြေးနီအဆက်အသွယ်များနှင့် ခံနိုင်ရည်နည်းပါးသော ခံနိုင်ရည်ရှိမှုတို့အတွက်၊ နှင့် ကြံ့ခိုင်သောစတီးလ် သို့မဟုတ် သတ္တုစပ်လည်ပတ်မှုယန္တရားများပါရှိသည်။ ၎င်းတို့သည် တာရှည်ဝန်ဆောင်မှုနှင့် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေသည်။
မေး- 100 amp 3 phase isolator switch 100a သည် 100 amp 3 phase circuit breaker နှင့် မည်သို့ကွာခြားသနည်း။
A- 100 amp 3 phase circuit breaker သည် load နှင့် fault currents များကို နှောင့်ယှက်နိုင်ပြီး 100 amp 3 phase isolator switch သည် load အခြေအနေအောက်တွင်သာ ချိတ်ဆက်မှုပြတ်တောက်မှုကို ပေးပါသည်။ 100 amp 3 အဆင့်၏ အခန်းကဏ္ဍသည် ဘေးကင်းစေရန်အတွက် မြင်သာသော၊ ယုံကြည်စိတ်ချရသော ခြားနားမှုကို အာမခံရန်ဖြစ်ပြီး၊ အကာအကွယ်လုပ်ဆောင်ချက်များသည် fuses သို့မဟုတ် breakers များဖြင့် ရှိနေစဉ်။
